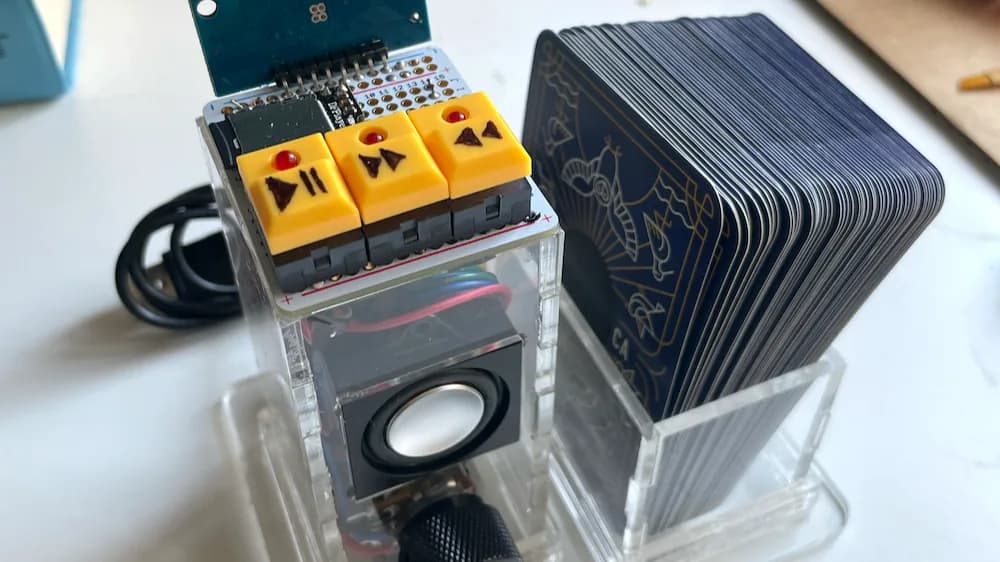

Basta con acercar una carta con NFC al lector para que Birduino, el proyecto de Hannah Robertson, reproduzca uno de los cantos del ave dibujada en ella. El aparato junta varios componentes en un solo conjunto, sirve como diseño de referencia para trabajos parecidos y deja algunos consejos de armado que ahorran tiempo, según contó Hackaday el 19 de octubre.
Las piezas principales son un Arduino Nano, un lector RFID RC522 y un módulo reproductor de MP3. Usar módulos y placas de conexión simplifica el cableado y permite aprovechar bibliotecas y código de ejemplo que ya existen. El montaje tiene otras decisiones que evitan reinventar la rueda.
Las cartas, compradas y no diseñadas

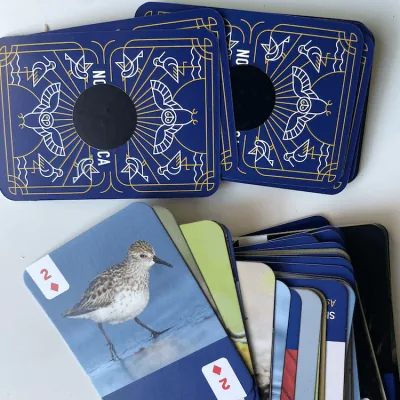

En vez de diseñar, imprimir y recortar su propio juego de cartas, Robertson encontró un mazo de naipes temático con un ave distinta de Norteamérica en cada carta. Al reverso de cada una le pegó una etiqueta NFC sacada de un rollo grande comprado por internet. Con eso obtuvo un mazo de cartas de aves con NFC y muy poco trabajo.
El lector RC522 no es totalmente compatible con NFC, pero funciona lo bastante bien como para leer el identificador de las etiquetas.
¿De dónde salen los cantos?
Cuando la persona toca el lector con una carta, el aparato reproduce una de las vocalizaciones de la colección de sonidos de esa ave. Armar los manifiestos y asociar el identificador de cada carta con ellos fue mucho trabajo manual, aunque el resultado vale la pena.
Los sonidos vienen de la Cornell Guide to Bird Sounds of the United States and Canada, una recopilación curada de vocalizaciones de 908 especies de aves de Norteamérica que cuesta 20 dólares. El límite real está en el mazo. Con 52 cartas y dos comodines, cubre solo una pequeña parte de las aves de la colección de Cornell.
El gabinete y un consejo sobre el pegamento

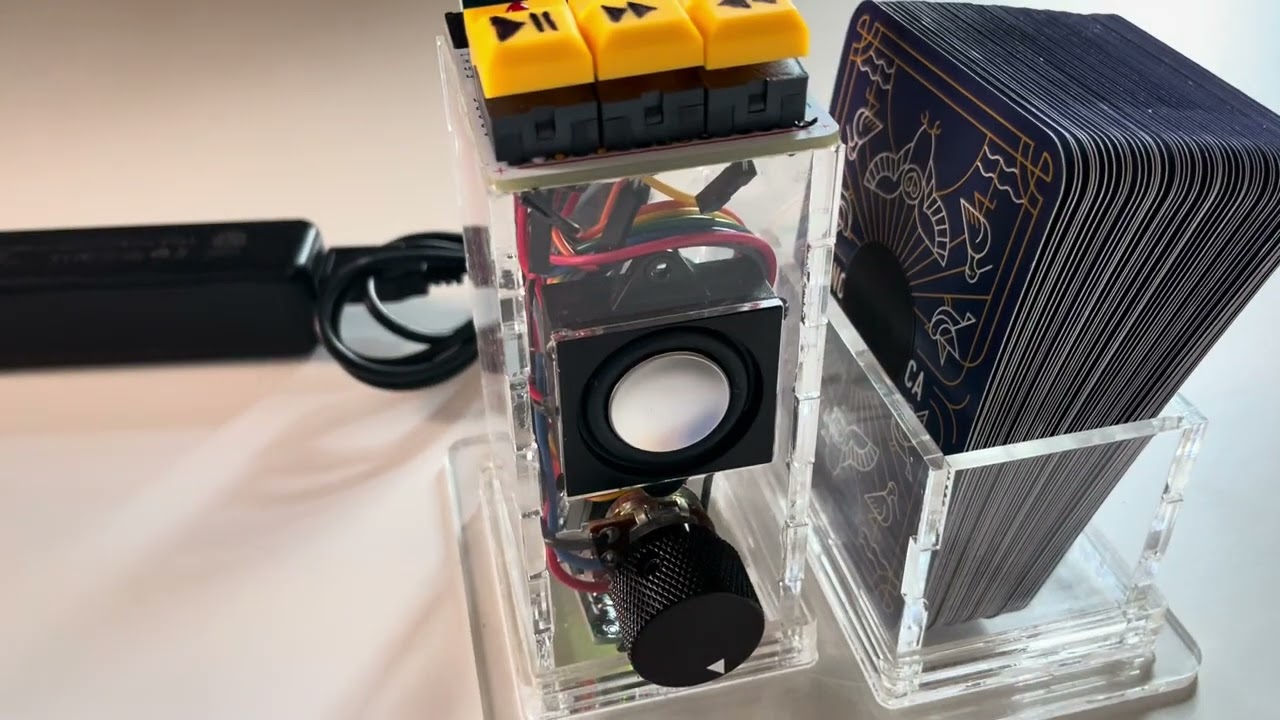

El gabinete es de acrílico transparente cortado con láser. Robertson deja un consejo para quien quiera pegar acrílico con acrílico sin que la pieza se empañe o se ponga opaca. Usa Clear Gorilla Glue Gel, el que viene en tubo para apretar. Hay otros adhesivos hechos para eso, pero este se encuentra en casi cualquier ferretería.
Otro consejo es revisar bien antes de comprar, porque varios productos de Gorilla Glue tienen nombres muy parecidos y son bastante distintos entre sí.
El proyecto se puede ver, y escuchar, en el video que acompaña la publicación original. A quien le interesen las aves y sus cantos, Cornell también tiene un recurso para identificar aves solo por su sonido, que ya se ha implementado con una Raspberry Pi y un micrófono USB.
