Cómo funciona una cámara térmica, del microbolómetro al MLX90640

La imagen térmica convierte patrones de calor invisibles en información visible. Aprovecha la física de la radiación infrarroja, la transforma en señales eléctricas y la traduce a una imagen hecha de píxeles, y con eso se vuelve una herramienta de diagnóstico y seguridad. T. K. Hareendran repasó en EDN los fundamentos que conviene manejar antes de meter un sensor térmico en un proyecto.

La naturaleza llegó primero

La percepción térmica existe en la naturaleza desde mucho antes que el sensor. Las víboras de foseta detectan a sus presas con órganos especializados en el infrarrojo, algunos escarabajos ubican incendios forestales sintiendo la radiación térmica y ciertos peces se orientan por gradientes de calor. La visión térmica es una ventaja evolutiva, y los ingenieros la imitan para llevarla a la industria, la medicina y la exploración.

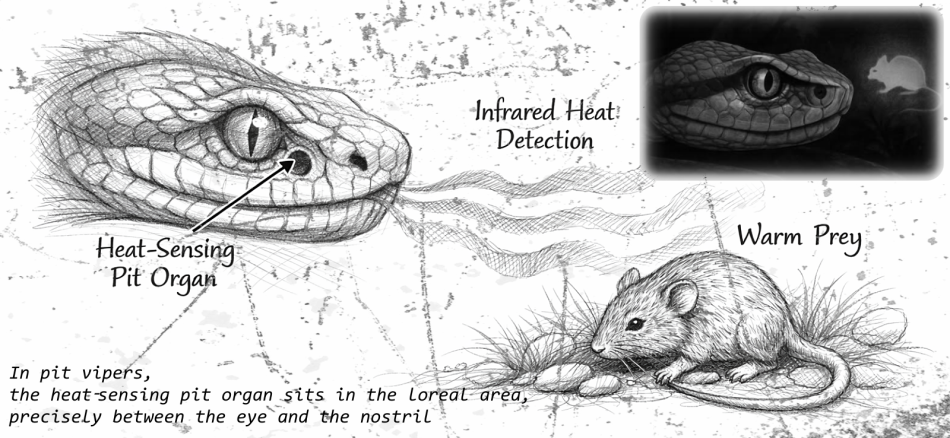

Figura 1. La víbora de foseta convierte la huella de calor de su presa en una señal de dirección para atacar con precisión. Fuente: el autor.

¿Qué física hay detrás de la "visión de calor"?

Para quien arma sus propios proyectos, un generador de imagen térmica es una matriz de sensores sintonizada al infrarrojo de onda larga (LWIR). El truco está en la ventana atmosférica. La atmósfera absorbe la mayor parte de la radiación infrarroja, pero deja pasar limpia una banda entre 8 y 14 µm. Las cámaras térmicas trabajan en esa ventana y así ven los patrones de calor sin la interferencia del aire.

La física de fondo es la ley de Planck. Todo objeto emite radiación según su temperatura, y la longitud de onda del pico se desplaza cuando la temperatura cambia. En los objetos a temperatura ambiente, ese pico cae justo dentro de la banda LWIR, que es donde las cámaras térmicas son más sensibles. Por eso pueden mostrar el brillo invisible de los objetos cotidianos.

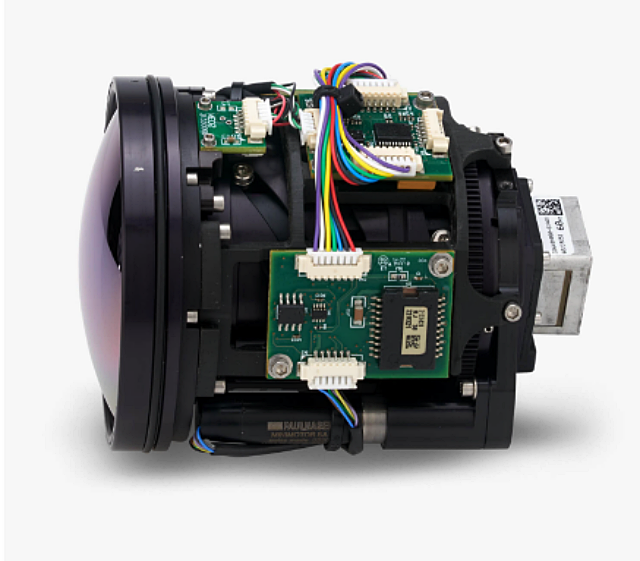

Figura 2. Módulo OEM de cámara térmica LWIR no refrigerado con lente de zoom continuo. Fuente: Teledyne FLIR OEM.

El sensor, un microbolómetro

En el corazón de una cámara térmica está el microbolómetro. El sensor CMOS de una cámara de luz visible cuenta fotones mediante el efecto fotovoltaico. El microbolómetro, en cambio, es una grilla de resistencias diminutas, y cada una cambia su resistencia eléctrica cuando la calienta la radiación infrarroja que recibe. Midiendo esos cambios en toda la matriz, el equipo arma un mapa de las diferencias de temperatura.

Hay dos materiales para fabricar esos píxeles resistivos. El óxido de vanadio (VOx) es la referencia de la industria para sensores de gama alta, porque tiene más sensibilidad a cambios pequeños de temperatura y mejor estabilidad térmica en el tiempo. El silicio amorfo (a-Si) es menos sensible pero más barato de fabricar, y aparece en diseños que priorizan el costo.

Otro factor es la constante de tiempo térmica, la velocidad con que cada píxel se calienta y se enfría. Como los elementos tienen que absorber y liberar calor de verdad, responden más lento que una cámara digital que cuenta fotones al instante. Por eso las cámaras térmicas se sienten "lentas". El refresco de la imagen lo limita la inercia térmica y no solo la electrónica. Quien diseña con microbolómetros tiene que equilibrar sensibilidad, estabilidad y constante de tiempo según la aplicación.

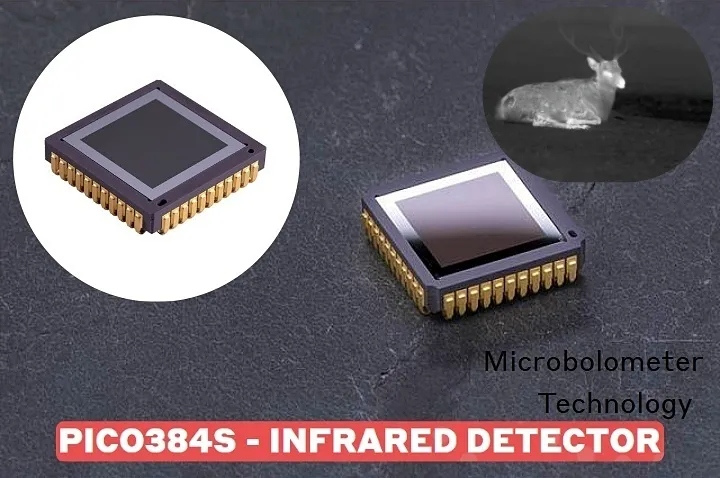

Figura 3. El detector PICO384S usa una matriz de microbolómetros de 384 x 288 píxeles para vigilancia, monitoreo industrial y mantenimiento predictivo sin luz. Fuente: Lynred USA.

La trampa de la emisividad

Es el concepto que más le cuesta a quien parte. Una cámara térmica es un radiómetro. Mide la radiación infrarroja emitida, no la temperatura directa.

La emisividad es una propiedad del material, va de 0 a 1 y describe qué tan bien emite energía infrarroja una superficie. Las superficies de emisividad alta, como la cinta aislante (cerca de 0,95), dan lecturas confiables. Los metales de emisividad baja, como el aluminio pulido (cerca de 0,05), reflejan más de lo que emiten.

Si alguien apunta la cámara a una barra de cobre brillante, el sensor puede captar el reflejo del calor de su propio cuerpo en vez de la temperatura real del cobre. Sin corregir la emisividad, la lectura puede engañar, a veces de forma peligrosa. Esa diferencia separa la curiosidad de ver calor de una medición de ingeniería seria.

¿Qué especificaciones mirar en la hoja de datos?

Tres especificaciones definen el rendimiento al comparar cámaras.

• NETD (diferencia de temperatura equivalente al ruido). Expresa la sensibilidad, la relación señal a ruido del calor. Una cámara con NETD de 50 mK distingue diferencias de apenas 0,05 °C.
• IFOV (campo de visión instantáneo). Fija la resolución espacial y describe cuánta superficie cubre cada píxel a una distancia dada. No importa solo la cantidad de píxeles sino lo que abarca cada uno.
• NUC (corrección de no uniformidad). Explica el "clic" que muchos usuarios escuchan. Un obturador mecánico se cierra un instante para que el sensor se recalibre contra una referencia uniforme y corrija la deriva de los píxeles.

Integrar una cámara térmica en un proyecto

Para quien construye, capturar datos térmicos es la mitad del trabajo. La otra mitad es llevarlos al proyecto con el protocolo y el procesamiento correctos. El módulo FLIR Lepton ofrece más resolución y usa una interfaz de video sobre SPI (VoSPI) montada sobre SPI e I²C, algo más compleja de manejar. El Melexis MLX90640 tiene menos resolución pero se comunica directo por I²C, más fácil de implementar en microcontroladores de aficionado y buena opción para montajes de bajo costo.

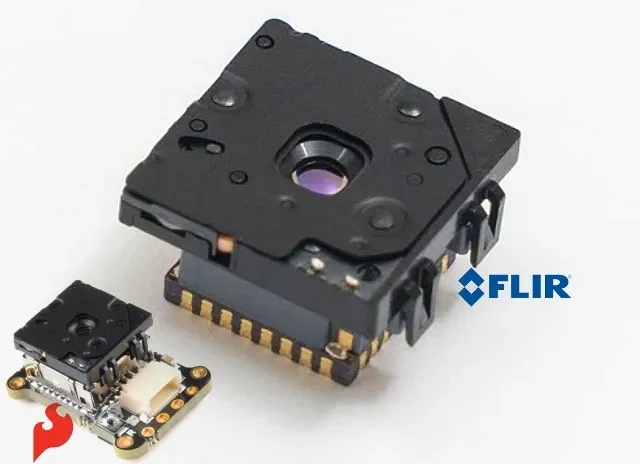

Figura 4. La cámara LWIR Lepton 3.5 entrega datos de temperatura calibrados en cada píxel y se integra en equipos móviles como sensor infrarrojo. Fuente: Teledyne FLIR OEM.

La serie Lepton 3.x tiene dos variantes principales, la 3.0 y la 3.5, idénticas por fuera. Las dos comparten la misma resolución de 160 x 120 y el mismo tamaño, así que la diferencia está en la radiometría de la 3.5. La 3.0 funciona solo como generador de imagen térmica para ver diferencias relativas de calor hasta 120 °C. La 3.5 entrega lecturas de temperatura calibradas píxel por píxel y un rango dinámico mucho mayor, capaz de medir escenas de hasta 450 °C.

El protocolo pesa tanto como el sensor. VoSPI es un flujo en paquetes sobre el bus SPI que exige cuidar la sincronización y el manejo de buffers, y a cambio entrega más datos de alta resolución. El MLX90640 usa un mapa de registros I²C simple, donde el valor de 14 bits de cada píxel se lee directo con una llamada a su dirección. En Arduino o ESP32, I²C resulta más amigable. VoSPI pide un firmware más disciplinado pero escala mejor para imagen en tiempo real. La elección depende menos de la capacidad bruta y más de cuánta complejidad de protocolo se quiere asumir.

Del dato crudo a la imagen

Cuando el sensor entrega los cuadros crudos, viene el procesamiento. Las cámaras térmicas suelen entregar valores de 14 bits por píxel que representan la intensidad térmica. Esos valores se mapean a una paleta visual, como Ironbow, Rainbow o escala de grises, con bibliotecas como OpenCV o frameworks embebidos livianos. Un ESP32 o un Teensy alcanzan para convertir los datos térmicos en imágenes a color o mapas de calor en vivo.

Lo que se encuentra con una cámara térmica

En la depuración real, la cámara térmica ahorra tiempo y evita fallas. En un PCB puede revelar un estado de latch-up oculto o un regulador mal desacoplado por el foco de calor que generan. En sistemas mecánicos muestra puntos de esfuerzo, como el calentamiento por fricción de un tornillo de avance desalineado en una impresora 3D. En dinámica de fluidos deja ver cómo disipa el calor un bloque de refrigeración líquida hecho a medida.

Hareendran propone tratar la cámara térmica como un instrumento de depuración de uso diario y no como una curiosidad. Cada punto caliente es una pista y cada gradiente cuenta algo sobre el circuito.
