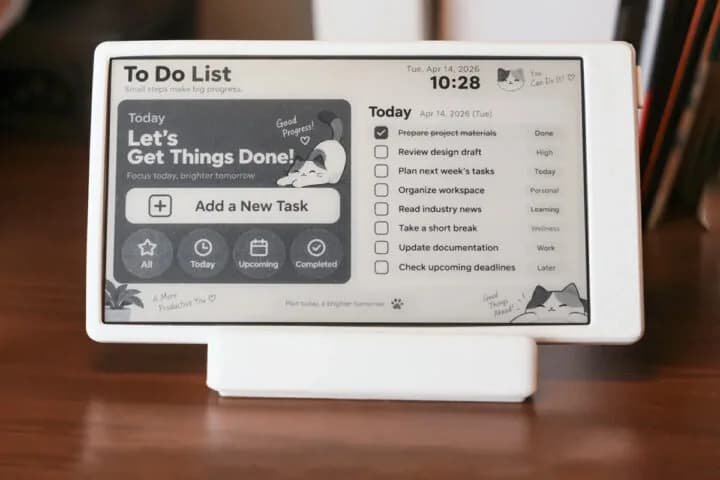

M5Stack lanzó la serie PaperDIY, una versión actualizada de su kit de desarrollo M5Paper con ESP32 de 2020. Lleva un microcontrolador ESP32-S3 y una pantalla de tinta electrónica de 4,7 pulgadas con 16 niveles de gris.

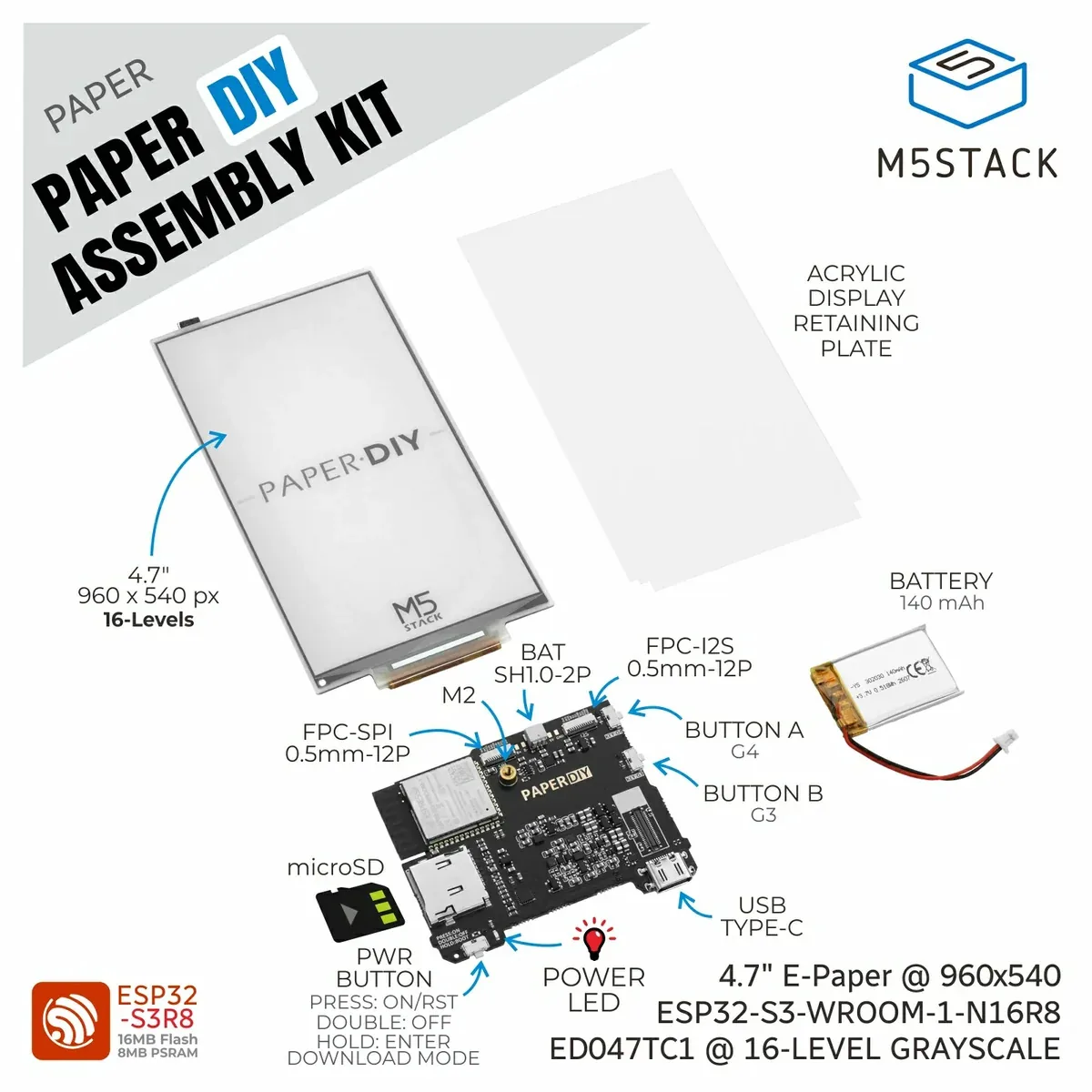

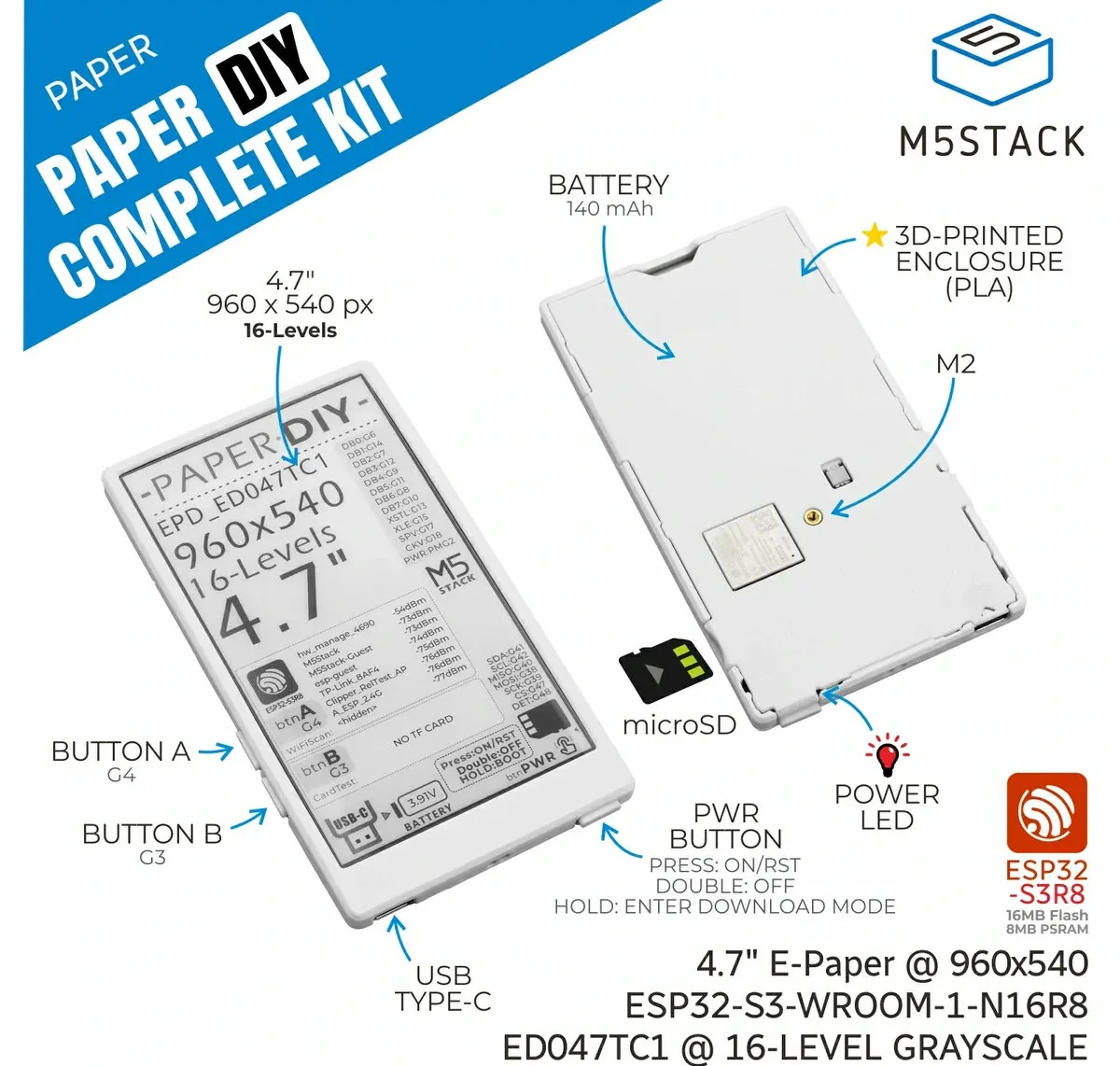

Viene en dos versiones. El PaperDIY Complete Kit sale armado de fábrica dentro de una carcasa impresa en 3D, y el PaperDIY Assembly Kit está pensado para integrarse en proyectos propios. Las dos placas incluyen ranura para tarjeta microSD, una batería integrada de 140 mAh y un chip de gestión de energía de bajo consumo diseñado por la marca, el M5PM1.
Especificaciones del PaperDIY
- Módulo central, Espressif ESP32-S3-WROOM-1-N16R8 con CPU ESP32-S3 de doble núcleo LX7 a un máximo de 240 MHz, 512 KB de SRAM, 8 MB de PSRAM octal, 384 KB de ROM, 16 MB de flash, WiFi 4 802.11b/g/n, Bluetooth 5.0 LE y antena en el PCB.
- Almacenamiento, ranura microSD.
- Pantalla, tinta electrónica ED047TC1 de 4,7 pulgadas (960 × 540) con 16 niveles de gris e interfaz paralela de 8 bits para controlar el panel en forma directa, protegida por una placa de presión de acrílico.
- USB, un puerto USB Type-C para alimentación y programación.
- Expansión, dos conectores FPC de 0,5 mm y 12 pines que exponen señales I2S y SPI.
- Botones, uno de encendido (un clic enciende o reinicia, doble clic apaga y una pulsación larga entra al modo de descarga) y dos botones de usuario.
- Energía, 5 V por el USB Type-C o por pads de 5 V, batería de litio integrada de 140 mAh y 3,7 V con conector SH1.0-2P, y el chip M5PM1, que vigila la batería y el voltaje del USB y controla el circuito elevador de la pantalla.
- Consumo, 40,95 mA a 4,2 V, con peaks de hasta 161 mA.
- Medidas y peso, el Assembly Kit mide 115,3 × 62,5 × 5,5 mm y pesa 26,4 gramos. El Complete Kit mide 120 × 68,2 × 6,3 mm y pesa 43,1 gramos con su carcasa de PLA impresa en 3D.
- Temperatura de operación, de 0 °C a 40 °C.
¿Con qué se programa?
M5Stack da soporte para Arduino IDE y entrega las bibliotecas M5Unified y M5GFX para manejar el hardware y la pantalla, más una biblioteca aparte, M5PM1, para la gestión de energía. La empresa también publicó el código fuente del firmware de fábrica, escrito sobre ESP-IDF, con ejemplos para monitorear la batería, escanear redes WiFi, leer la tarjeta microSD y usar los botones.
Por ahora se graba con WebBurner, la herramienta web de M5Stack. La marca no menciona todavía soporte para UiFlow, su entorno de programación gráfica. Los esquemáticos, el mapa de pines, las hojas de datos y los archivos de diseño de la carcasa están en la documentación.
¿Qué cambia frente al M5Paper de 2020?
El M5Paper original salió en 2020 con una pantalla de tinta electrónica en escala de grises del mismo tamaño, 4,7 pulgadas, pero agregaba pantalla táctil, sensores y una batería más grande. Usaba un ESP32 genérico. El PaperDIY renuncia al panel táctil y a los sensores y sube al ESP32-S3.
Hay un producto parecido de LILYGO, el T5 E-Paper S3 Pro de 4,7 pulgadas. Usa la misma pantalla ED047TC1 y el mismo ESP32-S3, con otras opciones de expansión, entre ellas un portapilas opcional para una batería 18650.
| PaperDIY | M5Paper (2020) | |
|---|---|---|
| Microcontrolador | ESP32-S3 | ESP32 |
| Pantalla | 4,7 pulgadas, 16 grises | 4,7 pulgadas, escala de grises |
| Pantalla táctil | No | Sí |
| Sensores | No | Sí |
Ojo con los tornillos
La documentación trae una advertencia sobre los agujeros de montaje M2 del Complete Kit. Los tornillos tienen que tener una rosca de menos de 3 mm. Uno más largo presiona la pantalla de tinta electrónica y la daña para siempre.
Precio y disponibilidad
El PaperDIY Assembly Kit se vende en AliExpress y en la tienda oficial de la empresa por 25 dólares. El Complete Kit cuesta 29,90 dólares en la tienda oficial, pero hoy aparece sin stock.
