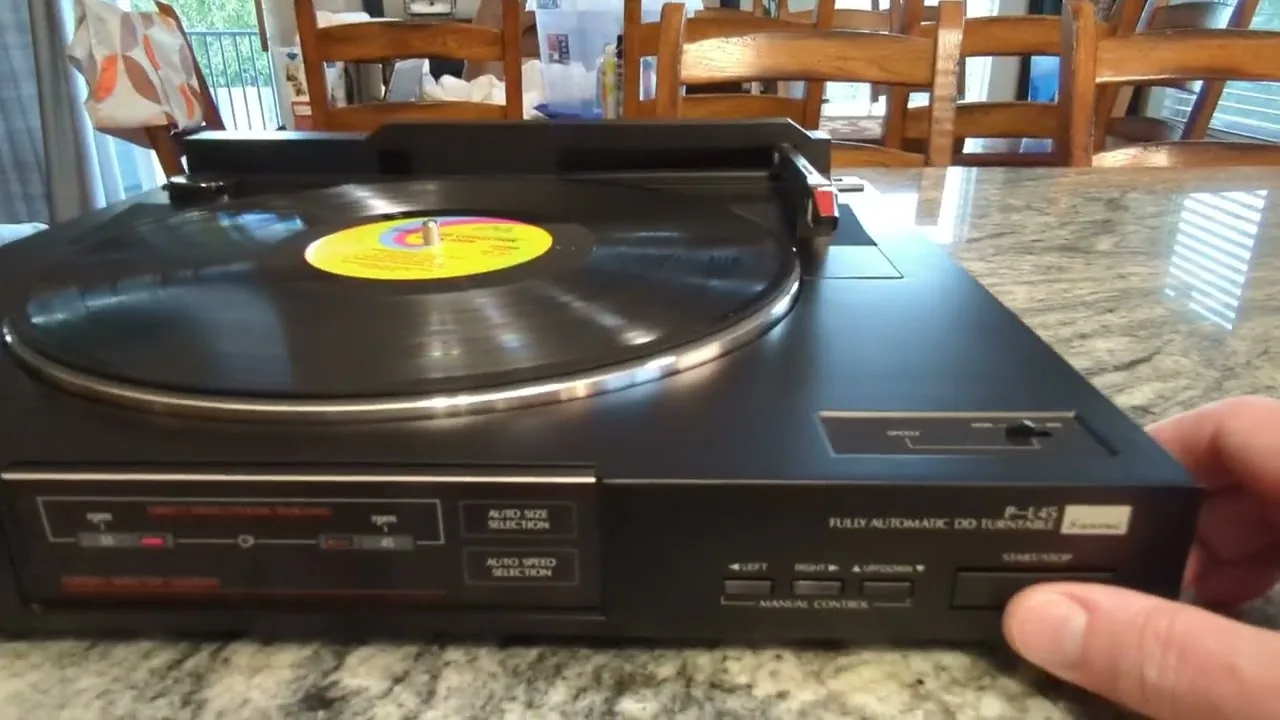

Cuando [Marsupial] consiguió una tornamesa Sansusi P-L45 vintage, pensó que iba a ser una reparación sencilla: un par de capacitores, una o dos correas y quizá un cartridge nuevo, lo de siempre. Pero la electrónica resultó estar frita, lo que abrió la puerta a un upgrade que la convirtió en lo que quizá sea la única tornamesa de tracking lineal manejada por ESP32 e integrada a Home Assistant del mundo.
Esa última parte, el tracking lineal, es la razón por la cual la tornamesa traía un microcontrolador desde la fábrica: en lugar de un brazo que pivota siguiendo el surco de forma natural, las tornamesas más sofisticadas de fines de la era dorada del vinilo deslizaban la aguja por un riel lineal a velocidad variable para seguir el surco espiral del disco. Ese mecanismo aparece en acción en el video de demostración más abajo, aunque es de una versión funcional propiedad de [BFinks].
¿Qué tenía adentro la P-L45 original?
El mecanismo de tracking lineal requería control electrónico para igualar la velocidad de avance con las RPM del plato, y en el caso de la Sansusi P-L45 ese control lo entregaba un microcontrolador NEC montado en una daughter-board etiquetada "F4992 CPU". El nombre CPU queda grande, quizá, pero da lo mismo porque el chip de esa placa estaba más muerto que el disco.
Eso obligó a [Marsupial] a hacer reverse engineering: descubrir qué hacía exactamente ese chip para manejar la placa, con el fin de replicar su comportamiento sobre un ESP32-S3. Por suerte la era dorada del vinilo coincidió con la era dorada de los manuales de servicio, y esos manuales todavía están disponibles, así que [Marsupial] partió con una ventaja considerable. Después de hacer que la tornamesa funcionara como de fábrica, qué mejor uso para la capacidad extra del ESP32 que conectarla a Home Assistant y volverla realmente automática.
¿Qué hizo falta para el trasplante?
Por supuesto, no fue tan directo: hubo que diseñar una daughter-board nueva que hiciera level shifting a la lógica moderna de 3,3 voltios del ESP32 y debounce por hardware en algunas entradas. Toda la saga está muy bien documentada en el blog de [Marsupial], WeAreAllGeeks. El link de la nota apunta al overview, pero hay bastante más información en otras páginas, además de los enlaces al firmware y al diseño del PCB en caso de tener una Sansusi en busca de trasplante cerebral.
Quienes son fans del vinilo van a apreciar este proyecto mucho más que la última "tornamesa" basada en ESP32 que cubrió Hackaday, que era cualquier cosa menos eso. Y si la idea es entrar al mundo de los discos sin tener tornamesa, siempre queda la opción de construirse una.
Para makers chilenos con vinilo en casa, la receta es atractiva: el ESP32-S3-WROOM-1 cuesta menos de 9 dólares en MercadoLibre y el level shifting a 3,3 voltios es estándar en cualquier tienda local de electrónica. Lo que sí cuesta conseguir afuera es la propia P-L45 funcional, pero el blueprint sirve igual para cualquier tornamesa de tracking lineal de los 80 que tenga el daughter-board quemado.
