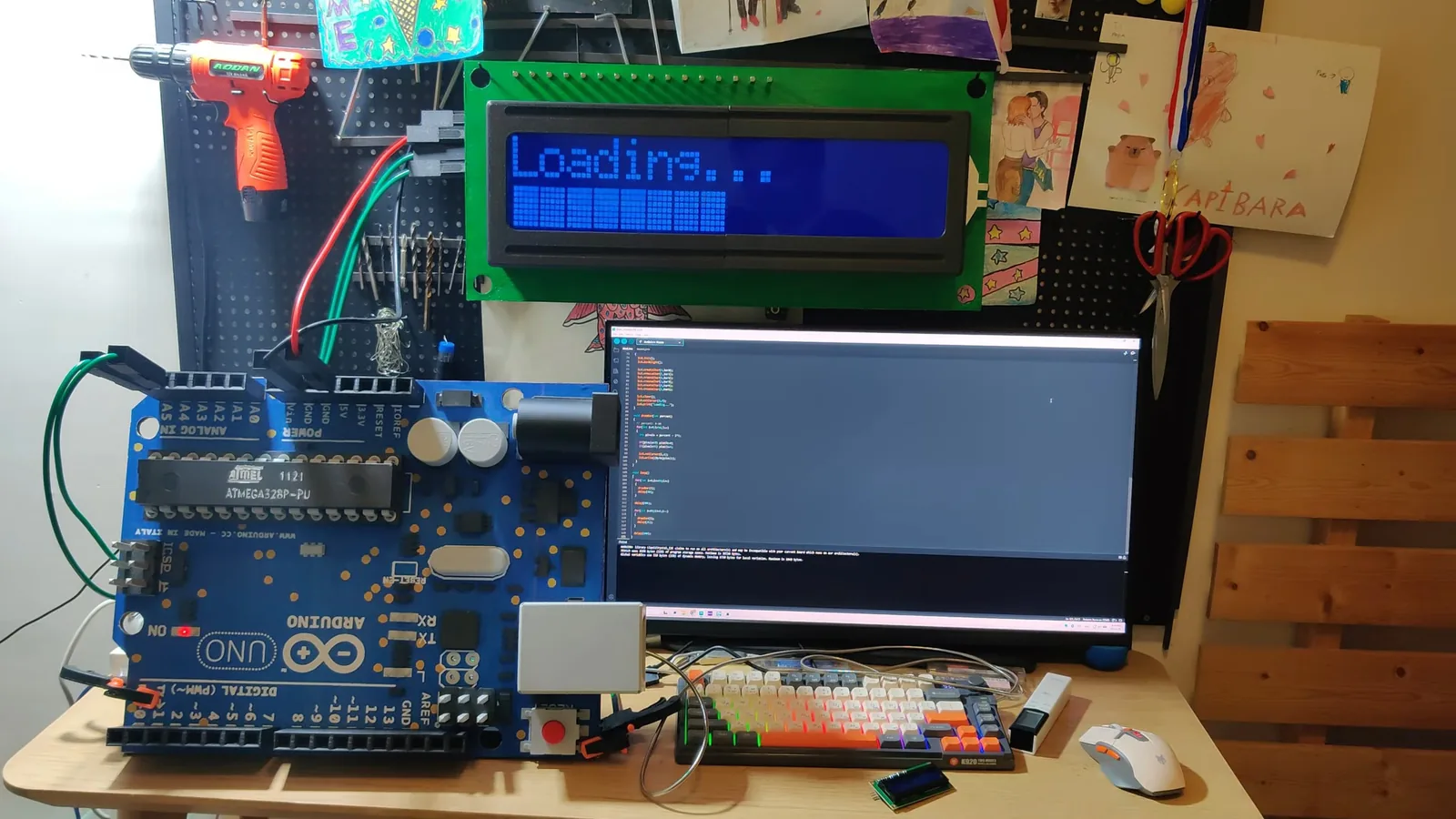

Siempre hemos sentido una alegría casi infantil al ver cosas diminutas hechas a gran escala, y viceversa. Evidentemente, Uncle Stem comparte este sentimiento, si tomamos como referencia su pantalla LCD 16x2 recreada a una escala 7:1.

El término "LCD" está entre comillas por una razón: aunque la pantalla original es un display de caracteres LCD, la recreación ampliada de [Uncle Stem] no lo es. Las pantallas de cristal líquido están fuera del alcance de la mayoría de los entusiastas del DIY, por lo que [Stem] recreó todo el conjunto utilizando más de mil LEDs direccionables. Cada carácter cuenta con su propio PCB y, para evitar los costos de ensamblaje industrial, [Stem] utilizó una plantilla impresa en 3D para aplicar la pasta de soldar, una técnica que ya hemos visto anteriormente en Hackaday. También destaca su elección de utilizar largas tiras de níquel —el mismo material que se suelda por puntos a las baterías de Li-ion— para unir los PCBs que sostienen los LEDs.

Para lograr que su pantalla gigante se comporte como el módulo operado por I2C que tanto le gusta, [Uncle Stem] la equipó con un microcontrolador RP2040 preprogramado con el set de caracteres LCD. De esta manera, puede conectarla a cualquier proyecto de Arduino que utilice la librería LiquidCrystal_I2C y obtener la auténtica experiencia 1602. La base verde donde está montada la pantalla es, en realidad, madera contrachapada cortada con láser, mientras que frente a los PCBs se colocó acrílico con papel de oficina para actuar como difusor. Un marco impreso en 3D completa la ilusión. Incluso llegó a replicar los pines de conexión a una escala de 7:1 utilizando varillas de bronce.

Además, la conecta a un Arduino de gran tamaño mediante cables puente gigantes. Pero, para que conste, no es el Arduino gigante que presentamos anteriormente. Como mencionamos, a los hackers les gusta experimentar con las escalas, y hemos visto desde modelos de barcos gigantes hasta una Macintosh Classic funcional diseñada para el escritorio de una muñeca Barbie.
