Cirkit Designer es una plataforma avanzada para diseñar y simular circuitos electrónicos, construida para acelerar el proceso de desarrollo con herramientas asistidas por inteligencia artificial. Integra diseño, simulación y prototipado en un mismo entorno, de modo que el usuario trabaje en sus proyectos sin cambiar de herramienta a cada paso.
Ya hemos cubierto varios simuladores en este blog, y hoy sumamos esta excelente herramienta a la lista.
¿Para quién está pensada?
La portada del sitio deja clara de inmediato la meta de Cirkit Designer: simplificar el diseño de circuitos y la implementación de código para microcontroladores mediante herramientas automatizadas. La interfaz apunta a un público amplio, desde aficionados a la electrónica hasta ingenieros de sistemas embebidos, con soporte para plataformas populares como Arduino, ESP32 y Raspberry Pi.
Según la plataforma, sus herramientas de inteligencia artificial aceleran tareas como la selección de componentes, el cableado del circuito y el análisis de desempeño, haciendo el flujo de trabajo completo hasta diez veces más eficiente que los métodos tradicionales. Conviene tomar esa cifra como lo que es, una promesa comercial del propio desarrollador, no una medición independiente.
¿Qué se puede simular exactamente?

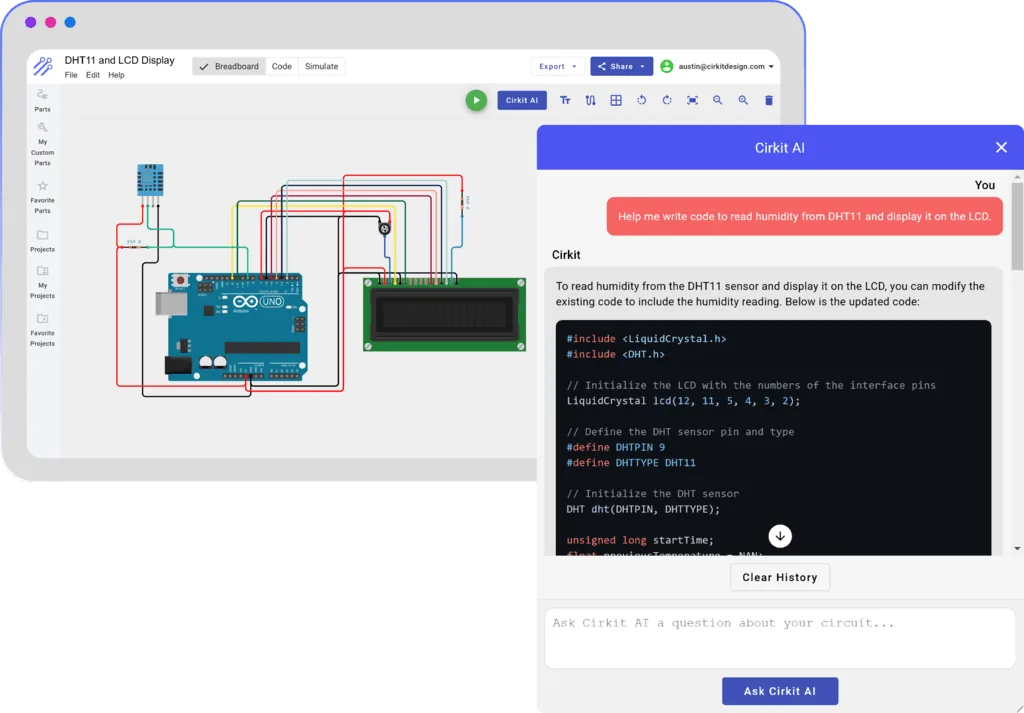

Una de las funciones clave es el simulador en tiempo real integrado. Permite comprobar de inmediato cómo se comporta un circuito antes de armarlo físicamente, detectando errores de diseño y probando funcionalidades complejas.
El punto diferenciador está en el alcance de esa simulación: cubre tanto los componentes de hardware como la ejecución del código que corre en los microcontroladores. Eso entrega un entorno completo para depurar y afinar el proyecto, algo que las herramientas puramente analógicas no ofrecen.
Biblioteca de componentes y entorno de código
Cirkit Designer incluye además una biblioteca amplia con más de 30.000 componentes, junto a una sección dedicada a crear y compartir piezas personalizadas. Esa biblioteca comunitaria sigue creciendo y fomenta la colaboración, permitiendo que los usuarios adopten y aporten nuevos componentes.

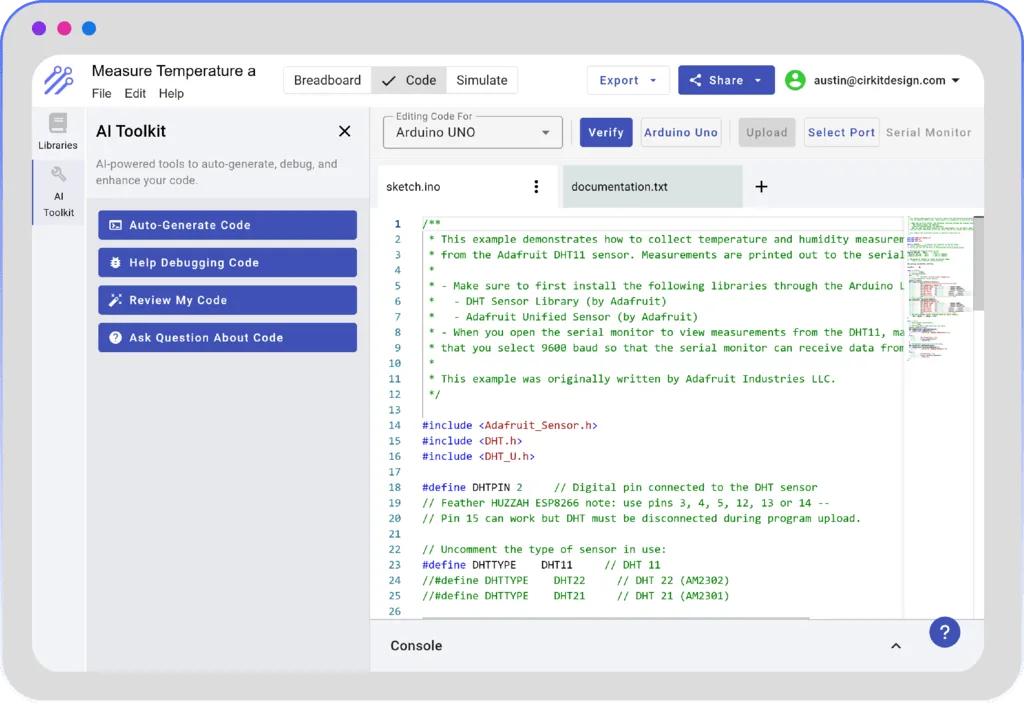

El sitio también destaca la integración de un entorno de desarrollo para microcontroladores basado en Visual Studio Code, que permite escribir, compilar y cargar código a placas como Arduino directamente desde la plataforma. Con más de 8.000 bibliotecas incorporadas y detección de errores en tiempo real, tanto principiantes como desarrolladores experimentados pueden aprovechar un flujo optimizado para prototipado rápido.
Finalmente, la plataforma sostiene una comunidad activa a través de un foro y un servidor de Discord, donde los desarrolladores comparten proyectos, discuten ideas, reportan problemas o piden nuevas funciones. Ese componente comunitario complementa las herramientas técnicas y estimula el intercambio de conocimiento entre usuarios de distinto nivel.
¿Cómo se compara con las alternativas?
El nicho de la simulación de circuitos en el navegador ya tiene ocupantes conocidos, y vale la pena ubicar a Cirkit Designer entre ellos:
- Tinkercad Circuits, de Autodesk, es gratuito y domina el uso escolar, pero su catálogo de placas es acotado y no incorpora asistencia por IA.
- Wokwi simula ESP32, Raspberry Pi Pico y Arduino con muy buen desempeño, incluyendo periféricos como WiFi, y es el favorito de la comunidad de sistemas embebidos.
- Falstad y LTspice apuntan al circuito analógico puro, sin ejecución de firmware.
- KiCad cubre el otro extremo del flujo, el diseño de PCB para fabricación, y no la simulación conjunta de hardware y código.
La apuesta de Cirkit Designer es cubrir esquemático, simulación y código en una sola ventana. Para un liceo técnico o un taller universitario en Chile, la ventaja práctica es que no exige instalar nada ni contar con el componente físico para avanzar: se puede depurar un montaje con ESP32 completo antes de comprar un solo sensor, lo que importa cuando el presupuesto del ramo se define en marzo y los pedidos demoran semanas en llegar.
