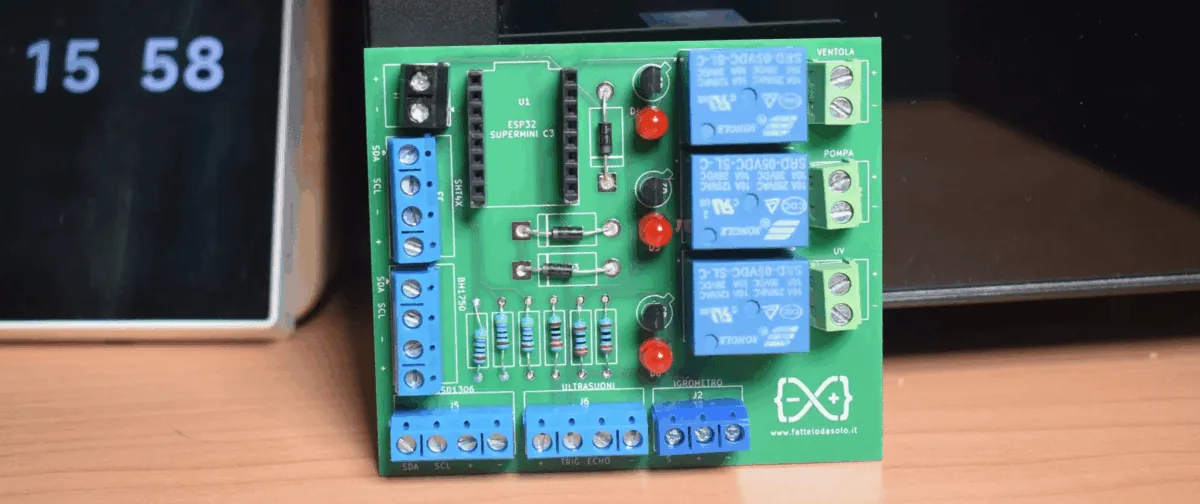

El mini invernadero con ESP32 es un proyecto que permite monitorear y controlar el ambiente interior donde crecen plantas pequeñas. Usa una placa ESP32-C3 Super Mini, sensores ambientales y actuadores, todos integrados mediante ESPHome y conectados a Home Assistant.
¿Qué componentes lleva el mini invernadero?
La unidad de control del sistema es un ESP32-C3 Super Mini, una placa de desarrollo compacta con CPU de 32 bits, 4 MB de memoria flash y 13 pines GPIO utilizables. Se puede alimentar por USB-C o por los pines de 5 V, lo que facilita manejar los componentes conectados.
Para detectar los parámetros ambientales se usan sensores específicos:
- Sensor SHT45 para temperatura y humedad del aire, con alta precisión de medición.
- Sensor BH1750 para luminosidad, útil para evaluar la cantidad de luz disponible dentro del invernadero.
- Higrómetro capacitivo para monitorear la humedad del suelo sin contactos eléctricos que se corroan.
- Sensor ultrasónico HC-SR04 para revisar el nivel de agua en el estanque.
Para mostrar los datos localmente se emplea una pantalla OLED SSD1306 de 0,96 pulgadas, conectada por I2C, que despliega temperatura, humedad, lecturas de luz y el estado de los actuadores.
¿Cómo controla los actuadores?
El proyecto incluye tres relés de 5 V, módulos Songle, para accionar tres dispositivos:
- Un ventilador para la ventilación interna.
- Una bomba sumergible para el riego automático.
- Una tira LED UV para entregar luz suplementaria a las plantas.
Los relés se controlan desde el ESP32 mediante transistores 2N2222, lo que asegura una conmutación confiable de las cargas. Este detalle no es menor: los pines GPIO del ESP32-C3 entregan alrededor de 40 mA como máximo, mientras que la bobina de un módulo de relé Songle típico consume del orden de 70 mA a 5 V, así que atacar el relé directo desde el microcontrolador es una de las fallas más frecuentes en proyectos de este tipo.
¿Cómo se configura con ESPHome?
La placa se programa con ESPHome, que permite definir todos los sensores, salidas, lógica de automatización e integración con Home Assistant. El archivo de configuración de ESPHome incluye declaraciones para:
- La conexión Wi-Fi y las funciones de registro, actualización por aire (OTA) y API.
- Los sensores SHT45, BH1750, ultrasónico e higrómetro capacitivo.
- Los actuadores de relé conectados al ventilador, la bomba y el LED.
ESPHome convierte automáticamente muchas lecturas en valores útiles, como porcentajes o unidades relevantes, y deja los datos disponibles en Home Assistant.

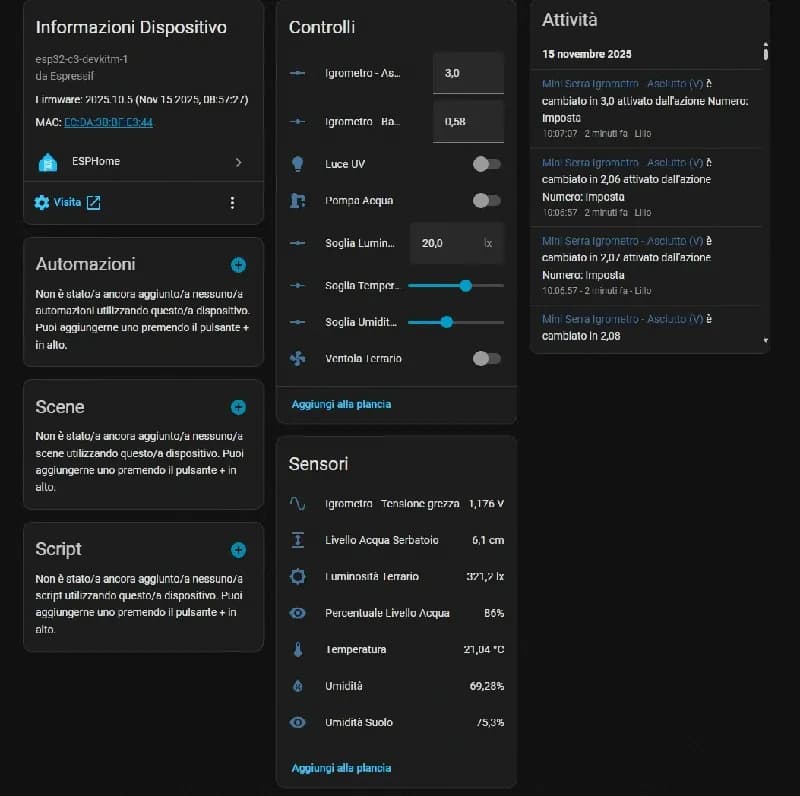

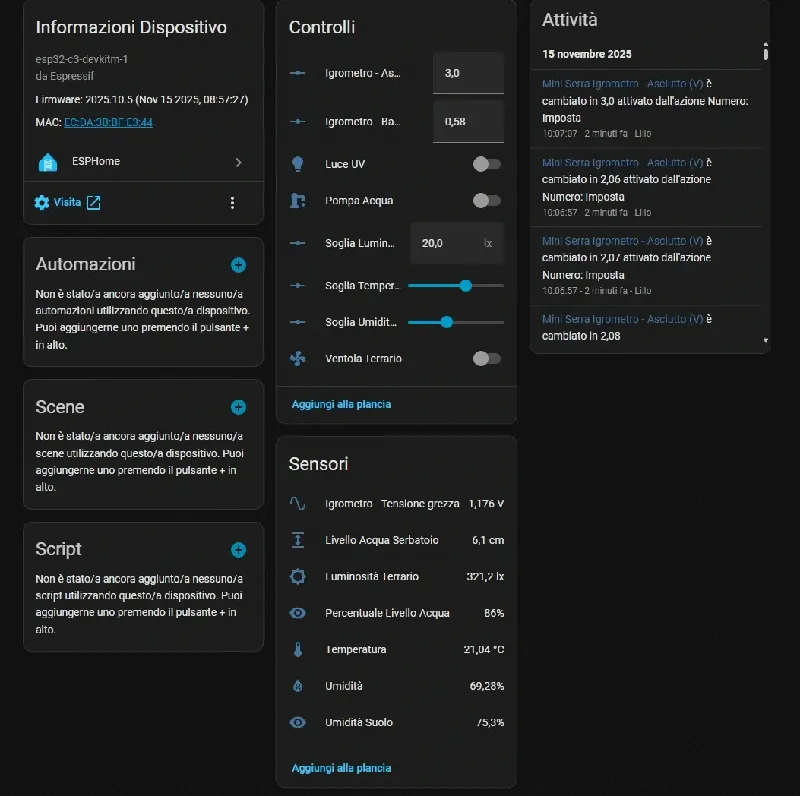

Una vez cargado el firmware por USB o por OTA, el mini invernadero es reconocido por Home Assistant sin configuración adicional. Desde ahí se pueden ver los valores en tiempo real y armar automatizaciones, por ejemplo encender la bomba cuando el suelo está seco o activar la luz cuando la luminosidad baja de cierto umbral.
¿Qué más se necesita para armarlo?
Además de la placa y los sensores, el proyecto requiere una fuente de alimentación de 5 V y 5 A con conector USB-C, los dispositivos de ventilación, iluminación y bombeo, distintas borneras, diodos, resistencias y un contenedor plástico que hace de invernadero propiamente tal.
El dimensionamiento de la fuente merece atención: 5 A a 5 V son 25 W, y ese margen se explica porque la bomba sumergible y la tira LED UV pueden funcionar en simultáneo mientras el ventilador arranca. Los diodos de la lista son, casi con seguridad, diodos de rueda libre en paralelo con las bobinas de los relés, indispensables para que el pico inductivo de apagado no destruya los transistores.
Qué se consigue en Chile
Todos los componentes del proyecto están disponibles en el mercado local de electrónica. El ESP32-C3 Super Mini es una de las placas más económicas del catálogo Espressif, el HC-SR04 y el SSD1306 son piezas de stock permanente en cualquier tienda de componentes, y el 2N2222 es un transistor de propósito general que se vende por unidad. El SHT45 es el más difícil de encontrar de los cuatro sensores: si no aparece, un SHT31 o incluso un DHT22 cumplen el mismo rol con menos precisión, a costa de perder los 0,1 grados Celsius de exactitud típica que ofrece la familia SHT4x.
El resultado es un invernadero inteligente compacto y controlable por completo desde Home Assistant. El sistema entrega monitoreo en tiempo real de los parámetros clave para el crecimiento de las plantas y gestiona automáticamente los actuadores según los umbrales configurados.
