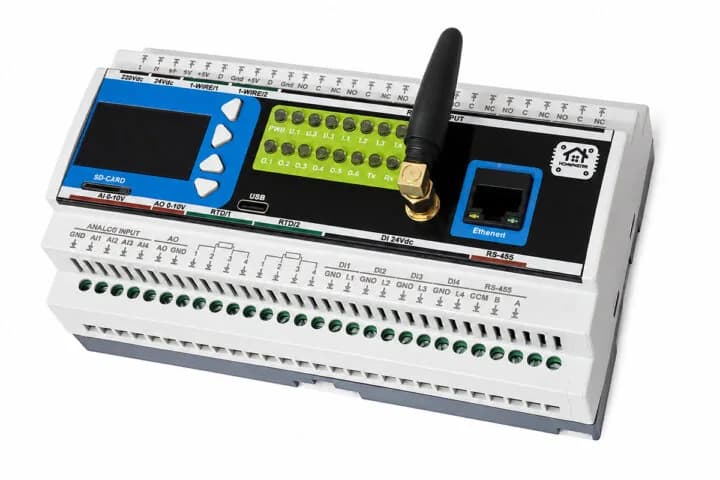

El HomeMaster MiniPLC es un controlador lógico programable construido en torno a un ESP32, en un formato compacto para riel DIN y con ESPHome preinstalado para integrarse con Home Assistant. Está pensado para automatización residencial e industrial liviana.

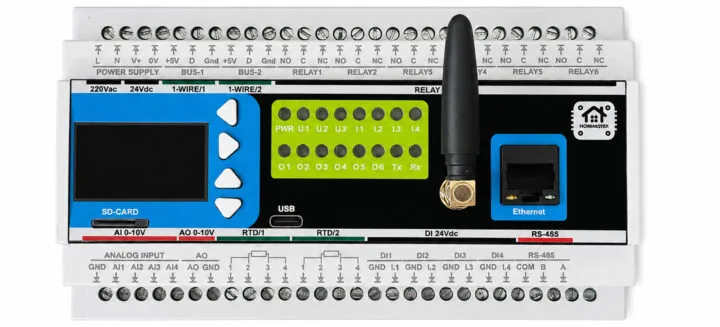

El equipo trae salidas de relé, cuatro entradas digitales aisladas de 24 V, entradas analógicas de 0 a 10 V, una salida analógica de 0 a 10 V, canales RTD para sondas PT100 y PT1000, buses 1-Wire y una interfaz RS-485 con Modbus RTU. Incluye además una pantalla OLED de 128 por 64 píxeles, cuatro botones, doce LED, zumbador, reloj de tiempo real, ranura microSD y Ethernet opcional de 10/100 Mbps, con alimentación de 24 V continuos o de 85 a 265 V alternos.
¿Qué hay exactamente dentro del MiniPLC?
Especificaciones del HomeMaster MiniPLC:
- Módulo inalámbrico: ESP32-WROOM-32D-N16, soldado en la cara posterior de la placa. Microcontrolador ESP32 de doble núcleo Xtensa de 32 bits a 240 MHz, 520 KB de SRAM interna, 16 MB de memoria flash, Wi-Fi 802.11b/g/n y Bluetooth 4.2 con BLE, antena Wi-Fi externa con conector SMA.
- Almacenamiento: ranura para tarjeta microSD.
- Pantalla: OLED de 128 por 64 píxeles.
- Redes: Wi-Fi de 2,4 GHz integrado en el ESP32 y Ethernet opcional de 10/100 Mbps mediante un PHY LAN8720 en placa. ESPHome no permite tener Wi-Fi y Ethernet activos al mismo tiempo.
- Entradas y salidas: seis relés HF115F SPDT, calificados hasta 3 A a 250 V alternos; cuatro entradas digitales aisladas de 24 V por contacto seco, conformes a IEC 61131-2 con frontal ISO1212; cuatro entradas analógicas de 0 a 10 V y 16 bits mediante un ADS1115; una salida analógica de 0 a 10 V y 12 bits mediante un MCP4725.
- Serie: puerto maestro RS-485 con Modbus RTU, con tres diodos TVS SMAJ6.8CA, PTC de 1,5 A, choque de modo común y polarización a prueba de fallos.
- Sensores de temperatura: dos canales PT100/PT1000 gobernados por un MAX31865 y dos buses 1-Wire para sondas DS18B20.
- Varios: cuatro botones frontales, doce LED de estado, zumbador en placa y reloj de tiempo real PCF8563, con portapilas incluido y batería sin poblar.
- Alimentación: 24 V continuos o de 85 a 265 V alternos, una entrada a la vez.
- Dimensiones: 157,4 por 91 por 58,4 milímetros, nueve módulos DIN de ancho, en carcasa IP20 para riel.
- Peso: 300 gramos.
- Rango de temperatura: operación de 0 °C a +40 °C, almacenamiento de -10 °C a +55 °C.
- Certificaciones: marcado CE con declaración de conformidad europea firmada y ensayos de compatibilidad electromagnética en los laboratorios Idvorsky, bajo EN 55032 clase B para emisiones y EN 55035 para inmunidad.
Todo local, sin nube de por medio
El controlador viene con ESPHome preinstalado y se conecta directamente a Home Assistant por la red local, sin pasar por servicios en la nube. La Open Home Foundation lo reconoció oficialmente como producto "Made for ESPHome", lo que confirma su compatibilidad con ese ecosistema.
El hardware es de código abierto bajo licencia CERN-OHL-W v2, y el firmware junto con los archivos de configuración están disponibles bajo licencia MIT. Los esquemáticos, la documentación y la declaración de conformidad europea se publican en GitHub.
En seguridad, el MiniPLC cumple con EN 18031-1 y usa una API nativa cifrada. Cada equipo genera su propia clave de cifrado durante la configuración inicial, en lugar de compartir una clave común, y esa configuración solo se admite dentro de una ventana de 15 minutos después del encendido.
HomeMaster también enumera varias limitaciones. El aparato está diseñado para instalaciones interiores de 0 a +40 °C, y su límite de 3 A por relé implica que cualquier carga pesada o inductiva necesita un contactor externo. Las entradas RTD, además, comparten pines GPIO con la interfaz serie USB, así que habilitar los canales RTD deshabilita el registro por consola USB.
¿Cuánto cuesta y quién puede comprarlo?
El HomeMaster MiniPLC está disponible en Tindie por 324 dólares más despacho. El paquete incluye el controlador, la antena Wi-Fi externa y un manual de usuario.
Acá aparece la letra chica para quien lea desde Chile o el resto de América Latina: los envíos están limitados por ahora a la Unión Europea, de modo que no se puede comprar directamente desde la tienda estando fuera de esa región. Quien quiera armar algo equivalente tiene el camino de los componentes discretos, todos de catálogo corriente: el módulo ESP32-WROOM-32D, un ADS1115 para las entradas analógicas de 16 bits, un MCP4725 para la salida, un MAX31865 por cada canal RTD y un transceptor RS-485. Lo que se pierde en ese camino no es el silicio, es la carcasa IP20 certificada, el ensayo de compatibilidad electromagnética y el aislamiento galvánico de las entradas de 24 V.

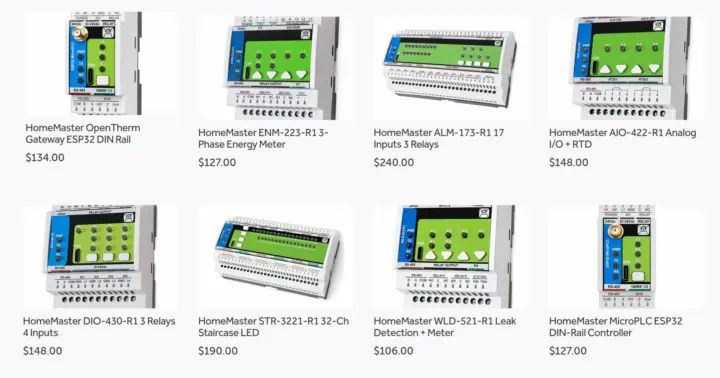

El MiniPLC es apenas una pieza del ecosistema HomeMaster. La empresa también ofrece complementos como un medidor de energía trifásico, el ALM-173-R1 con 17 entradas y tres relés, o el AIO-422-R1 con cuatro entradas analógicas, dos salidas analógicas y dos canales RTD. Todos están pensados para trabajar con el MicroPLC o con el controlador MicroPLC ESP32 para riel DIN, más pequeño y más barato.
