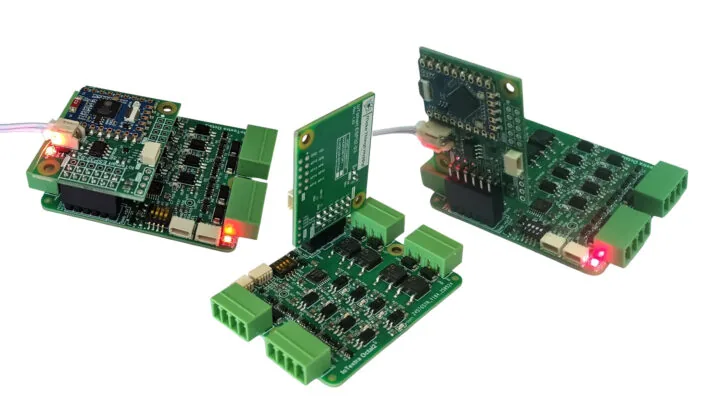

La semana pasada cubrimos la placa de automatización Olimex PICO-EVB, equipada con cuatro relés y cuatro entradas aisladas para placas compatibles con Raspberry Pi Pico. Make Things Happy propone algo similar, pero de forma modular, con la familia IoTextra de placas portadoras: cuatro entradas y cuatro salidas para automatización, con soporte para una gama de placas MCU IoTsmart basadas en Raspberry Pi RP2350, ESP32-S3 y otros microcontroladores.
Actualmente hay seis placas IoTextra en producción o en desarrollo, todas de 56×47 mm y con 3.750 Vrms de aislamiento galvánico por canal, un margen pensado para separar la lógica de control de las cargas industriales de alto voltaje.
¿Qué modelos componen la familia IoTextra?
| Módulo | Configuración | Estado |
|---|---|---|

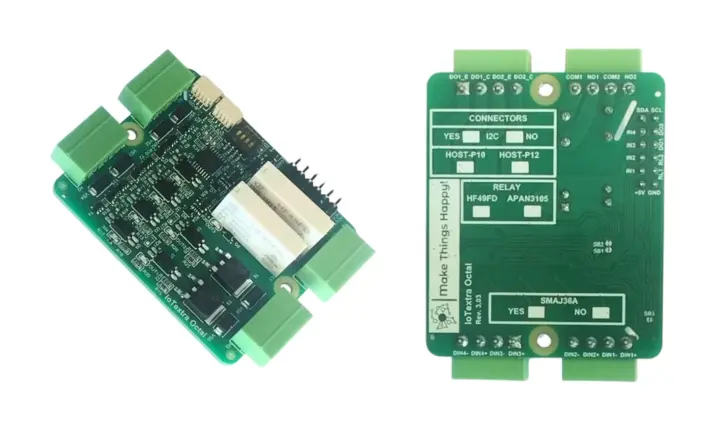

| Octal | 4 entradas + 2 salidas a transistor + 2 relés | En envío |

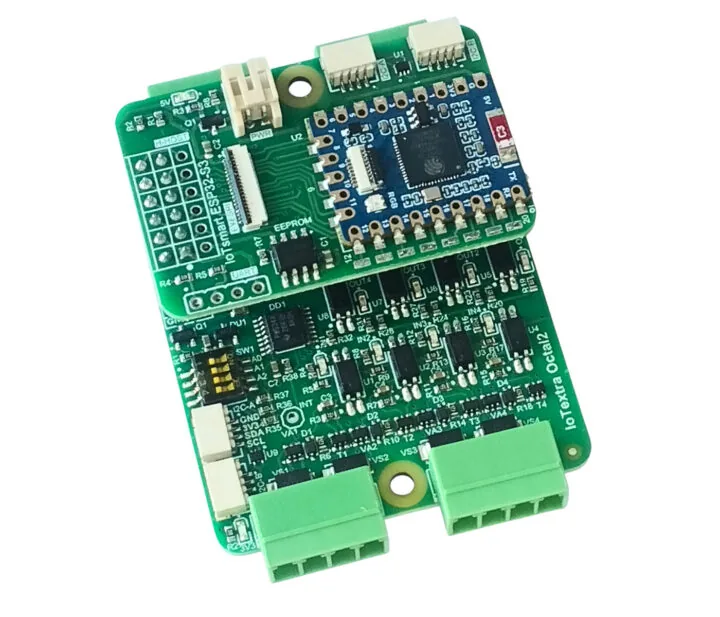

| Octal2 | 4 entradas + 4 salidas a transistor (Darlington) | En envío |
| Octal3 | 4 entradas + 4 relés de enclavamiento (DPDT, cero consumo en reposo) | Lanzamiento esta semana |
| Octal4 | 4 entradas (ISO1211) + 4 relés SPST | Muestras listas |
| Combo | 2 entradas analógicas (ADC Microchip de 18 bits) + 2 relés + 2 salidas aisladas | Muestras listas |
| Omni | 2 entradas analógicas + 2 digitales + 2 salidas digitales + 2 relés | En prototipo |
Todos los módulos IoTextra admiten distintas plataformas MCU mediante portadoras IoTsmart montadas en horizontal o vertical, basadas en módulos Waveshare RP2350 y ESP32-S3, placas Seeed Studio XIAO y otras, conectadas a través del conector HOST.

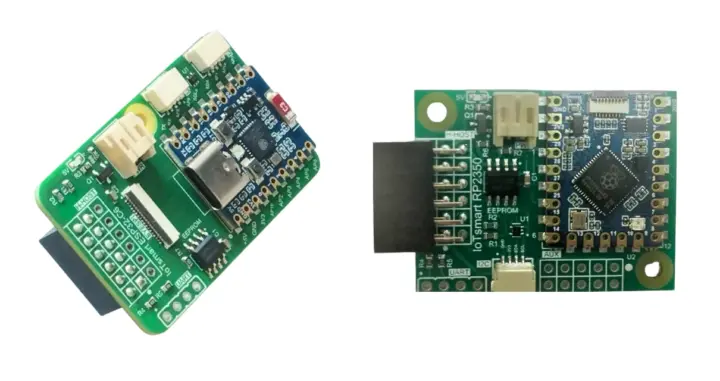

Las IoTsmart ESP32-C6 y RP2350A se basan en placas Waveshare como la ESP32-C6 Zero.
¿Con qué software se programan?
Todos los módulos IoTextra de ocho canales soportan varios ecosistemas de software desde el primer momento:

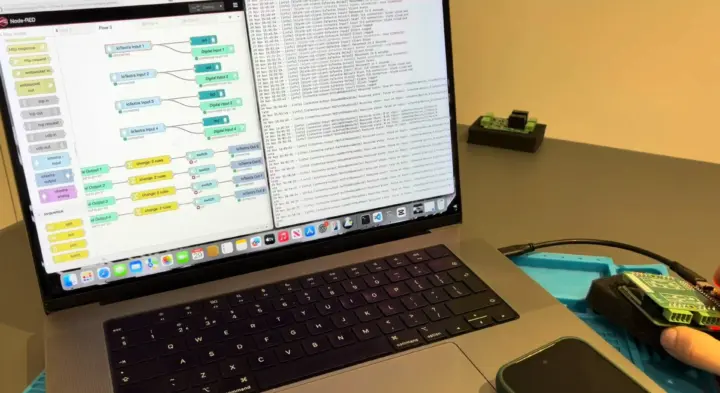

- IoTflow, un framework de programación sin código para nodos MCU distribuidos sobre MQTT y Node-RED. Permite construir nodos personalizados de Node-RED y escalar la automatización desde un único nodo hasta una red industrial completa sin escribir firmware para cada dispositivo.
- Integración MQTT con Blynk y Tasmota para telemetría y control remoto confiables, incluida integración completa con Home Assistant.
Cada combinación de placa tiene un nivel de soporte distinto, y el fabricante publica una matriz de compatibilidad junto con el código fuente y los recursos para empezar en GitHub.
Aplicaciones industriales y para el hogar
Entre los usos previstos para el ecosistema IoTextra/IoTsmart están:
- Automatización industrial: las salidas a transistor accionan señales de marcha o inversión hacia el variador de frecuencia de una cinta transportadora, mientras los relés conmutan una baliza luminosa o un freno electromagnético.
- IoT industrial: las entradas digitales monitorean el estado de interruptores automáticos, mientras los relés de enclavamiento mantienen su posición con cero consumo durante cortes de energía.
- Agricultura inteligente: las entradas controlan niveles de agua, los relés activan el riego con un pulso corto y mantienen la válvula abierta sin gasto energético.
- Hogar inteligente: las entradas se conectan a sensores de posición de portones y botones, y los relés controlan persianas o rejas, conservando su última posición tras un corte de luz.
Las placas IoTextra y los módulos IoTsmart compatibles están disponibles en el sitio de Make Things Happy. Los módulos IoTsmart cuestan entre 7 y 10 dólares, y las placas IoTextra Octal van de 15,50 a 21 dólares por ahora. La compañía había figurado antes en CNX Software bajo el nombre Bokra, con productos como la placa IoThing Digital 300V I/O y la placa SAMD21 Lite compatible con MikroBus.
Para un integrador en Chile o LatAm, el atractivo está en el precio de entrada bajo (una placa Octal más un módulo IoTsmart ronda los 22 a 31 dólares antes de impuestos y envío) y en que el mismo carrier acepta tanto RP2350 como ESP32-S3, lo que evita rehacer el hardware si se cambia de microcontrolador a mitad de proyecto.
