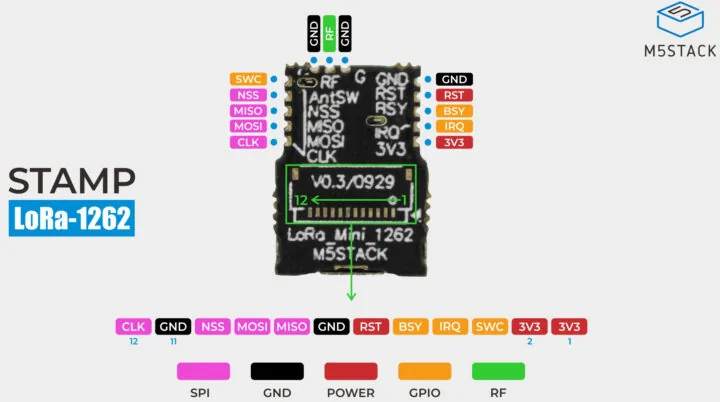

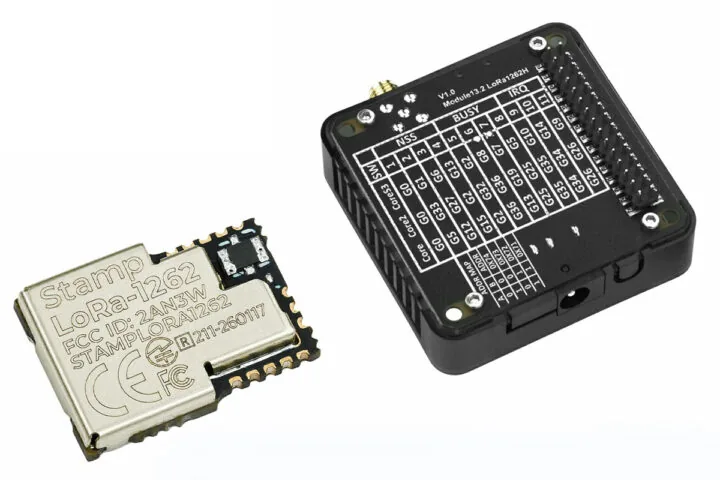

M5Stack puso a la venta dos accesorios LoRa construidos sobre el transceptor Semtech SX1262. Uno es el Stamp LoRa-1262, un módulo SMD de 14 por 10 milímetros para soldar en placas propias. El otro es el Module13.2 LoRa-1262, una placa apilable para los controladores de la serie Core. Los dos llegan después del M5Stamp C6LoRa, que ya combinaba un ESP32-C6 con el mismo chip de radio.
El Stamp LoRa-1262 trabaja entre 868 y 923 MHz, un rango que cubre los 915 MHz usados en América. Admite modulación LoRa, FSK, GFSK, MSK, GMSK y OOK, entrega hasta +22 dBm de potencia de transmisión y baja hasta -147 dBm de sensibilidad en recepción, en el modo LoRa de baja tasa. La velocidad máxima programable es de 300 kbps y el consumo en funcionamiento queda en 3,03 mA a 3,3 V.
Tres variantes del módulo Stamp
El módulo se vende en tres versiones que se diferencian por cómo sale la señal de radio y por si exponen o no los pines de comunicación.
| Variante | Salida de antena | Conector extra | Medidas | Peso |
|---|---|---|---|---|
| Stamp LoRa-1262 (S014) | Pad RF en la placa, pista conectada de fábrica | No trae | 14,0 x 10,0 x 2,4 mm | 0,7 g |
| Stamp LoRa-1262 I (S014-I) | Conector IPEX-4, pad RF sin conectar | No trae | 14,0 x 10,0 x 2,4 mm | 0,7 g |
| Stamp LoRa-1262 IF (S014-IF) | Conector IPEX-4 | FPC de 12 pines, paso 0,5 mm | 14,0 x 10,0 x 3,6 mm | 0,8 g |
Los modelos "I" e "IF" vienen con una antena RP-SMA de goma de 108 mm para 868 MHz, con 3 dBi de ganancia, y un cable de extensión de 40 mm que va de RP-SMA a IPEX-4. La interfaz con el microcontrolador anfitrión es SPI en los tres casos.
¿Qué agrega la placa apilable Module13.2?

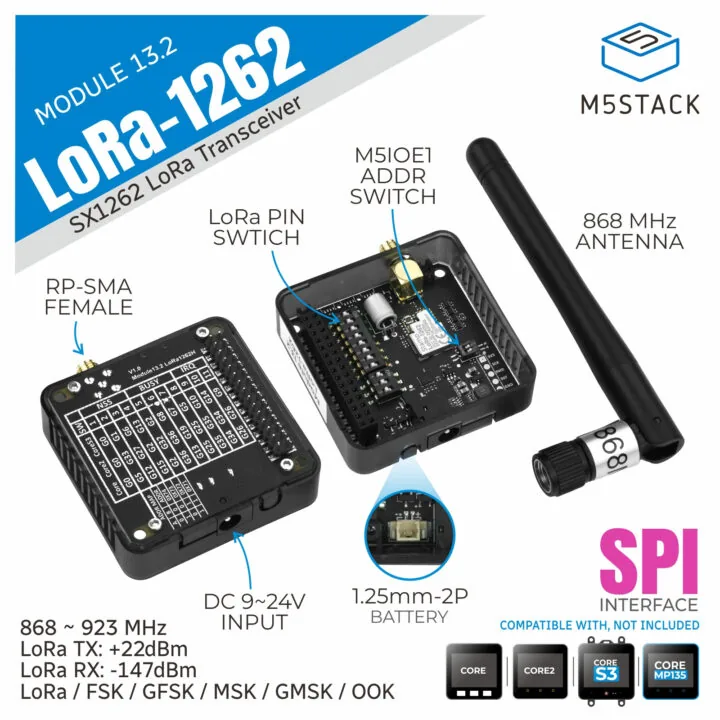

El Module13.2 LoRa-1262 integra el mismo Stamp en una placa de expansión que se apila sobre controladores como el M5Stack CoreS3, el Core2 y el Core MP135. Está pensado para quien quiere probar la radio sin diseñar una placa.

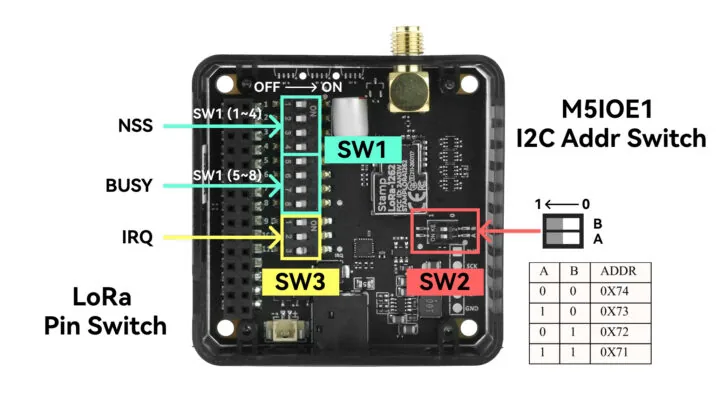

Sobre el módulo pelado agrega tres cosas. Un conector RP-SMA hembra con la antena de 108 mm y 3 dBi incluida, un chip expansor de entradas y salidas M5IOE1 que se maneja por I2C y microinterruptores DIP para enrutar pines. El M5IOE1 se encarga del reset de la radio, del control de bypass y de la alimentación de 3,3 V, y su dirección I2C se configura entre 0x71 y 0x74 con los mismos DIP, de modo que se pueden apilar varios módulos sin que choquen. Los pines BUSY, NSS e IRQ también son configurables.
La alimentación entra por un jack de 5,5 x 2,1 mm con positivo al centro y acepta de 9 a 24 V continuos. También admite una batería de 3,7 V por un conector de 1,25 mm de dos pines, que se enruta al pin BAT del bus M5 para que el anfitrión la eleve. La placa mide 59,1 x 54,0 x 20,2 mm y pesa 23,5 gramos sin la antena.
| Estado | A 4,2 V | A 5 V | A 12 V |
|---|---|---|---|
| Transmisión máxima | 277,45 mA | 137,10 mA | 71,38 mA |
| Recepción | 174,52 mA | 9,94 mA | 4,5 mA |
| Reposo o sueño | 79,4 µA | 693,03 µA | 1,06 mA |
| Apagado | sin dato | 2,76 µA | sin dato |
Advertencia del fabricante sobre la antena
M5Stack dejó por escrito una condición de uso que conviene leer antes de energizar la placa.
"Antes de usar el módulo LoRa, conecte primero una antena externa adecuada. No transmita señales de radiofrecuencia sin una antena conectada, de lo contrario causará daño permanente al hardware."
Documentación y precios
Los dos productos se comunican con el anfitrión por SPI y permiten controlar el SX1262 de forma directa. M5Stack publicó documentación separada para el Stamp LoRa-1262 y para el Module13.2 LoRa-1262, con la configuración y el envío y recepción de paquetes. La diferencia de fondo entre ambos es que el Stamp es un transceptor suelto para integrar con un microcontrolador propio, y el Module13.2 suma la capa de gestión del M5IOE1.
El M5Stamp LoRa-1262 se vende entre 5,50 y 7,95 dólares en AliExpress y en la tienda de M5Stack, según la variante. El Module13.2 LoRa-1262 apilable queda en 22 dólares en AliExpress y en la tienda oficial.
El ángulo para quien arma acá
Los 868 a 923 MHz del módulo abarcan los 915 MHz que ocupa LoRa en el continente americano, así que la misma referencia sirve sin buscar una variante regional aparte. La antena que viene con los modelos "I" e "IF" está sintonizada a 868 MHz, que es la banda europea, y ese es el componente que hay que revisar al comprar. Los 22 dólares del Module13.2 son solo el módulo, sin el controlador Core que lo recibe abajo.
