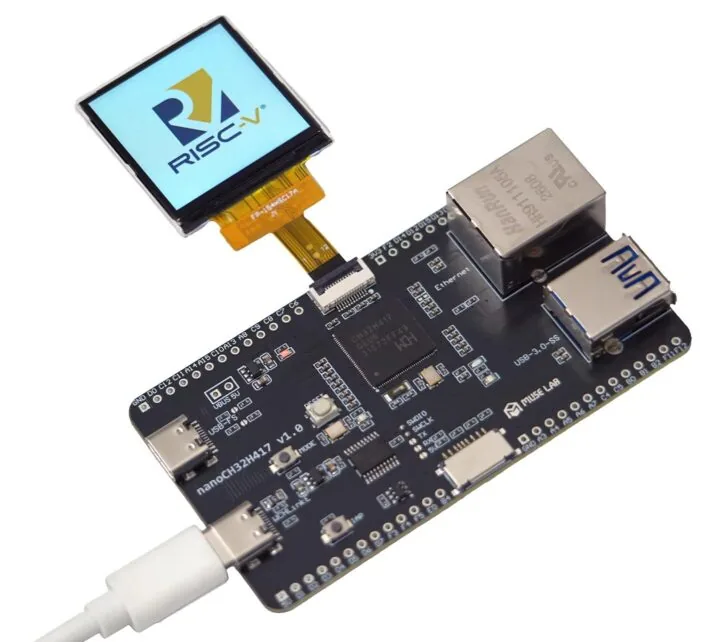

Diseñada por MuseLab, la nanoCH32H417 es una placa de desarrollo para el microcontrolador dual-core RISC-V WCH CH32H417, que ya habíamos cubierto este año por su soporte de USB 3.0 (5 Gbps), UHS y Fast Ethernet. Hasta ahora solo existía la placa oficial de desarrollo del CH32H417, pero esta opción de terceros amplía la oferta.
La placa expone varias capacidades del MCU: un puerto USB 3.0, dos USB Type-C, una interfaz Ethernet de 100 Mbps y un slot para tarjeta MicroSD. También simplifica el flujo de prototipado al integrar un debugger WCHLink-E directamente en la placa, lo que evita tener que cablear un programador externo para flashear el MCU o ver la salida serial.
¿Qué trae el nanoCH32H417 por dentro?
Especificaciones de la MuseLab nanoCH32H417:
- MCU: WCH CH32H417QEU6, núcleo QingKe RISC-V5F hasta 400 MHz, segundo núcleo QingKe RISC-V3F hasta 144 MHz, acelerador gráfico GPHA, 896 KB de SRAM y 960 KB de Flash.
- Almacenamiento: slot para MicroSD.
- Pantalla: conector FPC de 12 pines compatible con pantallas SPI comunes (ILI9341, ST7789).
- Red: Fast Ethernet 100 Mbps.
- USB: 1 puerto USB 3.0 Type-A (SuperSpeed), 1 USB Type-C Full-Speed OTG y 1 USB Type-C dedicado a debugging.
- Debug: WCHLink-E integrado con soporte SWD y consola serial vía Type-C.
- Expansión: 4 headers de 13 pines con GPIO, 5V, 3.3V y GND.
- Misceláneos: botones de Reset, Mode e IAP, LED de encendido.
¿Cómo se programa la placa?
Los MCUs de WCH suelen programarse con el IDE MounRiver Studio (MRS) y este caso no es la excepción. MuseLab puso a disposición un repositorio en GitHub que incluye esquemáticos en PDF, documentación en inglés y chino, y un proyecto básico de toggle de GPIO para verificar la toolchain antes de avanzar al stack de USB 3.0 o Ethernet. Si preferís una toolchain GCC open source, el proyecto ch32fun tiene algunas referencias a ch32h41 en su código, por lo que podría funcionar, aunque todavía no figura en la lista oficial de MCUs WCH soportados.
¿Dónde se compra y a qué precio?
La placa MuseLab nanoCH32H417 está disponible en AliExpress con precios entre USD 21,49 y USD 25,50 según configuración. También se vende en la tienda Tindie de la marca desde USD 17,00. La variante base incluye la placa y los headers de 13 pines. Hay paquetes adicionales: por USD 20 se suma una pantalla de 1,54 pulgadas (240×240) y por unos pocos dólares más se agregan cables USB 3.0 Type-A y Type-C.
Para el comprador chileno la conversión ronda los CLP 16.000 en la versión base (USD 17 al tipo de cambio de mayo 2026), sin contar IVA ni envío internacional desde Tindie.
