Durante generaciones, los agricultores decidieron cuándo regar y fertilizar a partir de la experiencia. Tomar un puñado de tierra, apretarlo y sentir su textura daba pistas prácticas sobre la humedad y el estado del suelo.
La agricultura inteligente suma otros "sentidos" al campo. Enterrados junto a las raíces, los sensores de temperatura, humedad y conductividad eléctrica (CE) funcionan como monitores permanentes de la zona radicular. Convierten condiciones que no se ven en datos que sirven para regar con precisión y decidir mejor la fertilización.
La CE merece una aclaración. Indica con qué facilidad el suelo conduce la electricidad y entrega información útil sobre las sales disueltas. No es una medida directa de nutrientes específicos ni de la fertilidad general del suelo.
Con el avance del Internet de las cosas (IoT), los equipos de monitoreo de suelo se diversificaron en forma y en conectividad. Algunos tienen púas cortas de acero. Otros reparten varios elementos sensores a lo largo de un soporte vertical. Otros esconden los sensores dentro de un tubo protector largo. Cada forma responde a una necesidad distinta, y elegir bien la combinación depende del campo.
Diseños de sensor, de la lectura en un punto al perfil por niveles
La estructura física de un sensor afecta algo más que la facilidad de instalación. También determina qué parte del suelo mide, qué tan representativa es la lectura y qué tan bien interactúan los elementos sensores con la tierra que los rodea.
El buen contacto con el suelo pesa mucho. Una pequeña bolsa de aire parece insignificante, pero puede cambiar la respuesta eléctrica alrededor de la sonda e introducir errores de medición.
Sensores de púas de un solo punto

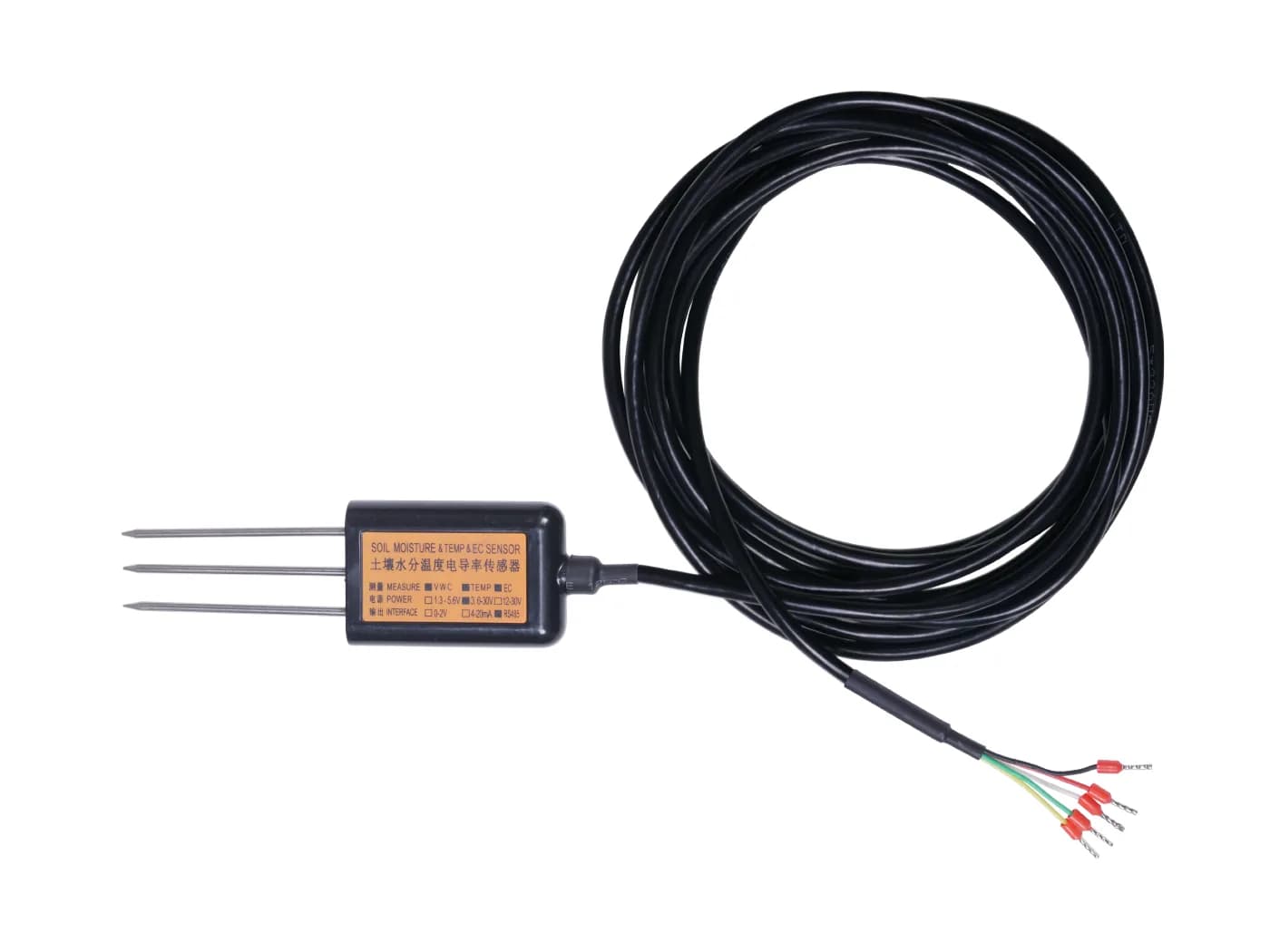

Estructura y principio de medición. Suelen tener entre dos y cuatro púas de acero inoxidable 316L y un cuerpo encapsulado en resina epóxica de alta densidad. Una vez enterradas, las púas actúan como los electrodos de un condensador de placas paralelas o forman una línea de transmisión de alta frecuencia, según el diseño. Los cambios en las propiedades eléctricas del suelo que las rodea permiten estimar el contenido de humedad.

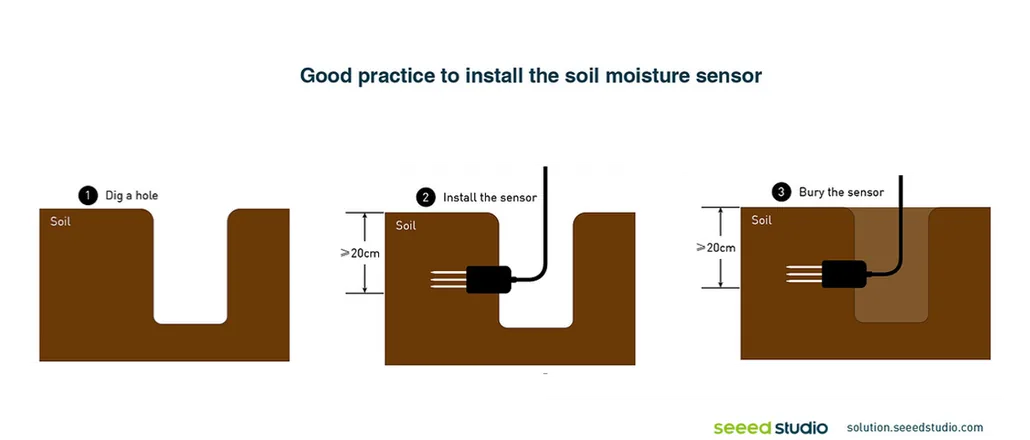

Para un monitoreo preciso, el sensor de un nivel se instala en la zona radicular. Una profundidad de 20 cm es solo una referencia. La profundidad ideal depende del cultivo y de su sistema de raíces.
Ventajas. Las púas se pueden clavar firme en suelo sin remover, lo que da un contacto estrecho y reduce las bolsas de aire que distorsionan la medición. El buen contacto también ayuda a reducir los efectos de impedancia en la interfaz, cuando son relevantes para el método de medición. Este diseño responde rápido a los cambios de humedad de corto plazo en las capas superiores. Para vigilar condiciones más profundas, se pueden instalar sensores individuales a las profundidades necesarias.
Limitaciones. Una lectura en un punto representa un volumen de suelo acotado. Una sola sonda no muestra el patrón completo de infiltración, acumulación y movimiento del agua y las sales a lo largo del perfil. Eso no los descarta para el monitoreo por niveles. Instalar sondas adicionales a distintas profundidades es una forma flexible de armar ese perfil vertical.
Sensores de púas multinivel
Estructura. Usan un soporte vertical rígido que lleva varios juegos independientes de electrodos de dos o tres púas. Los electrodos quedan a profundidades definidas, por ejemplo 10, 20 y 40 cm, de modo que un solo conjunto vigila varias capas del suelo.
Ventajas. Con un arreglo de sensores bien diseñado, cada capa se mide con poca interferencia electromagnética de las demás. Así se pueden observar los cambios a distintas profundidades, incluidas las capas donde la absorción de agua por las raíces es más activa y donde la evaporación puede concentrar las sales disueltas.
En lugar de preguntar solo si el suelo está húmedo, un sensor multinivel ayuda a responder una pregunta más útil. Qué parte del perfil está húmeda y cómo va cambiando.
Limitaciones. Instalar este tipo de conjunto puede exigir cavar una calicata para ubicar bien los electrodos. Eso altera bastante la estructura natural del suelo, así que una instalación y un relleno cuidadosos son importantes para interpretar las mediciones que vienen después.
Sensores tubulares multinivel
Estructura. Suelen usar como carcasa exterior un tubo de PVC o de fibra de vidrio resistente a la corrosión. Dentro del tubo, varios electrodos capacitivos en forma de anillo se ubican a intervalos fijos y entregan mediciones repetidas a varias profundidades definidas.
Ventajas.
- Instalación menos invasiva. Un barreno de suelo dedicado abre un agujero ajustado donde el sensor se inserta, o se atornilla si el diseño lo pide. No hace falta cavar una calicata grande y se conserva más de la estructura original del suelo.
- Componentes internos protegidos. La electrónica y los electrodos van dentro del tubo y no expuestos directo a la tierra. Con materiales y sellos adecuados, eso protege los componentes de la humedad y de suelos corrosivos.
- Observación por niveles. Las mediciones a varias alturas muestran cómo se mueve el agua por la zona radicular y hacia el suelo más profundo.
Limitaciones. La calidad de la instalación es decisiva. Si queda una bolsa de aire entre la pared del tubo y el suelo, el sensor puede reportar bastante menos humedad que la real. El objetivo no se reduce a hacer un agujero y meter el tubo. Hay que lograr el contacto con el suelo que exige el procedimiento de instalación del fabricante.
Además, "multinivel" no significa necesariamente que mida en cada punto del tubo. Estos sensores entregan lecturas continuas a profundidades discretas.

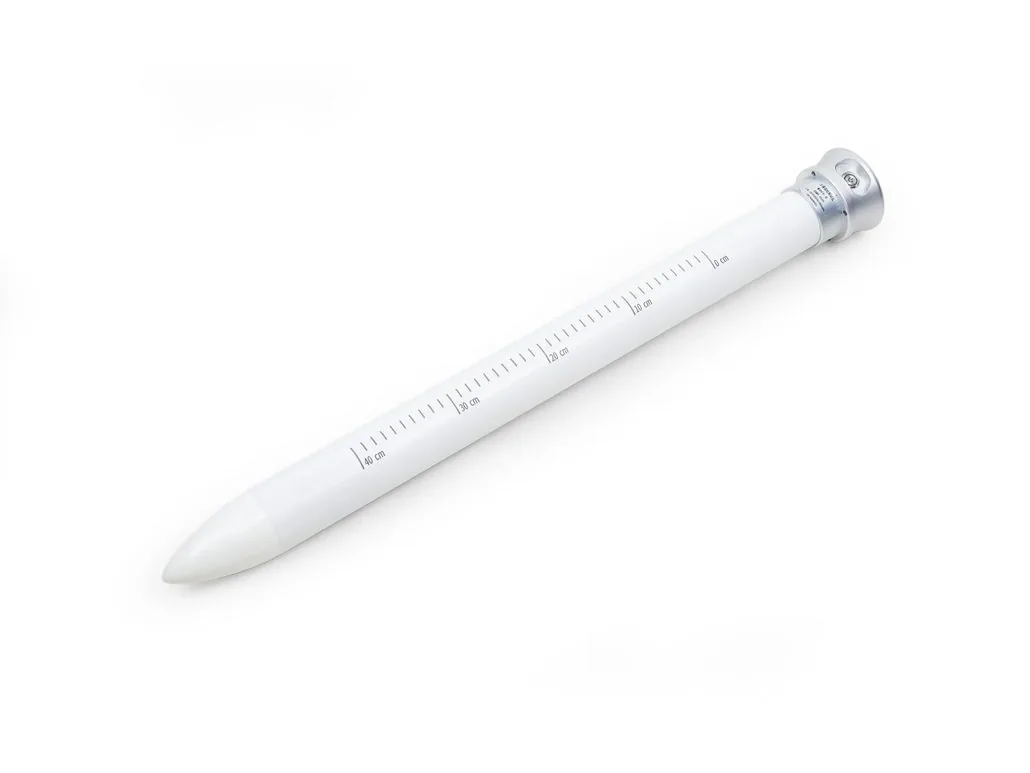

Los sensores tubulares multinivel de Seeed Studio siguen este enfoque. Combinan una carcasa integrada, impermeable y resistente a la corrosión, con mediciones a varias profundidades, como 20, 30 y 40 cm, según la configuración. Las versiones con RS-485 se conectan por cable a PLC o registradores de datos compatibles, y las versiones con 4G ofrecen acceso remoto a la nube sin una pasarela local. La operación celular igual exige cobertura compatible, un plan de datos y la configuración correspondiente.
¿RS-485, 4G o LoRaWAN para un sensor de suelo?
Una vez que los elementos sensores toman los datos, la arquitectura de comunicación define cómo llegan esas lecturas a un controlador, a una plataforma de datos o al sistema de gestión del campo. La elección afecta el costo de instalación, el consumo de energía y la mantención de largo plazo.
RS-485, comunicación cableada y estable
RS-485 es una interfaz cableada que se usa mucho con el protocolo Modbus RTU. Ofrece comunicación estable, buena resistencia a la interferencia eléctrica cuando está bien instalada y una integración relativamente económica con equipos compatibles.
El costo está en el cableado. Cada punto de monitoreo necesita su conexión física, así que conviene sobre todo en instalaciones agrupadas, invernaderos, laboratorios y sitios que ya tienen infraestructura de control. RS-485 transporta datos entre equipos. El acceso remoto a la nube requiere un registrador, una pasarela u otro equipo de comunicación conectado.
4G, para puntos de monitoreo dispersos
Un equipo con módulo 4G integrado sube las mediciones por la red celular y evita instalar una pasarela local. Eso facilita el despliegue cuando los puntos están muy repartidos, por ejemplo en potreros abiertos separados o en huertos frutales. La idea es directa. Se instala el equipo, se configura la conexión y las lecturas quedan disponibles a distancia.
Los requisitos prácticos pesan igual. Hay que considerar la cobertura celular, las bandas de red soportadas, la disponibilidad de energía, la habilitación de la SIM y el costo mensual de datos.
LoRaWAN, largo alcance y bajo consumo
LoRaWAN conecta los sensores a una o más pasarelas, que reenvían los mensajes a un servidor de red y a la plataforma de aplicación. Es una arquitectura de estrella de estrellas, no una malla en la que los sensores se retransmiten mensajes entre sí.
Los equipos a batería pueden pasar la mayor parte del tiempo dormidos y despertar para medir y transmitir en los intervalos configurados. Según el hardware, la corriente en reposo puede quedar en el rango de los microamperios. La combinación calza bien con el monitoreo agrícola distribuido.
- Largo alcance de comunicación en condiciones adecuadas.
- Bajo consumo del equipo.
- Operación prolongada a batería.
- Cobertura de una pasarela compartida entre varios puntos de monitoreo.
LoRaWAN tampoco es una red que se instala y se mantiene sola. La cobertura de las pasarelas, el enlace de retorno, el registro de los equipos, los intervalos de reporte y las condiciones de radio requieren planificación.
¿Qué significa esto en el campo?
El sensor de suelo de un punto 4G-MTEC-01 combina una sonda con un módulo 4G. Es una configuración práctica para ubicaciones dispersas en campo abierto, donde instalar una pasarela local compartida puede ser incómodo.
Para un predio grande con puntos de monitoreo gestionados de forma centralizada, un equipo LoRaWAN como el SenseCAP S2108 ofrece otro enfoque. Mide humedad, temperatura y CE de poro del suelo con conectividad inalámbrica de bajo consumo. En condiciones adecuadas, una sola pasarela puede atender decenas de puntos de monitoreo repartidos en varios kilómetros. La batería puede durar de uno a tres años, según la configuración del equipo, el intervalo de reporte, las condiciones de radio y el entorno de operación.
La pregunta, entonces, no es qué tecnología inalámbrica es mejor. Es qué red tiene sentido para la forma en que está distribuido el campo.
Cómo combinar diseño y conectividad
La precisión de un sensor se evalúa con las especificaciones del producto concreto, su calibración, las condiciones del suelo y la instalación. No se deduce de su forma ni de su protocolo de comunicación.
Monitorear el suelo exige calzar la estructura del sensor con la arquitectura de comunicación, y las dos con el cultivo y el sitio. Las sondas de púas de un punto ofrecen una ubicación flexible y de bajo costo. Las de púas multinivel muestran cómo cambian el agua y las sales entre capas. Los sensores tubulares combinan una estructura protegida con una instalación menos invasiva para monitorear el perfil.
