El autor [lcamtuf] ha publicado un análisis profundo sobre el concepto de resistencia negativa que profundiza más de lo esperado en la materia. Normalmente, conforme aumenta el voltaje a través de una resistencia, la corriente también aumenta. La resistencia negativa es el fenómeno contraintuitivo donde la corriente disminuye a medida que el voltaje aumenta. Sin embargo, más allá del concepto básico, existen varias formas de interpretar esta idea.
La forma habitual de abordarlo es mediante la resistencia diferencial negativa (NDR). No todos los componentes poseen una relación lineal entre voltaje y corriente; que un dispositivo exhiba NDR significa que, en ciertos rangos, la curva I-V presenta una pendiente descendente: al aumentar una de las variables, la otra disminuye. Este comportamiento es característico en las lámparas de neón. Una vez que están encendidas, un incremento en la corriente puede resultar en una caída del voltaje.

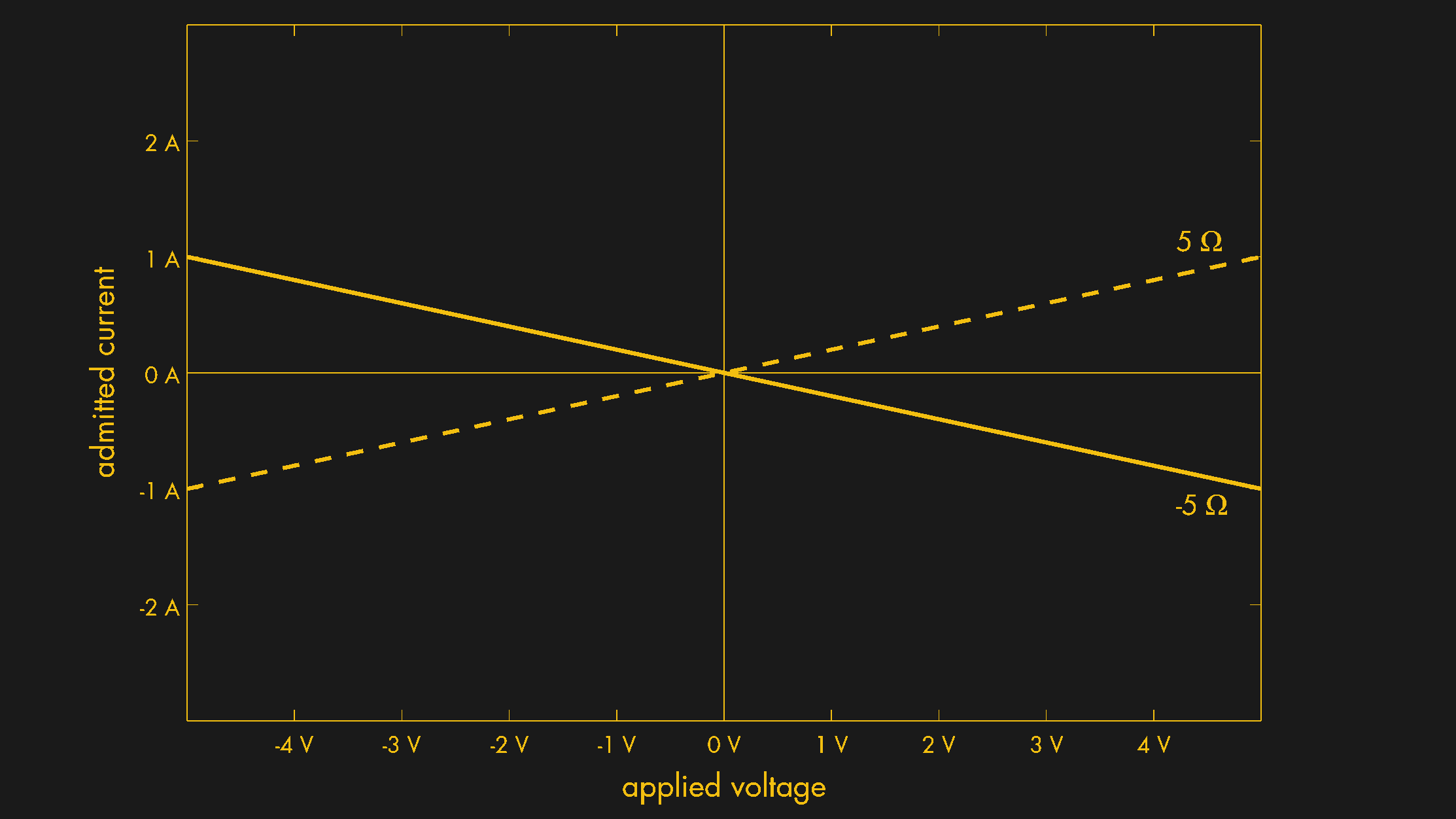

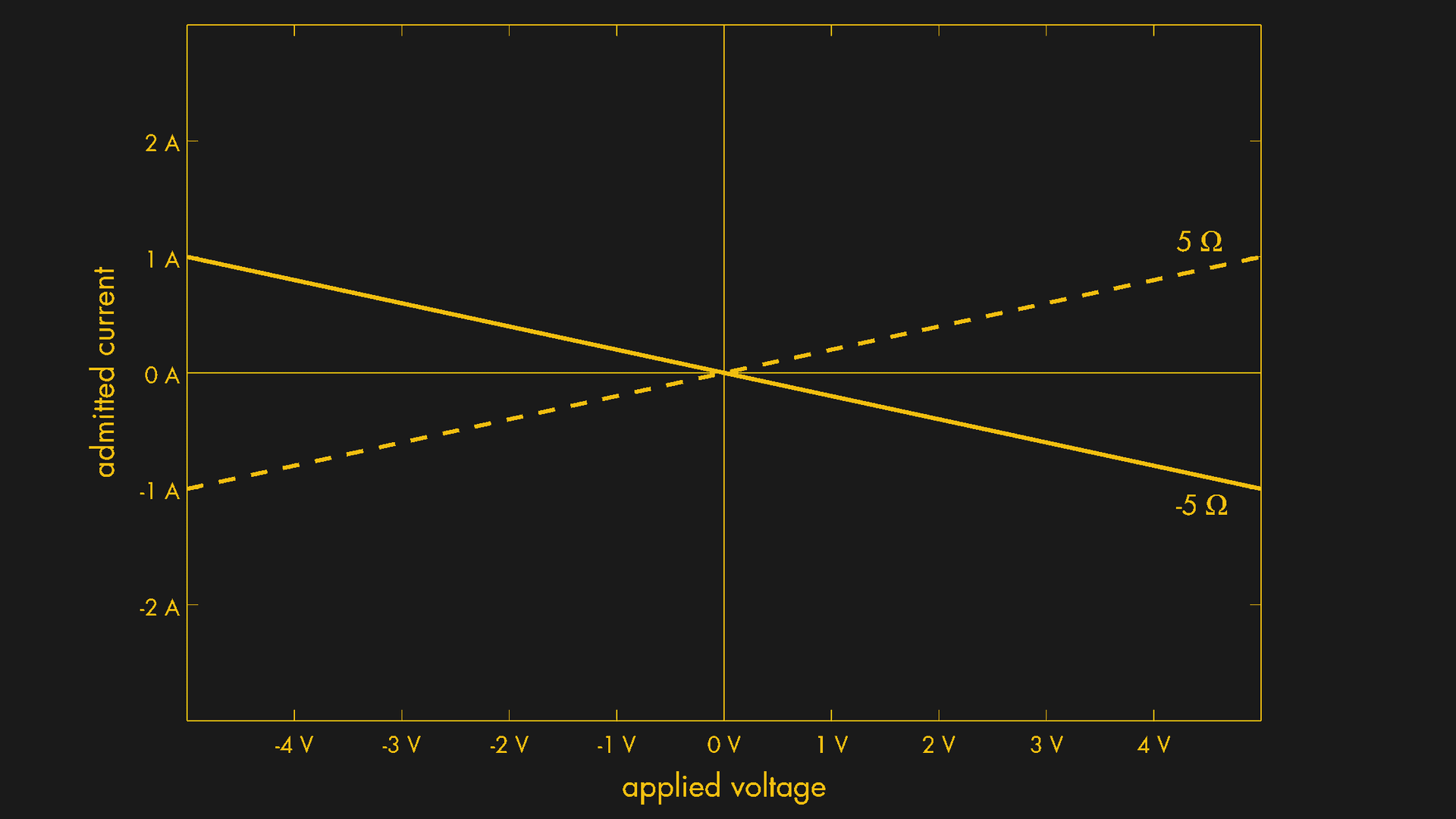

La resistencia negativa real, equivalente a un resistor de -100 Ω, no existe como componente pasivo. Un dispositivo así suministraría energía al circuito en lugar de disiparla, requiriendo una fuente de alimentación externa. Si esto no es un impedimento, su construcción es factible. [lcamtuf] propone un diseño que utiliza un amplificador operacional para exhibir una resistencia negativa constante ideal. Naturalmente, esto solo ocurre dentro de su rango operativo; excederlo implica el riesgo de liberar el "humo mágico" de los componentes.
¿Tiene utilidad práctica crear un resistor negativo real? Quizás solo en situaciones muy especializadas. No obstante, comprenderlo es valioso, especialmente porque aparece en lugares inusuales, como en el extraño túnel diodo.
Comparativa de resistencia negativa
| Tipo | Comportamiento I-V | Requisito de energía |
|---|---|---|
| NDR (Pasivo) | Pendiente negativa local | Ninguno (autónomo) |
| Resistencia Activa | Lineal negativa | Fuente externa |
