La placa Waveshare ESP32-C5 Pico incorpora el SoC ESP32-C5, ofreciendo WiFi 6 de doble banda, Bluetooth LE y soporte para 802.15.4 (Zigbee/Thread) en el formato estándar de la Raspberry Pi Pico.
El módulo cuenta con el chip ESP32-C5-MINI-1, disponible con antena en PCB o conector para antena externa, dos cabezales GPIO de 20 pines, un puerto USB-C para alimentación y programación, botones de Reset y Boot, además de indicadores LED. También incluye soporte para carga y descarga de baterías de Li-Ion.
Especificaciones técnicas de la Waveshare ESP32-C5 Pico:
- Módulo inalámbrico: ESP32-C5-MINI-1 o ESP32-C5-MINI-1U, basado en el Espressif Systems ESP32-C5HF4. CPU RISC-V de 32 bits y un solo núcleo hasta 240 MHz, más un núcleo RISC-V de bajo consumo a 48 MHz. Memoria de 384 KB SRAM, 320 KB ROM y 4 MB de flash SPI.
- Conectividad: WiFi 6 (802.11ax) de doble banda (2.4/5 GHz) con retrocompatibilidad, Bluetooth 5.0 LE con soporte Mesh, y radio 802.15.4 para Zigbee 3.0, Thread 1.3 y Matter.
- USB: Puerto USB Tipo-C para alimentación, carga y programación.

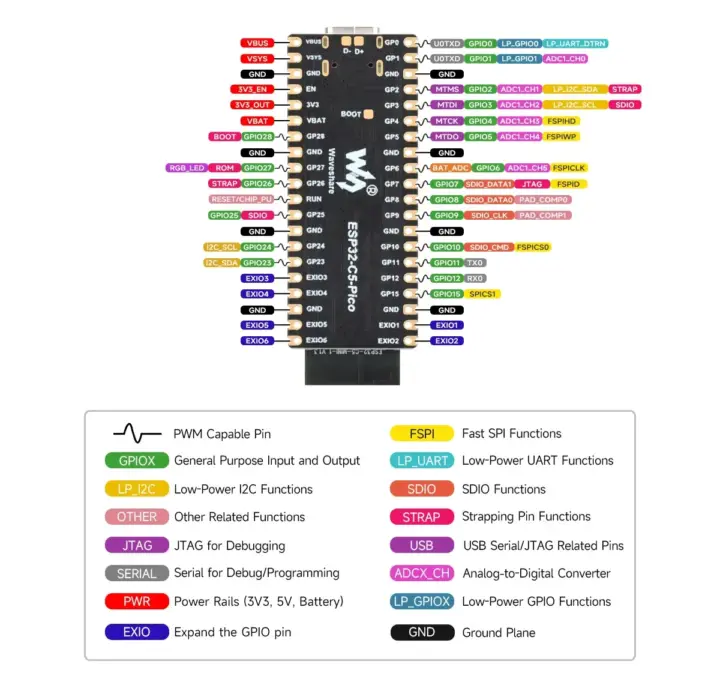

- Expansión: 2 cabezales de 20 pines compatibles con Raspberry Pi Pico con 26 GPIO, 20 PWM, I2C, SPI, UART, SDIO, JTAG, 4 ADC. Nota: 6 pines GPIO gestionados mediante expansor TCA9554PWR.
- Varios: Botones Boot y Reset, LEDs de estado y un LED RGB integrado.
- Alimentación: 5V vía USB-C o pin VBUS. Soporte para baterías de Litio de 3.7V mediante conector de 2 pines. Incluye convertidor buck MP1605GTF-Z y cargador ETA6098.
- Dimensiones: Variante con antena PCB de 56.85 x 21 mm; variante con antena IPEX de 51 x 21 mm.

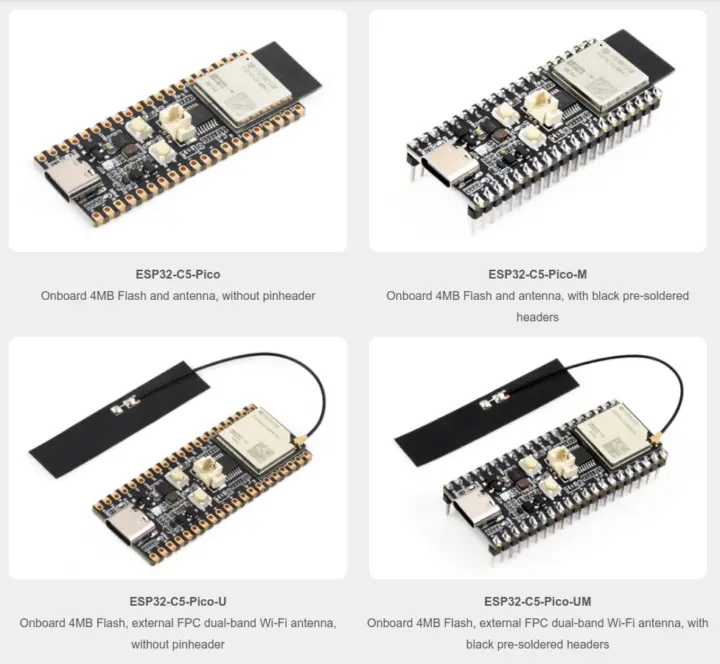

La placa se comercializa en cuatro variantes según la antena y el estado de los cabezales:
- ESP32-C5-Pico: Antena PCB, cabezales sin soldar.
- ESP32-C5-Pico-M: Antena PCB, cabezales pre-soldados.

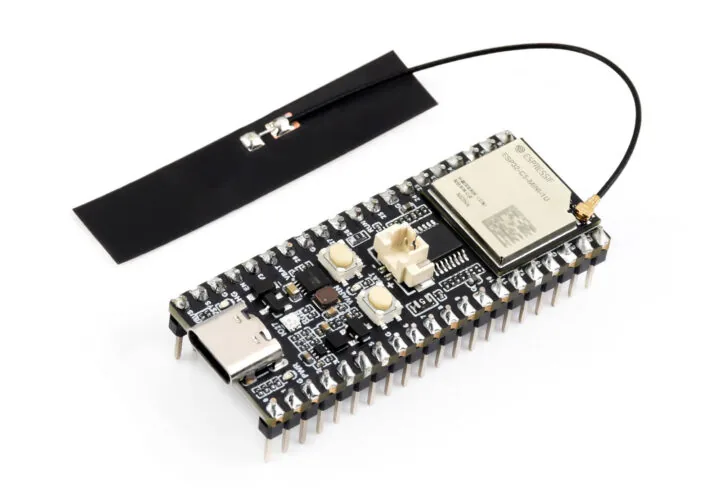

- ESP32-C5-Pico-U: Antena externa, cabezales sin soldar.
- ESP32-C5-Pico-UM: Antena externa, cabezales pre-soldados.
El fabricante proporciona soporte para el IDE de Arduino y el framework ESP-IDF. Los detalles técnicos, esquemáticos en PDF y guías de inicio rápido están disponibles en el sitio de documentación oficial.
Los recursos de código, incluyendo ejemplos para Arduino y ESP-IDF, se encuentran centralizados en GitHub. Existen muestras de código para gestionar el LED RGB, el expansor de I/O, WiFi, UART, y la integración de pantallas LCD de 1.83 pulgadas o transceptores SPI CAN basados en MCP2515.

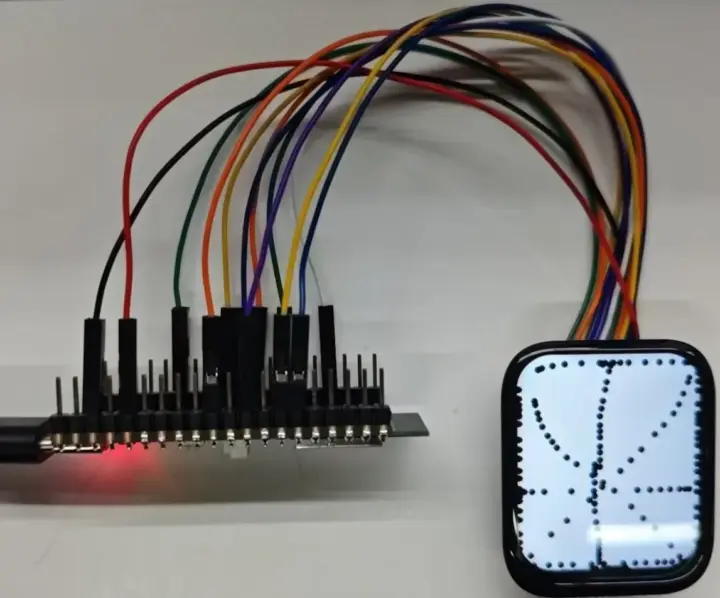

Ejemplo de código basado en la librería LVGL para la ESP32-C5 Pico.
La ESP32-C5 Pico tiene un precio de mercado que oscila entre los 8.99 y 11.33 USD en plataformas como AliExpress o la tienda oficial de Waveshare, variando según el distribuidor y los costos de envío internacional. Vía CNX Software.
