Si es verano en un clima calido y humedo, los bichos voladores pueden ser la pesadilla de la noche. Una solucion natural es instalar un bug zapper pasivo que los electrocute durante la noche. Pero ¿que pasa si eso no es suficientemente fancy?
El maker Nicolas Boichat le subio el nivel a un bug zapper pasivo que lleva la cuenta de sus muertos.
¿Como detectar la muerte de un insecto?
La pregunta tecnica clave es como detectar exactamente cuando un bicho muere arqueando entre las rejillas electrificadas del zapper. La solucion: con una antena, por supuesto.

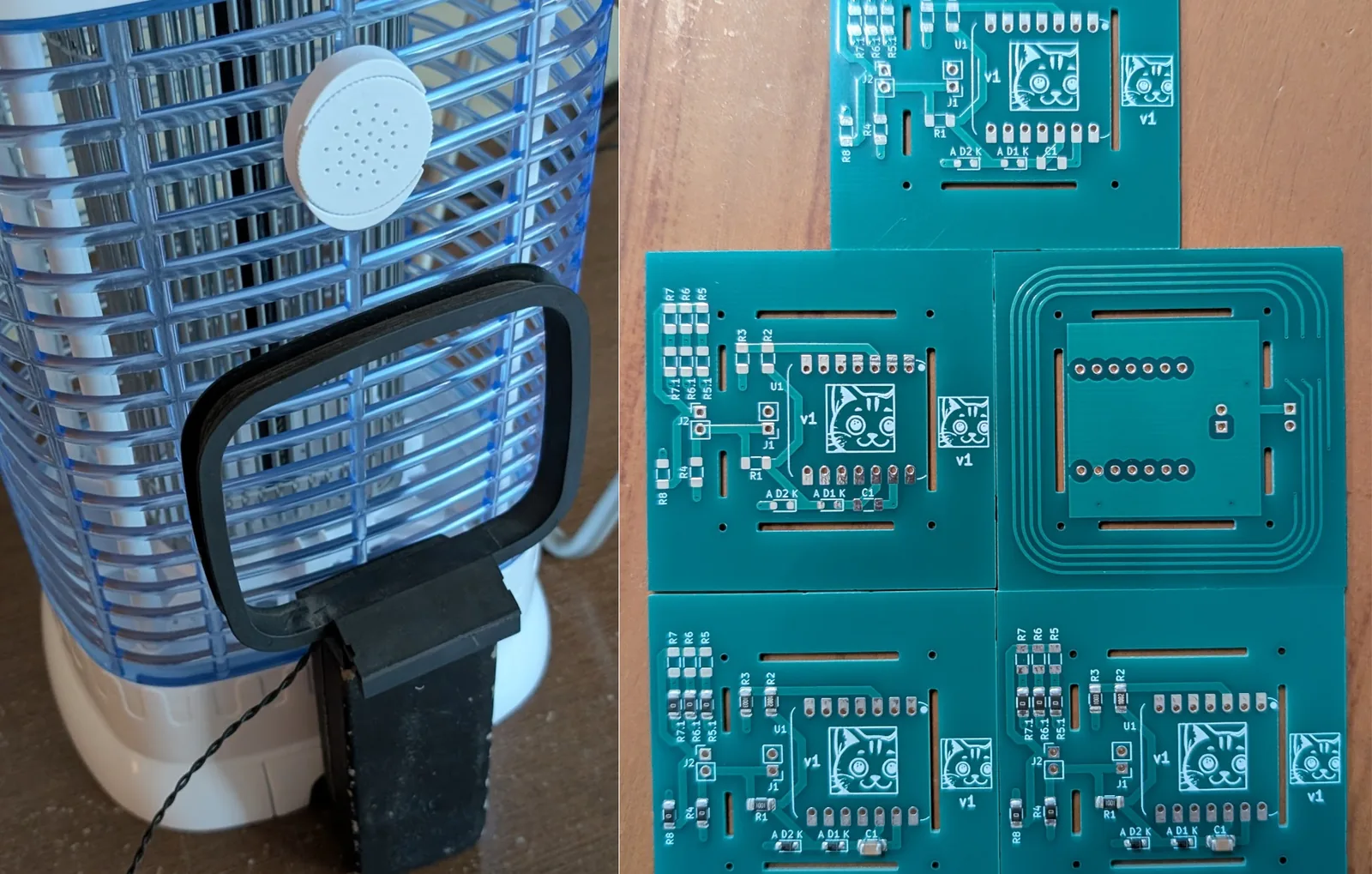

Cuando un insecto queda atrapado entre las rejas, se produce un arco electrico que crea un pulso electromagnetico. Una pequeña antena de bucle en la parte trasera del zapper capta esa señal. El pulso es lo suficientemente caracteristico como para distinguirlo del ruido de fondo, pero requiere afinar la sensibilidad del frontend para no contar falsos positivos de otros aparatos de la casa.
Vibe-EE con Claude: resultados mixtos
El proyecto fue tambien un experimento para ver que tan lejos se puede llegar con vibe-EE (electrical engineering asistida por LLM). Los resultados fueron mixtos: Claude pudo identificar correctamente los conceptos basicos de EE necesarios (deteccion de pulso, antena de bucle, filtrado), pero resulto bastante inutil para hacer schematics funcionales.
Tras algo de circuit doodling manual y construccion fisica del prototipo, Boichat logro que un ESP32-C6 detectara los picos de voltaje generados por cada arco. La eleccion del C6 es interesante: es el primer chip de Espressif con WiFi 6, Bluetooth LE 5.4 y Thread/Zigbee 802.15.4 en el mismo silicio, lo que abre caminos para publicar las metricas hacia un broker MQTT, Home Assistant o un dashboard via Thread Border Router.
Del sensor al dashboard
Por supuesto, donde hay datos debe haber un dashboard. Usando librerias de graficacion existentes y un PCB custom, Boichat logro la experiencia ultima de matar bichos.
Componentes clave del stack:
| Componente | Funcion |
|---|---|
| Bug zapper comercial | Electrocucion fisica |
| Antena de bucle | Capta pulso electromagnetico del arco |
| Frontend analogico | Acondicionamiento de señal |
| ESP32-C6 | Conteo, WiFi 6, BLE, Thread |
| PCB custom | Integracion del frontend al zapper |
| Dashboard web | Visualizacion del kill count |
Antecedentes en Hackaday
No es la primera vez que se aborda esta idea. Un proyecto similar de 2022 usaba sensado de corriente en lugar de antena, lo que requiere intervenir el circuito de alimentacion del zapper. La aproximacion de Boichat es menos invasiva: la antena capta el pulso EM sin necesidad de meter manos en la red de alta tension del zapper.
¿Es realmente "pasivo"?
Los comentaristas de Hackaday pusieron en duda el termino "pasivo" para un zapper que requiere alimentacion electrica. La acepcion comun en jardineria distingue zappers pasivos (atraen al insecto via UV y esperan a que entre solo) de trampas activas (rocian feromonas, usan camaras de vision o drones). Por esa definicion el aparato califica como pasivo, aunque el debate semantico quedo abierto en los comentarios.
Un debate paralelo aparecio en torno al impacto ecologico: bug zappers UV matan indiscriminadamente moths, crane flies y polinizadores benignos. Las trampas mas selectivas (como cebos de CO2 para mosquitos) tienen mejor relacion costo-ecosistema. Aun asi, para quien necesita proteger el dormitorio en zonas de dengue o malaria, el zapper UV sigue siendo la opcion mas barata.
