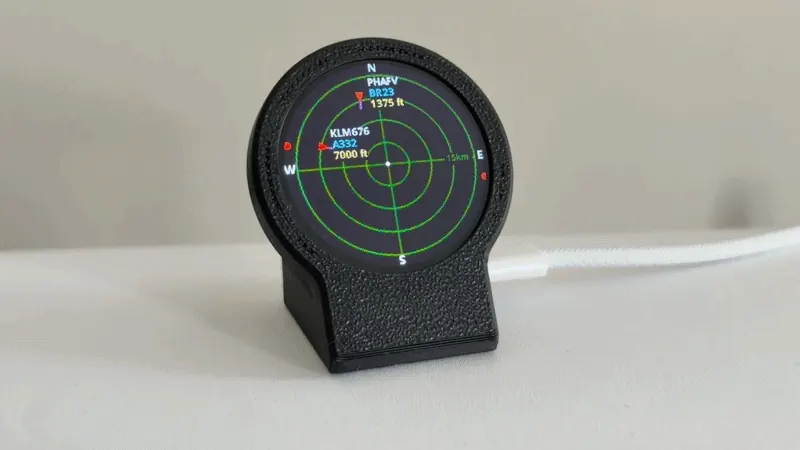

Ya lo sabemos: pese a llamarse ESP32-Plane-Radar, este proyecto de Mateusz Juszczyk no usa radar de verdad. Pero gracias a su pantalla LCD redonda, este aparato de escritorio hace un trabajo notable al recrear una pantalla de radar clásica, y al alimentarse con datos de Automatic Dependent Surveillance-Broadcast (ADS-B) los gráficos incluso coinciden con los aviones reales que vuelan cerca.

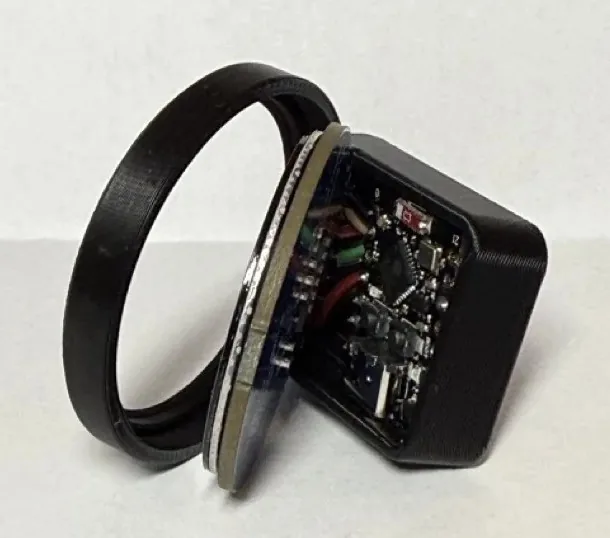

Quizás lo mejor del proyecto es lo fácil que resulta para otros sumarse a la idea. Aunque la presentación luce profesional, y cara si somos honestos, no hay nada particularmente exótico detrás. En concreto, un ESP32-C3 Super Mini procesa los datos ADS-B y los envía a una pantalla circular GC9A01. Una caja minimalista impresa en 3D sostiene ambos componentes y, si bien el resultado ya es atractivo tal cual, es difícil no imaginar diseños más elaborados a partir de esta base.
¿De dónde salen los datos de vuelo?
Como habrás deducido por la ausencia de una radio en la lista de piezas, el código que ofrece Mateusz no capta el ADS-B directamente del aire. Se conecta a la red local por WiFi y consulta adsb.fi para traer datos de vuelo colaborativos. Dado que el dispositivo debe conectarse a la red de todos modos, el código también ofrece una interfaz de configuración web que le da un poco más de pulido a una presentación ya impresionante.
¿Cuánto cuesta replicarlo?
La gracia de esta clase de montajes es su bajo costo. El ESP32-C3 Super Mini, una placa diminuta con WiFi y Bluetooth de bajo consumo, se consigue por unos 3 a 5 dólares, mientras que la pantalla GC9A01 de 1,28 pulgadas y 240 por 240 píxeles ronda los 5 a 8 dólares en tiendas de electrónica y marketplaces regionales. Sumando la caja impresa en 3D y algún conector, el proyecto completo queda muy por debajo de lo que costaría un instrumento comercial equivalente, y todo el software es abierto.
Ya usamos una pantalla redonda GC9A01 en el Vectorscope de 2023, así que si alguien porta este proyecto a esa antigua credencial de la Supercon, nos encantaría verlo en acción.
