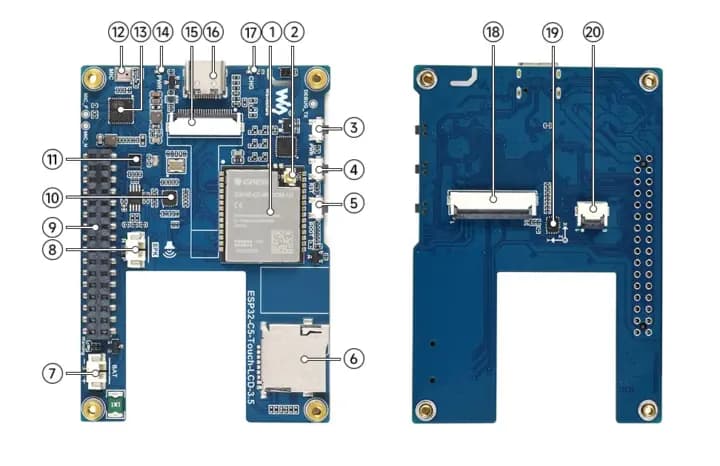

Waveshare armó un kit de desarrollo en torno al módulo ESP32-C5-WROOM-1U y una pantalla IPS táctil capacitiva de 3,5 pulgadas, informó Open Electronics. Es la placa con ESP32-C5 y pantalla táctil más grande vista hasta ahora, y está pensada para construir interfaces de voz y visuales que conversan con modelos de IA grandes en línea.
El procesador RISC-V de 32 bits corre a un máximo de 240 MHz, con 384 KB de SRAM, 320 KB de ROM, 8 MB de PSRAM y 32 MB de flash. El núcleo RISC-V de bajo consumo, en cambio, funciona a 40 MHz.
La radio cubre WiFi de doble banda en 2,4 GHz y 5 GHz, Bluetooth 5 LE e IEEE 802.15.4 para Zigbee 3.0 y Thread. Con eso la placa no se queda en la conectividad clásica y puede sumarse a una red domótica Matter o Thread sin módulos extra. Quien prefiera partir de una base más simple tiene una placa de desarrollo ESP32 con WiFi y Bluetooth para los primeros experimentos.
Pantalla, táctil y sensores en el bus I2C
El panel IPS capacitivo mide 3,5 pulgadas, tiene una resolución de 320 x 480 píxeles y muestra 262.000 colores. El controlador ST7796 maneja la pantalla por SPI, mientras el chip táctil FT6336 responde en el bus I2C. La placa integra además una IMU QMI8658 de seis ejes, un reloj de tiempo real PCF85063 y un sensor de temperatura y humedad SHTC3. Para almacenamiento hay una ranura para tarjeta TF, útil para registros y archivos multimedia.
La sección de audio usa el códec ES8311 y el amplificador NS4150B, con micrófono y parlante ya montados. Así la placa puede grabar voz, reproducir audio y sostener una conversación con un asistente remoto. El firmware de fábrica se basa en ESPBrookesia, y el tutorial del asistente de voz XiaoZhi AI muestra cómo conectarse a plataformas de modelos de IA en línea. El fabricante reúne ejemplos e instrucciones en el sitio de Waveshare.
¿Cómo se alimenta y qué expansión ofrece?
La gestión de energía corre por el chip AXP2101. La batería de litio opcional de 3,7 V se carga por el conector MX1.25 o desde el puerto USB Type-C. La placa mide 95,11 x 63,67 x 14,10 mm y ofrece un conector de expansión de 32 pines con paso de 2,54 mm, así que se puede pinchar en una protoboard sin adaptadores.
Ficha técnica
- Módulo: ESP32-C5-WROOM-1U, RISC-V de 32 bits hasta 240 MHz, 384 KB de SRAM, 320 KB de ROM, 8 MB de PSRAM y 32 MB de flash
- Pantalla: IPS táctil capacitiva de 3,5 pulgadas, 320 x 480 píxeles, 262.000 colores, controlador ST7796 por SPI
- Táctil: chip FT6336 por I2C
- Sensores: IMU QMI8658 de seis ejes, RTC PCF85063, SHTC3 de temperatura y humedad
- Audio: códec ES8311, amplificador NS4150B, micrófono y parlante
- Energía: PMU AXP2101, batería de litio de 3,7 V, USB Type-C o MX1.25
- Cámara opcional: BF3901 de 320 x 240 píxeles
En software se puede elegir entre ESP-IDF, Arduino IDE y Visual Studio Code con el complemento IDF de Espressif. Para sumar memoria externa al proyecto existe un lector de tarjetas microSD con interfaz SPI, útil cuando los 32 MB de flash no alcanzan para los archivos de audio.
¿Cuánto cuesta?
El kit cuesta entre 31,99 y 35,99 dólares en la tienda en línea del fabricante, entre 37,99 y 43,99 dólares en AliExpress y entre 43,99 y 47,99 dólares en Amazon, según se elija la versión con o sin cámara y batería. Para medir las condiciones ambientales alrededor de la placa se puede agregar un módulo con sensor DHT11 en el conector de 32 pines.
