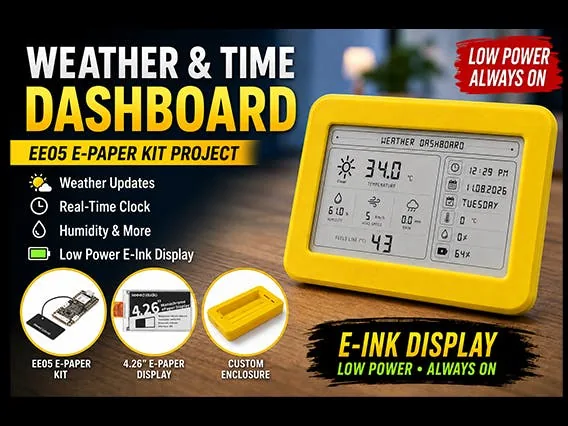

Un tablero del clima en tinta electrónica convierte cualquier habitación en un punto de observación ambiental. El proyecto usa la placa Seeed Studio XIAO EE05, basada en el chip ESP32-S3, y una pantalla ePaper monocroma de 4,26 pulgadas con 800 x 480 píxeles de resolución. La plataforma SenseCraft Seeedash se encarga de la interfaz, así que el diseño no requiere programación. El resultado es un dispositivo compacto que muestra temperatura, humedad, condiciones del tiempo, velocidad del viento, lluvia, hora, fecha, día y estado de la batería.
El flujo de trabajo simplifica todo el proceso. La página del proyecto, publicada por iotprojectsideas, conecta la pantalla a la EE05 mediante un conector FPC de 24 pines. La placa se enlaza al computador por USB-C y el firmware se carga con la herramienta en línea SenseCraft Seeedash Firmware Flasher. Después de la carga, la pantalla despliega un código QR que, al escanearse con un teléfono, abre la interfaz de configuración de Wi-Fi. En pocos segundos el equipo se une a la red y queda agregado al espacio de trabajo de SenseCraft Seeedash.
¿Cómo se diseña el tablero sin programar?
El diseño de la interfaz ocurre por completo dentro del entorno de SenseCraft Seeedash. Se arrastran widgets para cada dato meteorológico, se ordenan sobre el lienzo de 800 x 480 píxeles y se envía el tablero al dispositivo por Wi-Fi. El proceso es inmediato y no exige conocimientos de programación. La plataforma también administra las actualizaciones futuras, de modo que la disposición se puede modificar en cualquier momento y volver a enviar a la placa.
- Conectar la pantalla ePaper a la placa EE05 mediante el conector FPC de 24 pines
- Cargar el firmware con la herramienta en línea SenseCraft Seeedash Firmware Flasher
- Escanear el código QR y configurar la red Wi-Fi
- Agregar el dispositivo al espacio de trabajo de SenseCraft Seeedash
- Diseñar el tablero arrastrando widgets y desplegarlo por Wi-Fi
La pantalla monocroma de tinta electrónica consume muy poca energía, así que el equipo puede funcionar durante mucho tiempo incluso con una batería pequeña. Los 800 x 480 píxeles aseguran una lectura cómoda, incluso a distancia. La placa EE05 admite pantallas desde 1,54 hasta 7,5 pulgadas, de manera que el proyecto se puede adaptar a formatos mayores o menores. Para quienes quieran experimentar, las alternativas incluyen un módulo ESP32 con pantalla TFT táctil de 2,8 pulgadas o pantallas OLED más compactas.
Armado y caja impresa en 3D
Una vez terminada la configuración del software, viene la parte física. El dispositivo se monta en una caja impresa en 3D que le da aspecto de producto terminado. El chasis protege la placa y la pantalla, y deja a la vista solo la superficie de tinta electrónica. El armado toma alrededor de 4 horas, contando la impresión y el cableado. El resultado es un objeto firme y portátil, ideal para un escritorio, una cocina o un laboratorio.
La elección de componentes es clave. La placa XIAO EE05 integra el chip ESP32-S3, que ofrece conectividad Wi-Fi y Bluetooth LE. Esa combinación la vuelve apropiada para aplicaciones de internet de las cosas. Como alternativa, para proyectos similares se puede considerar el kit de desarrollo ESP32-C6-Zero, compatible con Wi-Fi 6 y protocolos más nuevos. Un módulo ESP32 con pantalla TFT táctil de 2,8 pulgadas también resulta una base sólida si se prefiere una interfaz a color.
¿Qué opciones existen para replicarlo en Chile?
Las tres piezas del proyecto tienen equivalentes ampliamente disponibles en el mercado local de electrónica: cualquier placa de la familia ESP32-S3 cumple el rol de la EE05, y los módulos de tinta electrónica de 4,2 pulgadas son de los formatos más comunes del catálogo maker. La caja se resuelve con cualquier impresora 3D de filamento. El punto a verificar antes de comprar es el conector: el panel debe traer FPC de 24 pines para calzar con la placa, porque los módulos de tinta electrónica no comparten un estándar único de pinout.
¿Por qué elegir un tablero en tinta electrónica?
La principal ventaja del proyecto es el flujo sin código. SenseCraft Seeedash elimina la barrera de la programación, de modo que incluso un aficionado principiante puede crear una pantalla informativa de aspecto profesional. La tinta electrónica, además, mantiene la imagen sin consumo eléctrico, lo que reduce el gasto energético. Por último, la posibilidad de actualizar el tablero por Wi-Fi mantiene el dispositivo siempre vigente, sin necesidad de desarmarlo.
El proyecto se adapta a muchos escenarios: una estación meteorológica hogareña, monitoreo ambiental en una oficina o un simple reloj informativo. La placa EE05 con pantalla de 4,26 pulgadas ofrece un buen equilibrio entre tamaño y legibilidad. Con pocos componentes y algo de impresión 3D se obtiene un dispositivo con terminación de producto comercial, sin escribir una sola línea de código para la interfaz.
Fuente del proyecto: Build a no-code ePaper weather dashboard with XIAO EE05
