¿Y si una sola placa pudiera manejar pantalla, sensores, Bluetooth y batería para tu próximo dispositivo conectado?
Seeed Studio lanzó la serie XIAO IPS Display, una familia de placas compactas que combinan en un solo circuito una pantalla IPS a color, una unidad de medición inercial (IMU) de seis ejes, un micrófono digital PDM, Bluetooth Low Energy (BLE) y gestión de batería de polímero de litio.
Están basadas en la Seeed Studio XIAO nRF52840 Plus y apuntan a dispositivos conectados pequeños, como credenciales inteligentes, wearables, interfaces hombre-máquina portátiles, pantallas de sensores y aparatos BLE. Son compatibles con el entorno de desarrollo de Arduino.
¿Qué diferencia a los tres modelos?

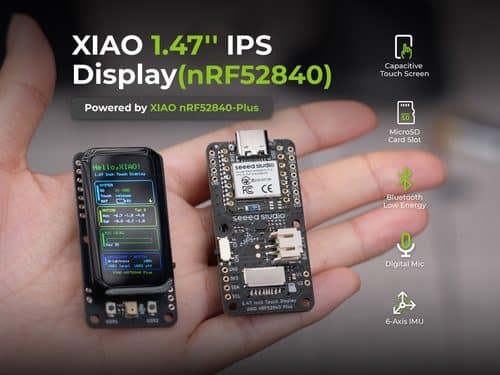

La versión de 1,47 pulgadas está pensada para proyectos que necesitan una pantalla interactiva. Trae un LCD TFT IPS de 172 x 320 píxeles con panel táctil capacitivo y ranura para tarjeta MicroSD. Con eso se pueden construir interfaces gráficas, tableros de datos, reproducción local de contenidos y registro de datos en el propio dispositivo.
La versión de 1,14 pulgadas usa un LCD TFT IPS de 135 x 240 píxeles sin panel táctil. Suma un conector Grove I2C y tres botones de usuario, lo que la deja mejor parada para proyectos que necesitan sensores externos o controles físicos.
La versión de 0,96 pulgadas privilegia el tamaño reducido. Mide 17,8 x 42 milímetros y está diseñada para aplicaciones como credenciales inteligentes, wearables de tamaño mínimo y pantallas de estado por BLE.
| Modelo | Resolución | Táctil | Medidas | Controlador | Extras |
|---|---|---|---|---|---|
| XIAO IPS 1,47" | 172 x 320 | Sí, capacitivo | 25 x 50 mm | JD9853A | MicroSD, pads I2C, I2S y SWD, dos pads de botón |
| XIAO IPS 1,14" | 135 x 240 | No | No informado | No informado | Conector Grove I2C, tres botones |
| XIAO IPS 0,96" | No informado | No | 17,8 x 42 mm | ST7789 | Pads I2C e I2S |
¿Cómo se alimentan?
Las placas admiten una batería de polímero de litio de 3,7 V a través de un conector JST 2.0 de dos pines. También incorporan detección de estado de la batería y monitoreo del voltaje, dos funciones que normalmente obligan a agregar un circuito aparte.
El modelo de 1,47 pulgadas mide 25 x 50 milímetros y usa el controlador de pantalla JD9853A. Entrega pads de I2C, I2S y depuración por cable serie (SWD), además de dos pads para botones de usuario.
El modelo de 0,96 pulgadas mide 17,8 x 42 milímetros y usa el controlador ST7789. Ofrece pads de I2C e I2S, y deja fuera los conectores más grandes que traen los otros modelos para mantener la placa compacta.
El detalle que hace posible el formato
La XIAO nRF52840 Plus entrega nueve GPIO adicionales respecto de la XIAO nRF52840 estándar, gracias a un rediseño de los pads almenados y a la incorporación de pads traseros para soldadura de montaje superficial. Esa entrada y salida extra es lo que permite integrar los distintos periféricos de las placas sin necesidad de una placa controladora separada.
Ese punto explica el atractivo del formato para quien arma prototipos en la región: en un proyecto típico de credencial inteligente o registrador portátil, la alternativa pasa por apilar una placa de desarrollo, un módulo de pantalla, un módulo IMU y un cargador de batería, con cuatro cables de interconexión y un volumen que triplica los 25 x 50 milímetros de la versión de 1,47 pulgadas. El costo se traslada del componente al tiempo de integración y a la caja que hay que diseñar después.
Acá está el anuncio original publicado por Seeed Studio.
