Arduino presentó el UNO Media Carrier (ASX00083), una placa portadora que amplía la conectividad multimedia de los computadores de placa única UNO Q y VENTUNO Q. Su función es concreta: llevar a conectores estándar las interfaces de cámara, pantalla y audio que hoy quedan escondidas detrás de los cabezales JMEDIA y JMISC de 60 pines.
¿Qué interfaces expone exactamente?
Para captura de imagen, la placa entrega dos conectores MIPI-CSI de 22 pines y cuatro carriles, compatibles con sensores como el IMX219, el mismo que monta el Camera Module 2 de Raspberry Pi. La sección de video usa un conector MIPI-DSI de 22 pines que soporta pantallas de cuatro carriles, incluidas las táctiles de 5, 8 y 10,1 pulgadas.
El audio se reparte en tres jacks de 3,5 mm: una entrada de micrófono combinada con salida de audífonos, una salida de línea y una salida de auricular con etapa diferencial Clase AB.
Hasta ahora, llegar a esas interfaces obligaba a fabricar adaptadores propios contra los conectores JMEDIA y JMISC. El carrier reemplaza ese trabajo por conectores de cinta plana que cualquiera con una cámara o una pantalla de ecosistema Raspberry Pi ya tiene en el cajón.
La placa en una tabla
| Interfaz | Conector | Detalle |
|---|---|---|
| Cámara | 2 × MIPI-CSI de 22 pines | 4 carriles, compatible con IMX219 |
| Pantalla | 1 × MIPI-DSI de 22 pines | 4 carriles, táctiles de 5, 8 y 10,1 pulgadas |
| Audio | 3 × jack de 3,5 mm | micrófono con audífonos, línea, auricular Clase AB |
| Expansión | JMEDIA y JMISC passthrough | CCI I2C a 1,8 V, MCU I2C4 a 3,3 V, PSSI de 8 bits, GPIO |
| Alimentación | Anfitriona o DC de 7 a 24 V | header de 4 pines y entrada VCOIN de 3,0 V, máximo 3,6 V |
¿Qué señales quedan disponibles para otros módulos?

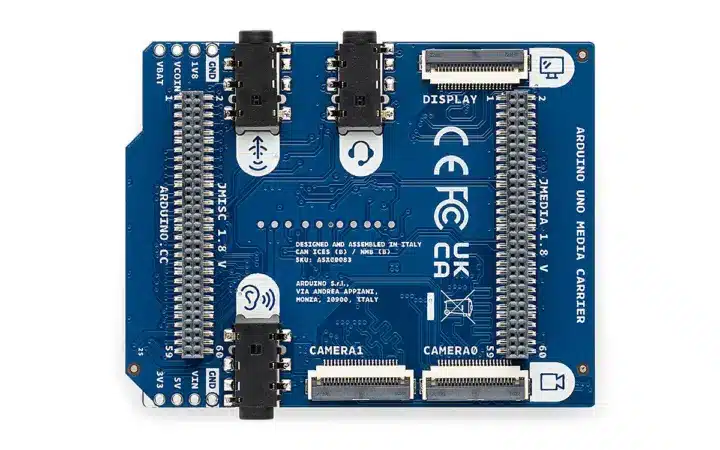

Los conectores JMEDIA y JMISC usan un diseño passthrough, así que las señales de la placa anfitriona siguen accesibles para apilar módulos adicionales. Entre las expuestas están el bus CCI I2C a 1,8 V, el MCU I2C4 a 3,3 V, una interfaz de cámara paralela PSSI de 8 bits, GPIO del SoC a 1,8 V y GPIO del microcontrolador a 3,3 V. La placa incorpora además cuatro LED RGB.
La alimentación puede venir desde la placa anfitriona a través de JMEDIA y JMISC, o desde una entrada DC independiente de 7 a 24 V mediante un header de cuatro pines. También hay una entrada VCOIN de 3,0 V para el reloj de tiempo real de la placa anfitriona, con un máximo de 3,6 V.
Medidas, temperatura y documentación
El carrier mide 68,58 × 53,34 mm, cifras que en pulgadas dan 2,7 × 2,1 exactas: el contorno está trazado sobre grilla imperial, algo esperable en una familia que arrastra el formato clásico del UNO. El rango de operación especificado va de -10 °C a 60 °C, es decir, grado comercial. Queda lejos del rango industrial habitual de -40 °C a 85 °C, así que no es candidata para gabinetes a la intemperie sin acondicionamiento térmico.
El hardware llega acompañado de documentación de pinout, hoja de datos, esquemáticos en PDF, archivos CAD de Altium y modelos STEP. Ese paquete es el que más pesa para quien integra: con los STEP se puede encajar la placa en un gabinete antes de comprarla, y con los esquemáticos se audita el ruteo de las líneas MIPI, que son diferenciales y poco tolerantes al ruido.
Arduino publicó además un tutorial para conectar el UNO Q y el carrier a una pantalla táctil MIPI-DSI de Waveshare. La documentación completa está en el sitio oficial.
¿A quién le sirve esta placa?
El perfil obvio es el prototipado de equipos con visión artificial y una interfaz gráfica propia: quioscos, control de acceso, inspección en línea de producción, cartelería interactiva. Con dos entradas de cámara simultáneas también quedan a mano la visión estéreo y los montajes con una cámara de contexto más otra de detalle, sin sumar hardware externo de captura.
Para talleres de la región, el detalle práctico es que los sensores IMX219 son de los módulos de cámara más baratos y difundidos del ecosistema Raspberry Pi, y las pantallas MIPI-DSI de 5 a 10,1 pulgadas se venden como repuesto genérico. La placa portadora resuelve el conector, que es justamente la parte que no se improvisa con cables.
