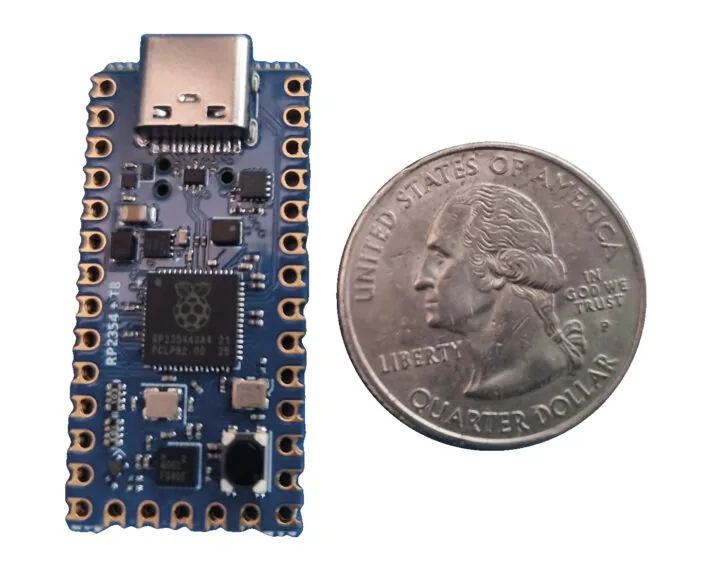

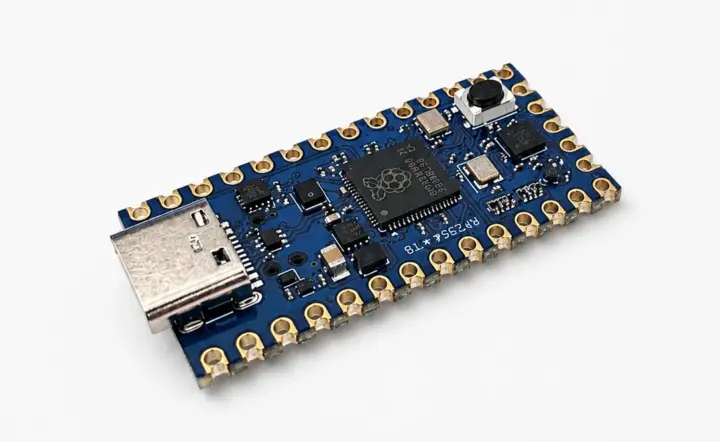

La placa Forgix de Adiuvo Engineering es un kit de desarrollo que empareja un microcontrolador Raspberry Pi RP2354, con 2 MB de flash, y una FPGA Efinix Trion T8 dentro del formato de una Teensy 4.0.
La placa también incluye un chip PSRAM de 16 Mbit, un puerto USB-C, un pulsador, un LED RGB, y orificios pasantes y castellados enrutados hacia el MCU RP2354 o hacia la FPGA Trion T8 para SPI, I2C, UART, ADC, USB 1.1 e interfaces personalizadas.
¿Qué lleva exactamente la Forgix por dentro?
Las especificaciones de la placa Forgix:
- SoC Raspberry Pi RP2354B: CPU doble núcleo Arm Cortex-M33 a 150 MHz con Arm TrustZone y arranque seguro, más doble núcleo RISC-V Hazard3 a 150 MHz (pipeline en orden de 3 etapas, RV32IMAC con extensiones Zba, Zbb, Zbs, Zbkb, Zcb, Zcmp y Zicsr). Se pueden usar hasta dos núcleos a la vez: 2 Arm, 2 RISC-V, o 1 Arm más 1 RISC-V.
- Memoria 520 KB de SRAM en chip.
- Almacenamiento 2 MB de flash apilada en el encapsulado.
- FPGA Efinix Trion T8F49 conectada al RP2354 por SPI, con 7.384 elementos lógicos, 8 multiplicadores embebidos, 122,88 kbit de RAM interna, 4 relojes globales desde pines GPIO, 1 oscilador de bajo consumo y 1 PLL. Encapsulado BGA-49 de 3x3 mm.
- PSRAM 16 Mbit QSPI (APS1604M).
- USB 1 puerto USB Type-C para alimentación y programación.
- Depuración Tag-Connect TC2030 SWD.
- Alimentación entrada de 5 V DC por USB-C, 3,3 V para las E/S y 1,1 V para el núcleo de la FPGA.
- Dimensiones 36 x 18 mm (huella compatible con Teensy 4.0).

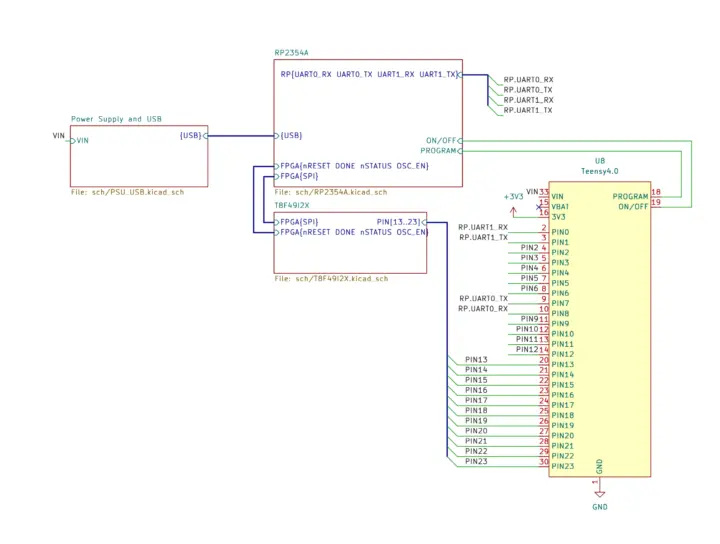

Los orificios pasantes y castellados siguen el formato de la Teensy 4.0 (aunque no el mismo pinout). Los pines 0-1, 2-3 y 7-8 se conectan al RP2354 para UART y GPIO, mientras que el resto va directo a las E/S de la FPGA Trion T8 para lógica personalizada. Para el detalle del ruteo, conviene revisar el artículo de Control Paths.
¿Es realmente abierta?
La empresa liberó los archivos de diseño de hardware en KiCad, los esquemáticos en PDF, el firmware en C para el RP2354, el código Python del cargador de bitstream que corre en el host y un proyecto RTL de LED tipo Plasma para la interfaz Efinity, todo en Bitbucket. La documentación es escasa, así que recomiendan seguir el instructivo de Control Paths enlazado arriba para dar los primeros pasos.
¿Con qué se puede comparar?
La Forgix es bastante singular, por lo que no tiene un competidor directo. Entre lo más cercano hay diseños que también combinan MCU y FPGA, como la Shrike-lite (Renesas ForgeFPGA más RP2040) y la Pico-Ice (Lattice ICE40 UltraPlus 5K más RP2040). También existe la Clintech Pico RP2354B, aunque sin FPGA.
Para dimensionar el precio a la baja, USD 50 equivale a unos 47.000 pesos chilenos al cambio de julio de 2026, sin contar envío ni el IVA de importación, un rango razonable para quien quiera experimentar con lógica reconfigurable sin saltar a kits FPGA de gama alta que superan fácil los USD 150.
Adiuvo Engineering ya toma pedidos de la placa Forgix por USD 50 más envío e impuestos.
