WCH CH32V205 es una MCU RISC-V de 32 bits con frecuencia de hasta 192 MHz con 32 KB de SRAM, 256 KB de flash y una interfaz de host/dispositivo USB 2.0 de alta velocidad con una PHY de 480 Mbps.
El nuevo microcontrolador también cuenta con otra interfaz de dispositivo/host USB 2.0 de velocidad completa (12 Mbps), un puerto USB PD, ochenta GPIO, un ADC de 12 bits y 16 canales, una interfaz de tecla táctil de 16 canales y otras interfaces como CAN Bus, USART, I2C, SPI y QSPI.

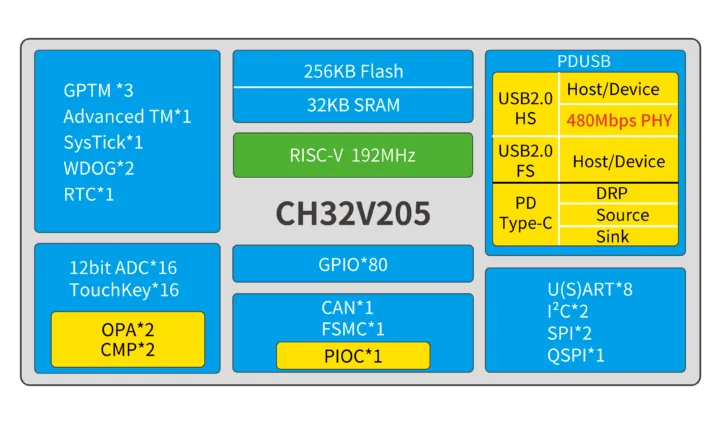

WCH CH32V205 especificaciones:
- Núcleo MCU: procesador central QingKe RISC-V3B de 32 bits de hasta 192 MHz
- Memoria y almacenamiento 32 KB SRAM 256 KB Flash Controlador de memoria estática flexible (FSMC)
- Periféricos Controlador USB 2.0 de alta velocidad de 480 Mbps y PHY Controlador USB 2.0 de velocidad completa y PHY Controlador USB PD y tipo C y PHY 8 USART, 2 I2C, 2 SPI, 1 QuadSPI Interfaz de depuración en serie de 1 cable (predeterminada)/2 cables 1 CAN 2.0B Hasta 80 GPIO con 16 interrupciones externas Programable Controlador de E/S de protocolo (PIOC). Nota: probablemente algo similar a las E/S programables (PIO) de Raspberry Pi RP2040/RP2350 Analógico 2 grupos de voltaje analógico CMP 2 grupos de OPA/PGA/CMP ADC de 16 canales y 12 bits TouchKey de 16 canales 2 grupos de DMA de uso general de 16 canales Temporizadores: 4 grupos de temporizadores
- Administración de energía Voltaje de suministro – 3,3 V Modos de bajo consumo – Suspensión/Parada/En espera Restablecimiento de encendido/apagado, monitor de voltaje programable
- Paquetes: LQFP48, LQFP64, LQFP100
El CH32V205 parece basarse en el CH32V203 anterior, pero ofrece más GPIO, un puerto USB HS de 480 Mbps y compatibilidad con USB-C PD, entre otros cambios. Como nota al margen, si prefiere obtener una MCU RISC-V más potente con una interfaz USB 3.0, entonces vale la pena echarle un vistazo al WCH CH32H417.
Las versiones en inglés de la hoja de datos y el manual de referencia del CH32V205 sabe pueden encontrar en la página de descarga, pero para los ejemplos de código C (CH32V205EVT.ZIP), actualmente debe dirigirse a la página de descarga en chino. El desarrollo sabe puede realizar a través del IDE de MounRiver, pero la cadena de herramientas GCC de CNLohr (CH32fun) pronto podría admitir el nuevo microcontrolador RISC-V, ya que CH32V203 y CH32V208 ya son compatibles.
Le enteré de los chips CH32V205 hoy, ya que WCH comenzó a vender paquetes de 5 muestras por $6,67 en AliExpress, o alrededor de $1,34 por unidad (CH32V205CCT6 – paquete de 48 pines). Sin embargo, la placa de evaluación CH32V205RCT-R0-1v0 no parece estar disponible para la venta en este momento.
