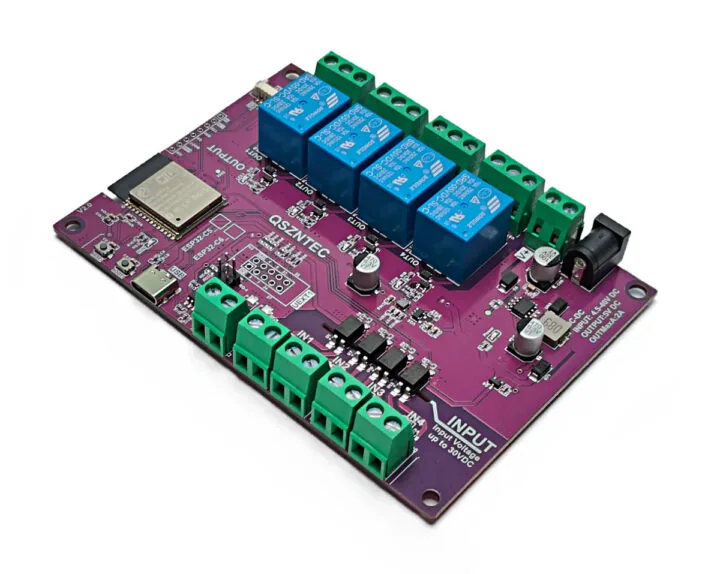

La Maker Go ESP32-C5-EVB es una placa basada en el chip ESP32-C5 que incorpora cuatro relés, cuatro entradas optoaisladas, comunicación RS-485 y soporte para Wi-Fi 6, Bluetooth Low Energy 5.0 y conectividad Thread/Zigbee.

Se trata de una variante de la Maker Go ESP32-C6-EVB lanzada en 2024, la cual reemplaza el módulo ESP32-C6 por uno ESP32-C5, sustituyendo además un cabezal GPIO por un bloque de terminales para RS-485. Aunque la versión anterior era un clon de la Olimex ESP32-C6-EVB, la Olimex ESP32-C5-EVB recientemente lanzada presenta un diseño de relés de doble canal distinto.

El diseño físico de la placa permite una integración sencilla en gabinetes estándar, facilitando su despliegue en entornos de control.

Especificaciones de la Maker Go ESP32-C5-EVB:

  • Módulo inalámbrico: DOIT ESPC5-32 basado en Espressif Systems ESP32-C5, procesador RISC-V de 32 bits hasta 240 MHz, núcleo de bajo consumo a 40 MHz, 384 KB SRAM, 320 KB ROM y soporte para flash externa.
  • Conectividad: Wi-Fi 6 de doble banda (2.4 GHz y 5 GHz), Bluetooth 5.0 LE, radio 802.15.4 para Zigbee 3.0, Thread 1.3 y Matter. Memoria flash SPI de 4MB y antena de PCB.
  • USB: Puerto USB Type-C para programación y depuración JTAG.
  • Entradas/Salidas: 4 relés (10A/240VAC) con bloques de terminales de 3 pines, 4 entradas optoaisladas para voltajes de hasta 30VDC, bloque de terminales RS485 y 2 conectores UEXT.
  • Depuración: Conector ESP-DEBUG compatible con ESP-PROG.
  • Miscelánea: Botones de reset y usuario, LED de usuario.
  • Alimentación: 4.5 – 40V DC mediante jack DC o bloque de terminales de 2 pines.
  • Dimensiones: 12.2 x 8.7 mm.

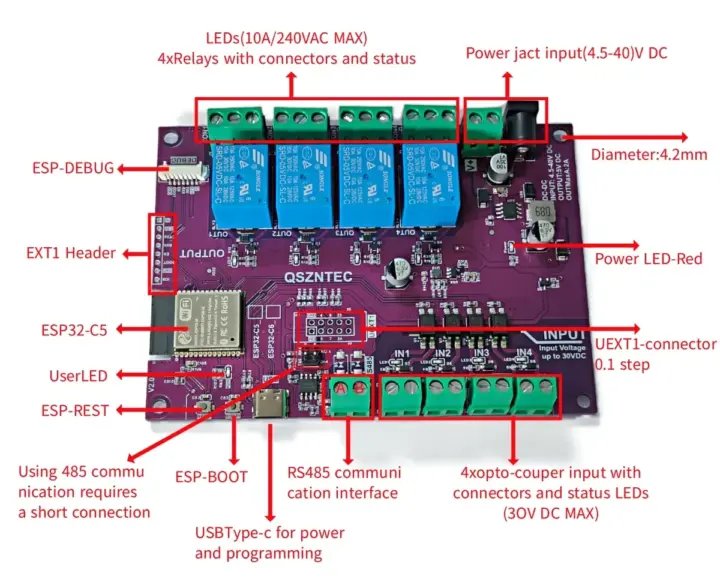

Detalle de las especificaciones técnicas de la placa con relés
Detalle de las especificaciones técnicas de la placa con relés

La documentación técnica es fundamental para los desarrolladores que buscan implementar esta placa en sus sistemas de control.

La empresa proporciona esquemáticos en PDF y ejemplos de código Arduino para manejar el bus RS485, los relés y las entradas optoaisladas en una wiki en ICBBuy, donde el dispositivo aparece listado bajo el nombre ESP32-C5-EVBPlus.

Carcasa opcional para montaje en riel DIN
Carcasa opcional para montaje en riel DIN

Para instalaciones industriales, se ofrece una carcasa compatible con riel DIN que permite organizar el cableado de forma profesional.

La placa se encuentra disponible en AliExpress por 21.15 USD (solo placa), mientras que la carcasa para riel DIN tiene un costo adicional de 7.12 USD. Alternativamente, es posible adquirir la placa y el combo placa+carcasa en Tindie por 14.95 USD y 20.95 USD, respectivamente.

Vía CNX Software.
