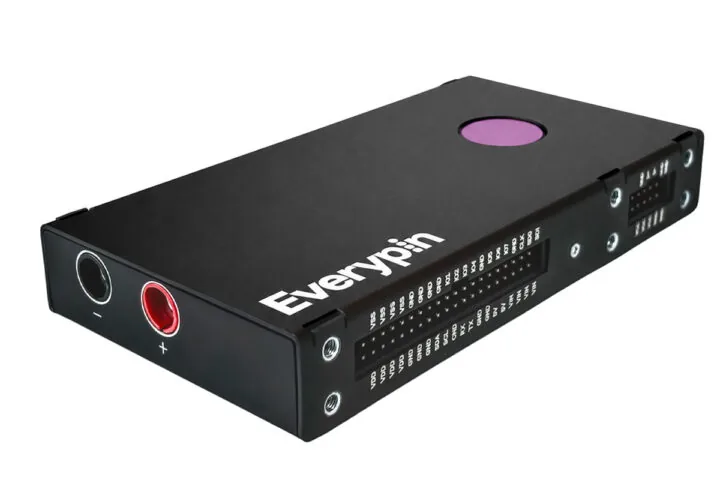

La empresa finlandesa Everypin presentó el PwrBlock 323, una fuente de poder USB-C PD programable diseñada específicamente para bancos de prueba automatizados. Entrega de 1 a 32 V con hasta 3 A, con una salida de hasta 92 W a partir de una fuente USB-C PD de 100 W, y admite conmutación de alimentación por software, medición de tensión y corriente, y ciclado de encendido del equipo bajo ensayo (DUT, por su sigla en inglés).

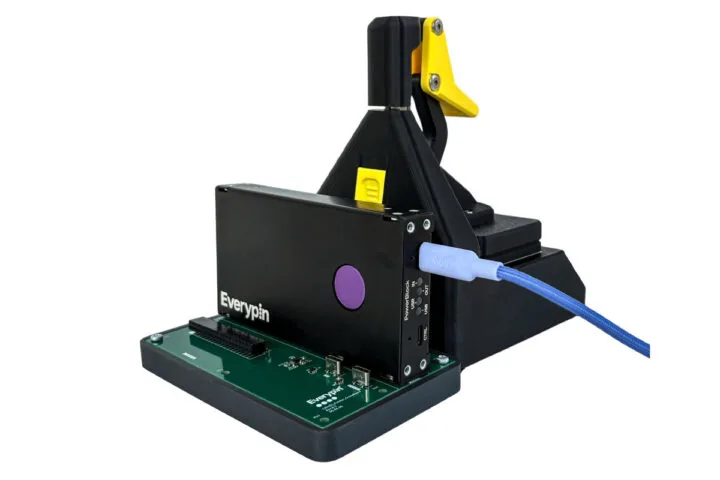

La compañía destaca que el PwrBlock 323 puede montarse dentro de una plantilla o soporte de pruebas usando sus puntos de fijación y sus conectores de pines, para controlar y alimentar al equipo bajo ensayo directamente como parte de la secuencia automatizada. Suma así una opción más a las fuentes de laboratorio USB-C programables como Ampisu, PocketPD y BenchVolt PD.
¿Qué trae por dentro?
Especificaciones del PwrBlock 323:
- Microcontrolador: STMicro STM32G0C1CEU con núcleo Arm Cortex-M0+.

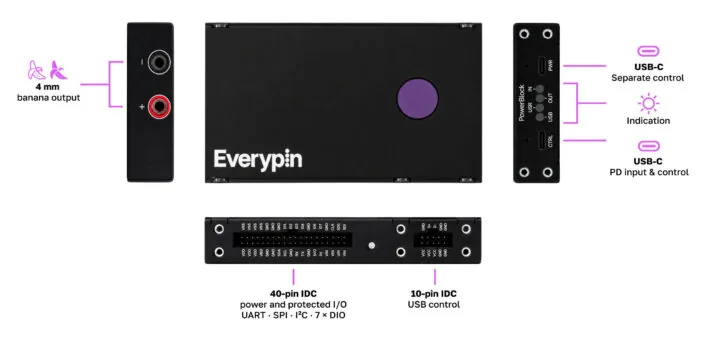

- USB: 2 puertos USB tipo C para alimentación y control, más un conector de control USB IDC de 10 pines que se enlaza a un computador anfitrión o a un controlador de pruebas.
- Expansión: conector de 40 pines con paso de 2,54 mm para entrada y salida de potencia (VIN, VDD, VSS) y conector de entradas y salidas protegidas (UART, SPI, I²C y 7 líneas digitales).
- Varios: 4 indicadores para USB, USR, OUT e IN.
- Entrada de alimentación: USB-C PD (nominalmente 20 V y 5 A) y pines VIN del conector de 40 pines.
- Salida (por conector banana de 4 mm y conector de 40 pines): tensión de 1 a 32 V en un canal único no aislado, corriente de hasta 3 A y potencia máxima cercana a 92 W, que exige una fuente USB-C PD de 100 W.
- Resolución: 10 mV entre 1 y 24 V, 20 mV por encima de 24 V, y 1 mA en corriente.
- Exactitud: ±0,1% + 30 mV, con regulación de carga menor o igual a 0,1% en las tensiones ensayadas.
- Rizado: hasta 65 mVpp, medido sobre el prototipo v0.1.
- Eficiencia: hasta 92% a 32 V y 3 A.
- Circuitos de potencia: controlador reductor-elevador LM51772, INA229 para medición de tensión y corriente, y TPS259830 para protección de entrada.
- Protecciones: sobrecorriente, sobretensión, sobrepotencia y sobretemperatura.
- Dimensiones: 130 x 70 x 20 mm, en un diseño cerrado y pensado para plantillas de prueba, con varios agujeros de montaje.
¿Cómo se controla desde el software?

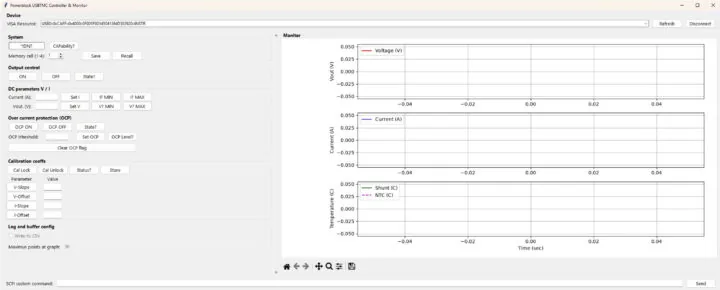

El módulo se comanda con instrucciones SCPI por USB y puede manejarse desde Python, herramientas compatibles con VISA o scripts de prueba propios. Eso permite que un script fije límites de tensión y corriente, encienda o apague la salida, y lea las mediciones de forma automática dentro de una secuencia de ensayo. La compañía menciona además una interfaz gráfica propia, el PwrBlock USBTMC Controller & Monitor, para pruebas manuales y depuración. El dispositivo también se integra con el entorno HardPy para pruebas automatizadas de producción.
¿Qué se libera y bajo qué licencia?
Everypin planea publicar los archivos de diseño del hardware, el firmware del STM32, el software en Python, la documentación y la interfaz gráfica en su cuenta de GitHub cerca del cierre de la campaña o cuando los productos empiecen a despacharse. Los archivos de hardware y mecánica saldrán bajo licencia CERN-OHL-W-2.0, el firmware y el software anfitrión bajo Apache 2.0, y la documentación bajo CC BY 4.0.
¿Cuánto cuesta y cuándo llega?
El PwrBlock 323 ya está disponible en Crowd Supply con una meta de financiamiento de 3.000 dólares. Una unidad completamente ensamblada cuesta 230 dólares, sin incluir el cable USB-C ni el adaptador de corriente. El envío es gratis dentro de Estados Unidos y cuesta 12 dólares para pedidos internacionales. La campaña termina el 1 de octubre de 2026 y los pedidos se esperan para el 30 de marzo de 2027. Everypin señala que si bien la placa y las carcasas se fabrican en China, el ensamblaje final, la programación del firmware, la calibración y las pruebas de fin de línea se completan en Finlandia.
| Dato | PwrBlock 323 |
|---|---|
| Rango de salida | 1 a 32 V, hasta 3 A, cerca de 92 W |
| Control | SCPI por USB, Python, VISA, HardPy |
| Precio unitario | 230 dólares, sin cable ni adaptador |
| Envío internacional | 12 dólares |
| Entrega estimada | 30 de marzo de 2027 |
Para un taller de la región, la cuenta que importa no es solo el precio del módulo sino el desfase: la campaña cierra en octubre de 2026 y el despacho se estima recién para marzo de 2027, es decir unos cinco meses de espera antes de que el equipo entre a un banco de pruebas. El envío internacional de 12 dólares es de los más bajos que se ven en este tipo de campañas, aunque no considera derechos de internación.
