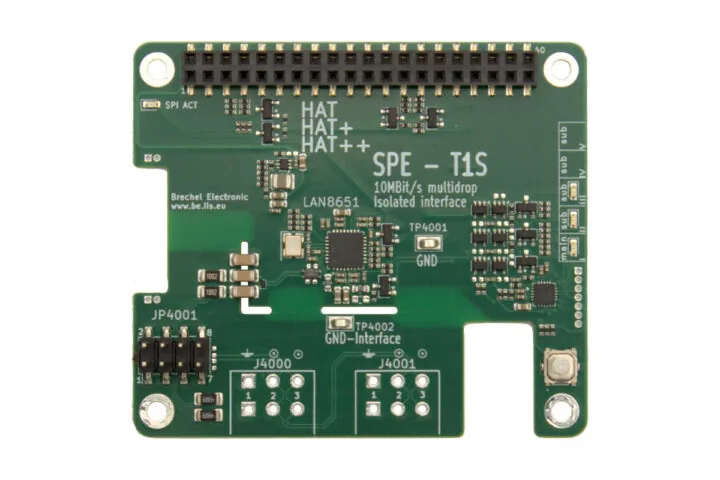

Brechel Electronic, empresa alemana especializada en comunicaciones industriales, lanzó dos placas de expansión Single Pair Ethernet (SPE) para Raspberry Pi: la BE-IIS-HPP-T1S y la BE-IIS-HPP-T1L. Ambas agregan comunicación Ethernet de 10 Mbit/s sobre un solo par trenzado a los SBC de Raspberry Pi, y apuntan a evaluación tecnológica, prototipado de redes industriales y laboratorios educativos.

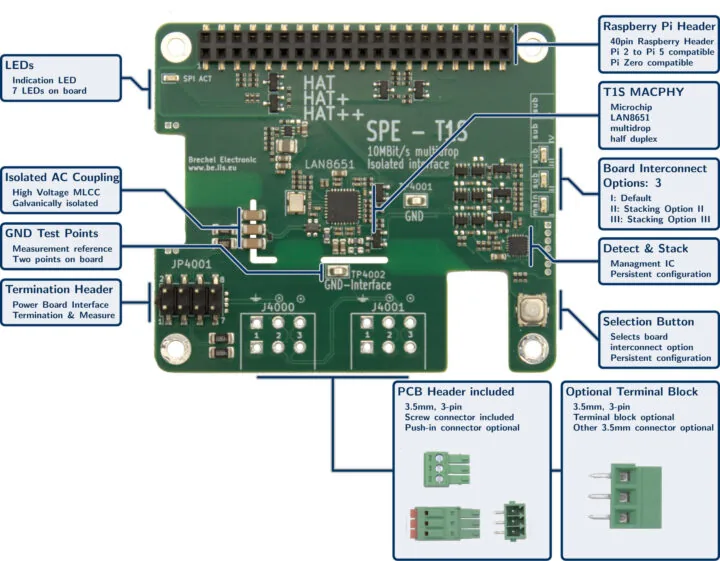

La T1S se basa en el MAC-PHY Microchip LAN8651 (10BASE-T1S) y soporta el estándar IEEE 802.3cg sobre redes multipunto de hasta 8 nodos, con distancias de hasta 25 metros sobre un bus compartido. Para enlaces punto a punto de mayor alcance, la T1L usa el MAC-PHY Analog Devices ADIN1110. Las dos forman parte del ecosistema BE-IIS HAT++, que permite apilar varias HAT de comunicación industrial sobre una misma Raspberry Pi sin generar conflictos de recursos SPI o GPIO.
¿Qué diferencia a la T1S de la T1L?
Aunque el hardware es casi idéntico, la variante T1L reemplaza el MAC-PHY de Microchip por el ADIN1110 de Analog Devices, optimizado para enlaces 10BASE-T1L punto a punto de largo alcance, y mantiene la aislación galvánica y el cumplimiento HAT+ presentes en la T1S.

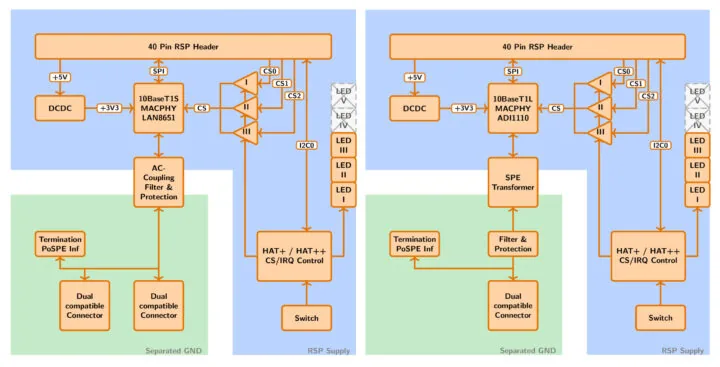

Diagrama de bloques (izquierda: 10BASE-T1S, derecha: 10BASE-T1L).
Especificaciones técnicas
- Compatibilidad: cumplen Raspberry Pi HAT+. La T1L soporta Pi 3, 4, 5 y Zero 2 W; la T1S soporta Pi 2, 3, 4, 5, Zero y Zero 2 W.
- Topología: la T1L ofrece enlace punto a punto de largo alcance 10BASE-T1L; la T1S, red multipunto 10BASE-T1S con al menos 8 nodos sobre hasta 25 metros.
- Aislación galvánica: la T1L usa acoplamiento por transformador con rating de 2.250 V DC durante 60 segundos; la T1S, acoplamiento capacitivo con separación mínima de 5 mm.
- Interfaz con el host: header de 40 pines de Raspberry Pi y bus SPI de alta velocidad (SPI0.0, SPI0.1 y SPI0.2).
- Apilamiento: soporta el ecosistema BE-IIS HAT++ (hasta 5 HAT distintas o hasta 3 del mismo tipo por sistema), con función "Detect & Stack" y configuración persistente.
- Consumo: alimentación principal de 5 V (unos 35 mA a 5 V y 9 mA a 3,3 V), con Power over Single Pair Ethernet (PoSPE) opcional de hasta 1 A y entrada de 9 V a 33 V.

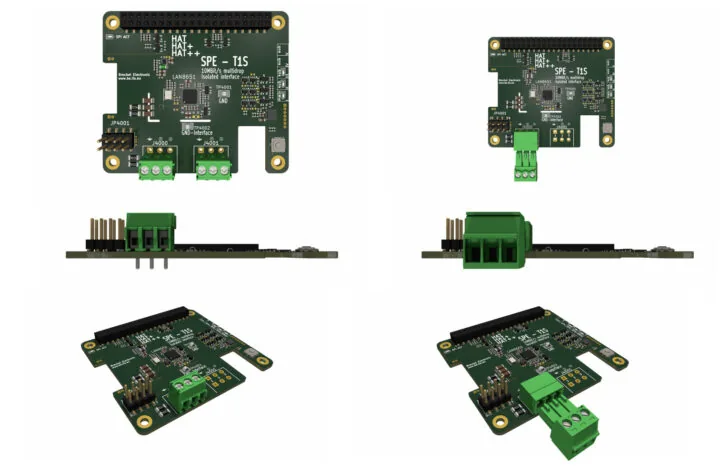

- Dimensiones: 65 mm x 56 mm, formato Raspberry Pi HAT+ (altura de stack recomendada de 15 mm).
- Indicadores: 7 LED en placa, incluidos SPI ACT y LINK_ST.
¿Cómo se configuran en Raspberry Pi?
Ambas HAT son compatibles con el instalador BE-IIS, que instala automáticamente los drivers, los overlays de Device Tree y los servicios de sistema necesarios en Raspberry Pi OS. Una vez instaladas, las placas aparecen como interfaces de red estándar y se pueden configurar y probar con herramientas comunes como ethtool. La empresa publica software y documentación de código abierto en GitHub.
En el mundo maker existen otras opciones de Single Pair Ethernet, como el Arduino UNO SPE Shield, también basado en el Microchip LAN8651 para redes multipunto 10BASE-T1S, y el kit MicroMod Single Pair Ethernet de SparkFun, que usa el ADIN1110 para enlaces largos 10BASE-T1L.
¿Cuánto cuestan y dónde se compran?
La versión 10BASE-T1S se vende a 95,54 euros (unos 115 dólares, cerca de 109.000 pesos chilenos), mientras que la 10BASE-T1L cuesta 113,07 euros (unos 135 dólares, alrededor de 128.000 pesos chilenos). Ambas se despachan desde Alemania y están disponibles en DigiKey y en la tienda Tindie de la empresa. La ficha completa está en sus páginas de producto.
