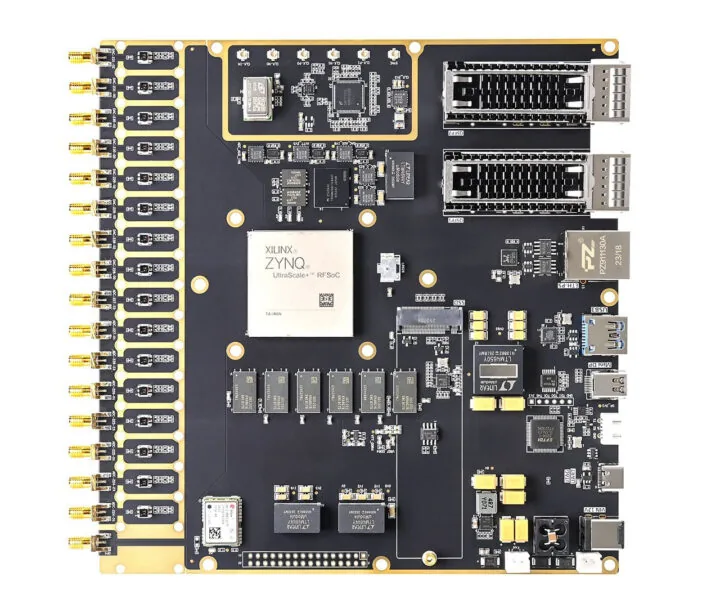

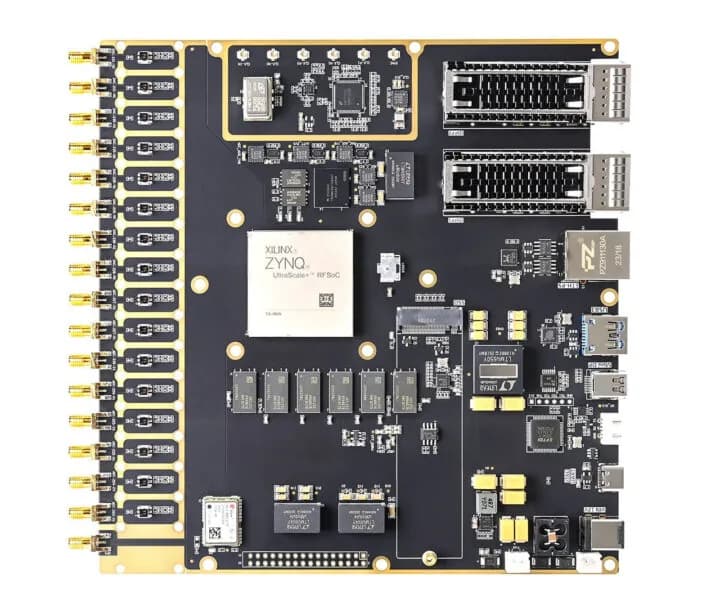

La placa de radio definida por software (SDR) PZSDR P047 RF-ADC y RF-DAC está basada en el RFSoC AMD Zynq UltraScale+ ZU47DR. Este sistema incluye un procesador Cortex-A53 de cuatro núcleos, una CPU de tiempo real Cortex-R5F de doble núcleo, lógica FPGA, ocho RF ADC y ocho RF DAC.

La placa cuenta con 6GB de memoria DDR4 (4GB para el PS y 2GB para el PL), 8GB de memoria flash eMMC y 512 Mbit de flash QSPI. Además, dispone de ranuras para tarjetas microSD y M.2 NVMe para almacenamiento, salida de video mini DP, puerto Gigabit Ethernet RJ45, dos bahías QSFP28 de 100 Gbps, un puerto USB 3.0, interfaces de depuración JTAG/serial y un header de E/S de 32 pines. Aprovecha todos los canales de radiofrecuencia del RFSoC con 8 conectores de recepción y 8 de transmisión, además de varias entradas de reloj. La empresa indica que la PZSDR P047 es ideal para aplicaciones inalámbricas MIMO avanzadas como comunicaciones celulares y de onda corta.

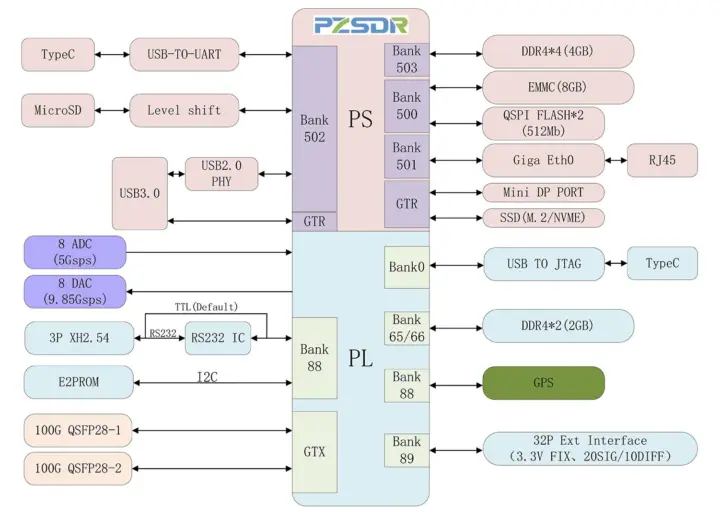

Especificaciones técnicas del PZSDR P047

  • SoC FPGA – AMD Xilinx Zynq UltraScale+ ZU47DR (XCZU47DR-2FFVE1156I). Procesador de aplicaciones: Arm Cortex-A53 de cuatro núcleos con NEON y punto flotante de precisión simple/doble; caché L1 de 32KB/32KB, caché L2 de 1MB. Procesador de tiempo real: Arm Cortex-R5F de doble núcleo con punto flotante; caché L1 de 32KB/32KB y TCM. FPGA: 930,300 celdas lógicas, 13 Mbit de RAM distribuida, 1080 bloques de RAM, 38 bloques Nvit, 80 bloques UltraRAM (22.5 Mbit), 4272 slices DSP. Memoria: 256KB de memoria en chip con ECC. Interfaces estándar: 214x PS I/O, UART, CAN, USB 2.0, I2C, SPI, GPIO de 32 bits. Interfaces de alta velocidad: 4x PS-GTR, PCIe Gen1/2, SATA 3.1, DisplayPort 1.2a, USB 3.0, SGMII. RF: 8x DAC de 14 bits, 8x ADC de 14 bits.
  • Memoria del sistema – 6GB DDR4; 4 GB DDR4 para PS, 2 GB DDR4 para PL.
  • Almacenamiento: 8 GB de flash eMMC, 512 Mbit de flash QSPI, SSD NVMe opcional vía zócalo M.2 Key-M, ranura para tarjeta MicroSD.
  • Señales RF: 8 conectores ADC; resolución de 14 bits, tasa de muestreo hasta 5 Gsps. 8 conectores DAC; resolución de 14 bits, tasa de muestreo hasta 9.85 Gsps. Entrada RF de hasta 6 GHz.
  • Entradas de reloj: Conector SYNC para señal de sincronización. Conectores CLK-P1/CLK-N1: reloj diferencial de 156.25 MHz para la sección MGT. Conectores CLK-P0/CLK-N0: reloj diferencial de 125 MHz para la sección MGT. Conector CLK-IN: entrada de reloj externo de alta precisión (por defecto utiliza el OCXO de 19.2MHz integrado).
  • Salida de video: Mini DP (PS).
  • Redes y transceptores: Puerto Gigabit Ethernet RJ45 (PS), 2 bahías QSFP28 conectadas a transceptores GTY de 100 Gbps.
  • GNSS: GPS y Beidou con señal PPS.
  • USB: Puerto USB 3.0 Tipo-A (PS).
  • Serial: Conector UART/RS232 (PS).
  • Depuración: Conector USB-C para JTAG/UART.
  • Expansión: Header GPIO de 32 pines con 20 E/S a 3.3V.
  • Varios: Botón de reinicio, interruptores de selección de modo de arranque (JTAG, QSPI, tarjeta SD o eMMC).
  • Fuente de alimentación: 12V/3A mediante jack de CC o header interno.
  • Dimensiones: Placa de 180 x 175 mm; carcasa de 188 x 183 x 52 mm.
  • Rango de temperatura: -40°C a +85°C.

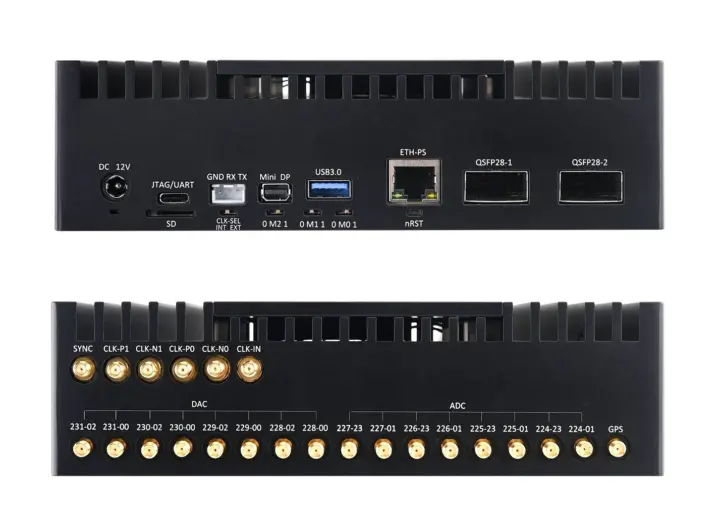

Carcasa sin ventilador para la placa P047 RF-ADC RF-DAC
Carcasa sin ventilador para la placa P047 RF-ADC RF-DAC

La carcasa metálica y los puertos del panel frontal/trasero muestran la integración física del sistema. Puzhi promete que los patrocinadores tendrán acceso a lógica FPGA, Arm Vitis, PetaLinux, RF y demos de PYNQ para facilitar el inicio del desarrollo. La versión PDF de los esquemáticos se publicará tras finalizar la campaña de crowdfunding. Mientras tanto, han publicado un manual de usuario que detalla las características del hardware.

La última vez que cubrimos una plataforma AMD Zynq RFSoC fue en 2022, con el Avnet XRF16 SoM basado en Zynq UltraScale+ Gen3 ZU49DR RFSoC. El ZU49DR es similar al ZU47DR utilizado aquí, excepto que duplica el número de canales ADC y DAC a dieciséis. En aquel momento, el SoM se vendía por 24,995 USD y la placa portadora por 4,995 USD.

En comparación, la Puzhi PZSDR P047 parece una opción más económica con un aporte de 6,699 USD a través de Crowd Supply. La recompensa incluye la placa, carcasa metálica, adaptador de corriente de 12V/3A, antena GPS, 23 cables RF, cables USB y Ethernet, tarjeta microSD de 32 GB y lector de tarjetas. El precio incluye envío mundial y las entregas están programadas para noviembre de 2026. Resulta llamativo el uso de Crowd Supply, dado que la empresa ya tiene una placa ZU47DR similar listada por 5,545.41 USD en AliExpress, incluyendo envío.

Vía CNX Software.
