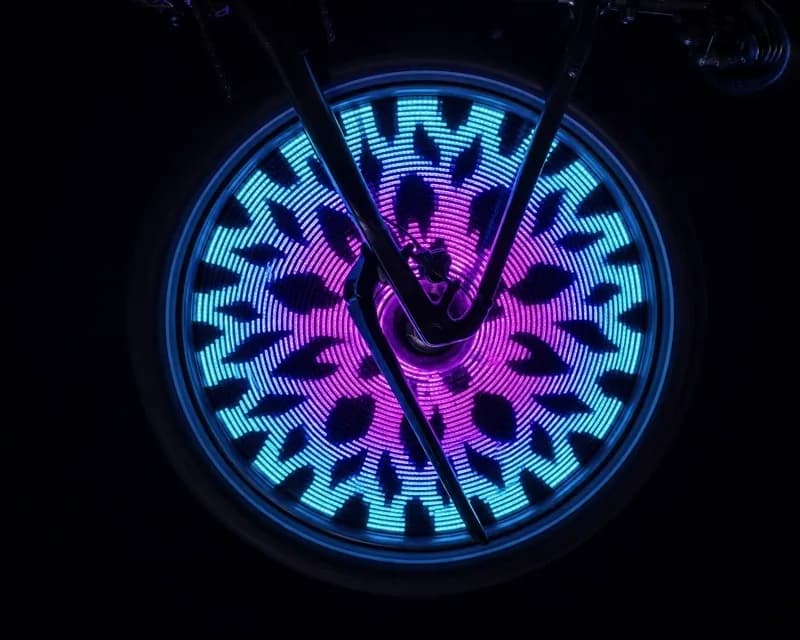

La maker Erin St Blaine publicó en el sistema de guías de Adafruit un proyecto que convierte una bicicleta en un espectáculo de luces rodante, una rueda de persistencia de visión (POV, por su sigla en inglés).
El montaje usa seis tiras de LED de alta velocidad repartidas en tres rayos de la rueda, con un microcontrolador Feather que corre CircuitPython para dibujar patrones de colores e imágenes mientras la rueda gira. Un sensor magnético mide la velocidad de la rueda, así el programa ajusta los tiempos tanto si se pedalea lento como si se baja rápido por la calle.
¿Cómo se cargan las imágenes?
El proyecto trae gráficos de ejemplo, y se pueden sumar diseños propios guardando archivos .bmp o .gif directamente en la Feather. Se cambian imágenes, logos, símbolos o patrones, o lo que quepa en 36 píxeles de luz girando.
El efecto se nota más en persona. A las cámaras les cuesta registrar bien una pantalla de persistencia de visión, pero al ojo humano los LED individuales desaparecen y el dibujo parece flotar dentro de la rueda en movimiento.
Adafruit la propone para las bicicletas de Burning Man, las cicletadas nocturnas tipo Critical Mass, festivales, desfiles o para cualquiera que sienta que a su bicicleta le faltan LED.
Lo que dice la guía
La guía explica el principio y advierte sobre la dificultad del montaje.
Ilumina tu bicicleta para la temporada de festivales o para las cicletadas nocturnas de Critical Mass. Destaca entre la multitud con una pantalla de persistencia de visión hecha a medida en la rueda, y carga docenas de imágenes propias para armar el paseo que siempre soñaste. La persistencia de visión es el efecto que se produce cuando los ojos retienen una imagen por un instante después de que desaparece. Al hacer parpadear los LED con patrones sincronizados con cuidado mientras gira la rueda, esos puntos de luz individuales parecen fundirse en una imagen completa que flota. Esta guía muestra cómo construir una pantalla de doble cara con tres rayos para rueda de bicicleta. Requiere soldaduras delicadas para dejar todo cableado de forma ordenada y firme, así que no es un proyecto para principiantes. Incluye código de ejemplo en CircuitPython e imágenes, y es fácil cambiar las ilustraciones por las tuyas o adaptar el diseño a tu rueda y a tu configuración de LED.
Los componentes
La guía se arma con dos productos de Adafruit.
- Adafruit Feather RP2040, el microcontrolador que corre CircuitPython.
- Tiras de LED DotStar de Adafruit, los LED direccionables de alta velocidad que dibujan la imagen.
La guía completa, con el código y el paso a paso del cableado, está en CircuitPython POV Bike Wheel.
