Investigadores del Instituto de Tecnología de Shibaura, en Japón, desarrollaron una herramienta de diseño paramétrico que transforma hojas planas de papel en sensores ponibles helicoidales que se pliegan por sí solos. El enfoque integra electrodos de cinta de cobre y adapta automáticamente la forma del sensor a las dimensiones del cuerpo, lo que podría simplificar el monitoreo de biosenales con dispositivos vestibles.
El trabajo fue liderado por Hiroki Shigemune, profesor asociado de la Facultad de Ingeniería de esa universidad, junto a Yugo Takashima. El equipo buscaba resolver un problema conocido en el diseño de dispositivos ponibles: hacer que un sensor plano calce bien sobre una parte del cuerpo que es curva. En vez de moldear el sensor a mano o depender de correas y adhesivos, el sistema genera patrones diseñados para plegarse en estructuras tridimensionales.
¿De dónde viene la idea?
El concepto se inspiró en las enredaderas trepadoras, que envuelven naturalmente sus soportes en forma helicoidal y se adaptan a lo que encuentran alrededor. Al combinar ese principio con la tecnología de autoplegado del papel, los investigadores pueden convertir las dimensiones de un dedo, una muñeca o un brazo en un patrón bidimensional imprimible.
¿Cómo se fabrica un sensor que se pliega solo?

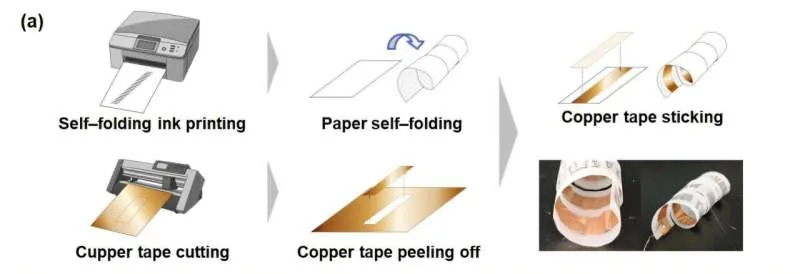

El proceso de fabricación comienza imprimiendo los patrones de autoplegado sobre una hoja plana de papel con una impresora de tinta especializada. Los patrones impresos hacen que el papel se doble y se retuerza automáticamente a lo largo de líneas de plegado predefinidas. A medida que las pestañas individuales se deforman de manera gradual, la hoja plana adopta una estructura helicoidal tridimensional que se ajusta al cuerpo de quien la lleva y conserva flexibilidad para acompañar el movimiento.
Los electrodos de cinta de cobre se integran en la estructura resultante, lo que permite medir biosenales sin necesidad de correas ni adhesivos convencionales. La herramienta de diseño, entonces, puede generar estructuras ponibles personalizadas según las medidas de la parte del cuerpo que se quiera monitorear.
¿Por qué importa esta manera de fabricar?
La propuesta ataca un cuello de botella poco discutido de la electrónica vestible. La mayoría de los prototipos de laboratorio se construyen a mano, uno por uno, y esa etapa manual es la que hace caro personalizar un dispositivo para cada usuario. Acá el ajuste no lo hace un artesano: lo hace un parámetro de entrada, la circunferencia del dedo o del brazo, que el software convierte en un patrón distinto.
El papel aporta lo suyo. Es liviano, barato, ampliamente disponible y sigue la forma del cuerpo sin la rigidez de un sustrato plástico grueso, tres condiciones que importan cuando el dispositivo tiene que usarse durante horas. La combinación de diseño paramétrico, fabricación por autoplegado y electrodos integrados apunta hacia electrónica vestible personalizable para distintos usuarios y distintas partes del cuerpo.
El detalle del cobre
Los electrodos de cinta de cobre no son un accesorio menor en esta receta. La cinta de cobre adhesiva es uno de los insumos más accesibles del taller de electrónica, se consigue en cualquier distribuidor de componentes y se corta con tijeras. Para un laboratorio universitario o un hacedor en Chile, ese es el punto interesante: la parte cara de un sensor biomédico comercial suele ser el electrodo y su adaptación anatómica, no la electrónica de lectura, que se resuelve con un amplificador de instrumentación y un microcontrolador común.
El trabajo apunta a futuros dispositivos de monitoreo de biosenales donde la flexibilidad, la construcción liviana y el ajuste cómodo sean determinantes.
