Los interruptores mecánicos pueden parecer anticuados, y además tienden a fallar. Todo el mundo está acostumbrado a las pantallas táctiles del teléfono y de otros equipos, así que vale la pena considerar sensores táctiles para el próximo proyecto. El autor conocido como Tarantula3 publicó los detalles de cómo usar el TP223 en lugar de interruptores comunes, según reseñó Hackaday.
¿A través de qué materiales funciona?
Estos módulos baratos funcionan a través de plástico, vidrio o madera, lo que abre muchas posibilidades para armar un panel frontal. Mientras más grueso sea el material sobre el módulo, menos sensible queda el interruptor, aunque eso no siempre es malo. A veces conviene justamente bajar la sensibilidad. Un panel más grueso, una superficie de contacto más chica o un condensador externo reducen el alcance del sensor.
¿Cuánto consume?
Llenar un proyecto de interruptores electrónicos puede hacer temer por las baterías. Según Tarantula3, los módulos consumen menos de 2 microamperes en reposo.

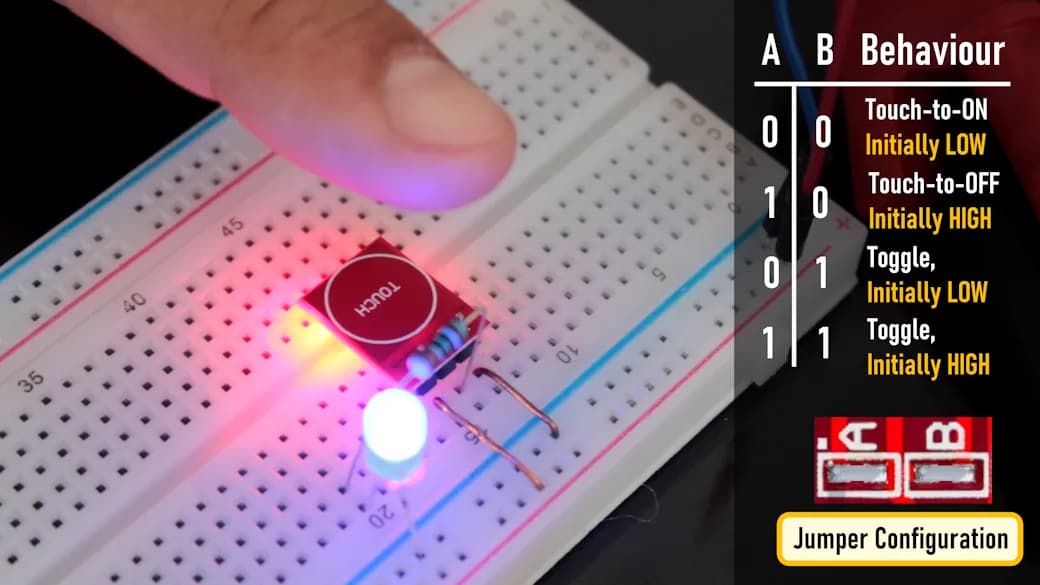

¿Cómo se configura con los puentes A y B?
La configuración se hace con soldadura. El módulo trae dos puentes, sin soldar de fábrica, y eso da cuatro estados posibles. Por defecto, la salida pasa a nivel alto cuando alguien toca el sensor y se mantiene así hasta que suelta el dedo.
- Puente A soldado. Invierte la salida.
- Puente B soldado. La salida cambia de estado con cada toque, como un interruptor de palanca.
- Ambos puentes soldados. Funciona como palanca, pero con el estado por defecto invertido.
Si aparecen activaciones falsas, conviene agregar un condensador pequeño que filtre la alimentación del módulo.
Usos en impresión 3D y encendido
Los módulos sirven para integrarse en piezas impresas en 3D y sumar interruptores a un diseño propio. Con algo de trabajo, hasta podrían funcionar como interruptores de encendido.
