Incluso quienes tenemos una mente tecnica dedicamos muy poco tiempo a pensar en los cables que transportan nuestras senales y hacen todo el trabajo importante que necesitamos a diario. Detras de que funcionen una linea telefonica o un cable HDMI hay muchisima teoria e ingenieria, pero la mayoria simplemente los enchufa y sigue con lo suyo.
Si ese es tu caso, la charla de Michael Wiebusch en Hackaday Europe puede resultarte particularmente interesante. En ella aborda la teoria de lineas de transmision desde un punto de vista accesible y explica como dos senales distintas pueden viajar en direcciones opuestas por un mismo cable. Luego demuestra la teoria construyendo un cable modem, bueno, mas o menos.
¿Que es realmente una linea de transmision?
Wiebusch arranca mencionando la ecuacion del telegrafista, pero solo como amague: dado el tiempo limitado, opto por una explicacion mas rapida de la fisica involucrada. La clave estuvo en distinguir entre un cable comun y una linea de transmision. Para crear una linea de transmision verdadera, explica, se necesitan dos conductores relativamente cercanos entre si. Esa linea es en la practica una red distribuida de inductancias y capacitancias a lo largo de todo su recorrido, aunque para modelarla se suele hablar de lineas "sin perdidas". Tambien repasa el sentido de los cables coaxiales, en los que un conductor envuelve al otro para blindar la senal del ruido externo y evitar que se filtre hacia afuera.
Hay varios hechos basicos que conviene recordar sobre las lineas de transmision. Son, en esencia, canales por los que viajan senales electromagneticas, y ademas las retrasan. Para una persona la senal parece viajar de forma instantanea, pero toma tiempo. Eso tiene otros efectos: por ejemplo, los cables coaxiales estan rellenos de plastico, un material en el que la velocidad de la luz es cerca del 66% de la velocidad de la luz en el vacio.

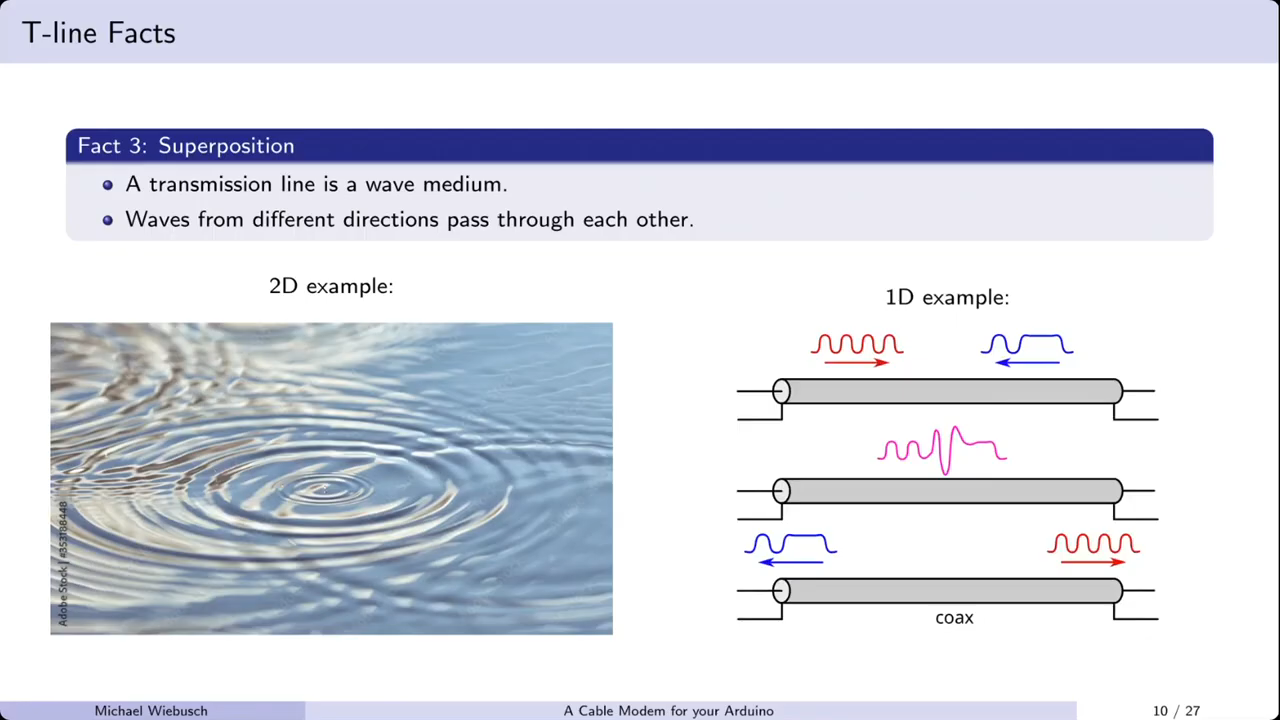

Wiebusch tambien senala que, como medio de ondas, las lineas de transmision permiten que ondas que viajan en distintas direcciones se crucen entre si, igual que las ondas que se expanden en la superficie de un estanque. Por eso es posible tener comunicacion bidireccional en una sola linea. Ademas, es importante terminar bien una linea de transmision para que la onda que envias termine donde quieres, en el receptor. Si no la terminas correctamente, esa onda rebota de un lado a otro, algo indeseable para una transmision limpia.
¿Como se arma el cable modem con un Arduino?

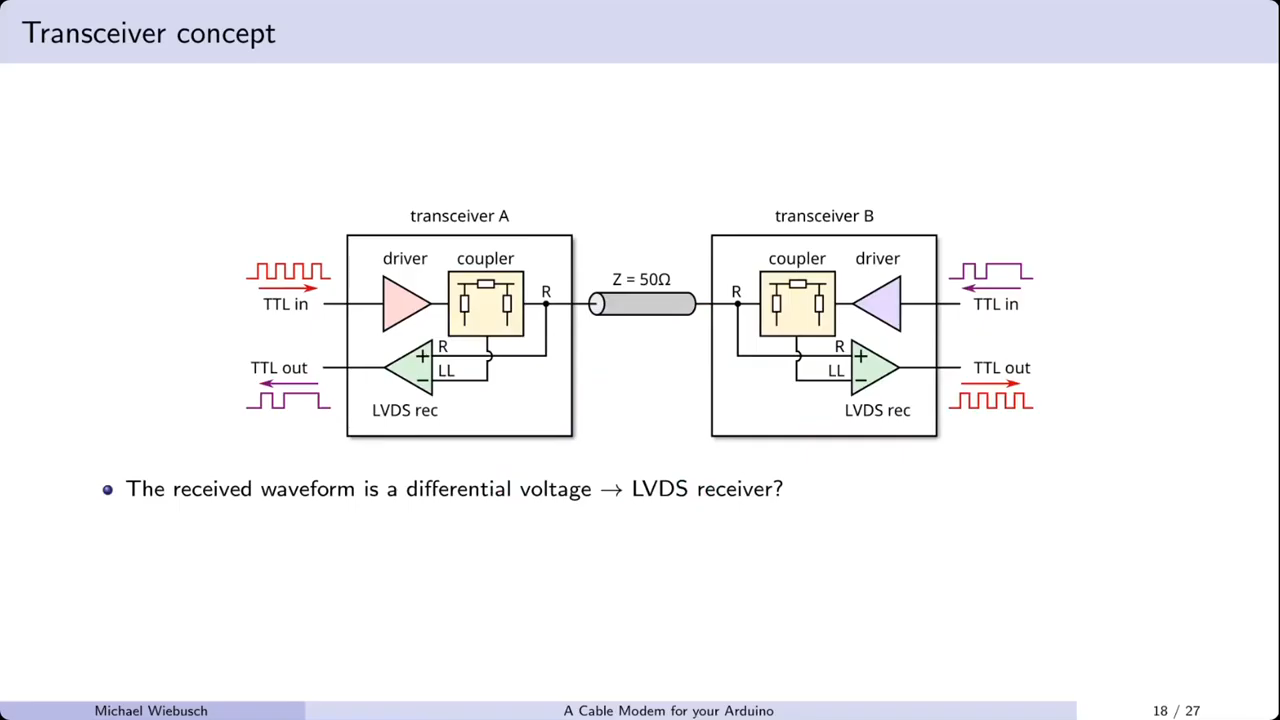

Para demostrar la teoria basica, Wiebusch construye una especie de cable modem con un Arduino y algo de hardware de apoyo. Aclara que no es realmente un modem, porque no hay modulacion ni demodulacion: simplemente inyecta senales TTL por ambos extremos de un cable y las recibe en el otro. La "caja negra" que acopla las senales hacia dentro y hacia fuera de la linea de transmision es un acoplador direccional sencillo. Construido con resistencias y un amplificador operacional, permite enviar una senal por la linea y, al mismo tiempo, recibir otra que viene en sentido contrario.
El diseno funciona incluso con senales logicas de nivel DC, lo que le permite enviar senales TTL por cables coaxiales de 50 y 75 ohmios. Wiebusch destaca que esto tiene aplicaciones practicas evidentes cuando conviene reducir la cantidad de cables al enviar senales en varias direcciones, y lo relaciona directamente con su trabajo profesional en experimentos cientificos.
Si alguna vez quisiste poner a dos dispositivos a comunicarse por un solo cable de forma relativamente simple, la charla de Wiebusch puede serte util. Como minimo, es una buena manera de aprender los fundamentos de las lineas de transmision y entender mejor que ocurre cuando lanzas una senal por un trozo cualquiera de cable.
