La empresa bulgara Olimex presento la PICO-EVB, una placa base pensada para la Raspberry Pi Pico y placas compatibles que resuelve un problema recurrente en la automatizacion casera e industrial: manejar señales de alto voltaje directamente desde un microcontrolador de 3,3V. La placa combina cuatro entradas optoaisladas que aceptan de 3,3 a 30V DC o de 110 a 220V AC con cuatro reles capaces de conmutar 15V DC o 220V AC.
¿Que trae exactamente la PICO-EVB?

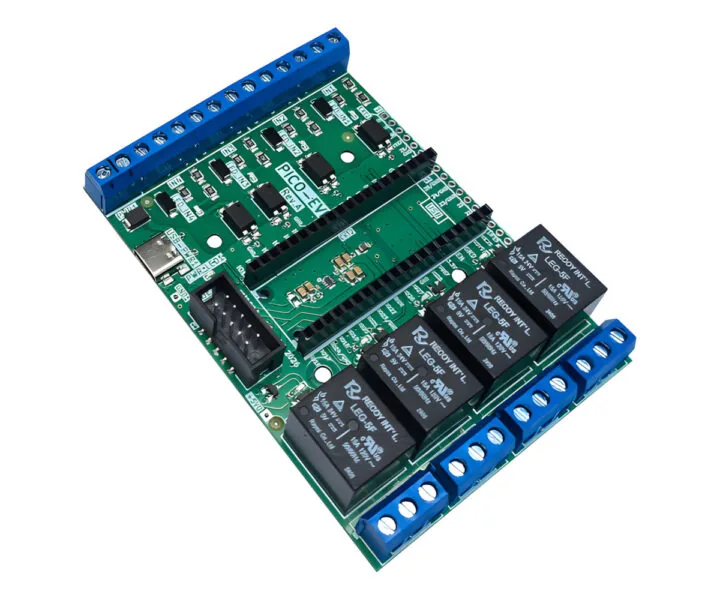

El diseño usa dos headers de 20 pines que permiten conectar la placa Pico de tu preferencia, sumado a un puerto USB-C para alimentacion y programacion, un conector UEXT con señales I2C, UART y SPI para expansion, y LEDs de estado tanto para las entradas como para los reles. Las especificaciones clave son:
- Placas compatibles: Raspberry Pi Pico, Pico 2, Pico W, Pico 2 W y Olimex RP2040-PICO30.
- USB: 1 puerto USB Type-C.
- Entradas y salidas: 4 reles de 15V DC/240V AC, 4 entradas optoaisladas de 3,3 a 30V DC o 110 a 220V AC, conector UEXT (I2C, UART, SPI) y header GPIO de 18 pines sin poblar.
- Indicadores: 4 LEDs de estado para los reles y 4 para las entradas.
- Alimentacion: 5V mediante conector a tornillo, USB-C o el micro USB de la Pico.
- Dimensiones: 100 x 70 mm.
- Rango de temperatura: de -45 grados C a +85 grados C.
¿Es realmente open source?
Como la mayoria de las placas de Olimex, la PICO-EVB es hardware de codigo abierto, con los archivos de diseño en KiCad publicados en GitHub. El repositorio tambien incluye ejemplos listos para usar en Arduino y MicroPython, que sondean las entradas y controlan los reles. Uno de los ejemplos de MicroPython levanta un servidor web para acceder desde el navegador al estado de los pines de entrada y comandar los reles. Ademas, la empresa provee una configuracion YAML para el firmware ESPHome, lo que habilita el soporte del framework de automatizacion Home Assistant.
¿Como se compara con otras placas de reles?
La PICO-EVB esta lejos de ser la primera placa de la familia Pico o RP2040/RP2350 en sumar reles. Otras alternativas incluyen la Waveshare RP2350-Relay-6CH, con seis reles, interfaz RS485 y entrada de 7 a 36V DC, y la PicoRelay8 de 8086 Consultancy, con ocho reles. Sin embargo, es mas dificil encontrar placas que combinen reles con entradas de alto voltaje, donde un competidor directo es la Pimoroni Automation 2040 W, que ofrece un set de caracteristicas distinto.
¿Cuanto cuesta y donde comprarla?
Olimex vende la PICO-EVB por solo 14,95 euros, unos 17 dolares, en su tienda online. Hay que sumar por cuenta propia la placa Pico, que en Chile suele conseguirse a traves de distribuidores de electronica o importacion directa. Para proyectos de domotica o control industrial liviano, el combo Pico mas PICO-EVB queda bajo los 25 dolares en hardware, con la ventaja de tener el diseño completo en KiCad para replicar o modificar.
