David Johnson-Davies, conocido por sus experimentos con microcontroladores AVR, armó un generador de onda cuadrada portátil que cubre de 2 Hz a unos 33,5 MHz, con pasos de ajuste de 2 Hz. El centro del proyecto es un microcontrolador AVR16EB28, que se encarga tanto de generar la señal como de la interfaz de usuario. Lo alimenta una batería LiPo, y el control queda en una pantalla OLED, un encoder rotatorio y un teclado de pulsadores.
La frecuencia se fija con precisión y su valor aparece en la pantalla OLED. El encoder permite cambios rápidos y el teclado sirve para ingresar valores exactos. Todo cabe en una caja compacta, apta para el banco de trabajo o para terreno. La resolución de 2 Hz se mantiene en todo el rango, lo que hace al equipo útil para probar circuitos de audio, filtros y temporizaciones.
Circuito y control con el AVR16EB28
El esquemático es simple. El AVR16EB28 genera la onda cuadrada directamente desde un pin, con la frecuencia calculada por software. El control pasa por la pantalla OLED, el encoder rotatorio y el teclado. La batería LiPo alimenta todo el sistema, con un regulador que entrega un voltaje estable. El proyecto está pensado para replicarse con componentes fáciles de conseguir.
El firmware maneja los pasos de 2 Hz y actualiza la pantalla en tiempo real. El encoder permite recorrer las frecuencias de forma continua y el teclado deja ingresar un valor directo. El código está disponible en el sitio del autor e incluye las bibliotecas para la pantalla y el encoder.
¿Qué se necesita para armarlo?

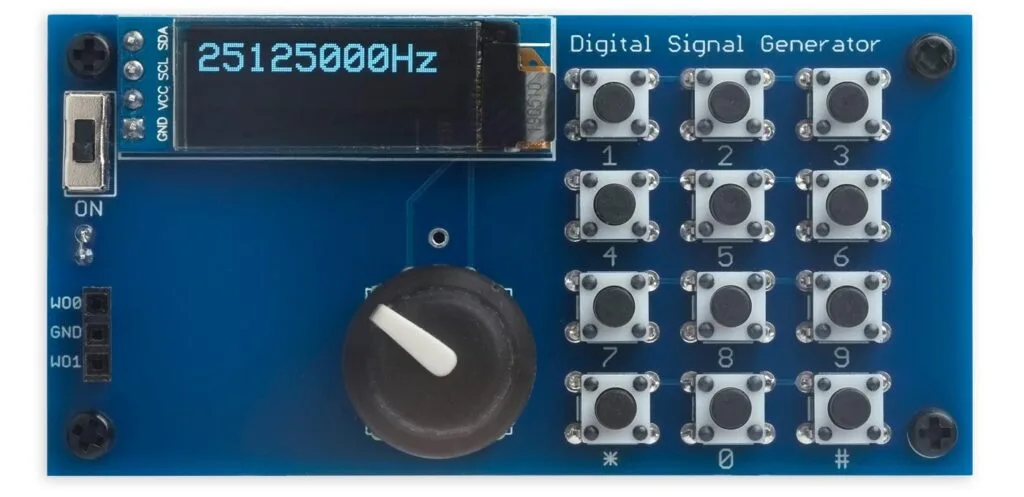

La construcción requiere una PCB, que se puede hacer con una fresadora o encargar a un servicio externo. El montaje está al alcance de quien tenga experiencia soldando SMD, porque el microcontrolador viene en encapsulado de montaje superficial. La batería LiPo va conectada por detrás, y el panel frontal lleva la pantalla, el encoder y el teclado.
Para la alimentación basta una batería LiPo de 3,7 V, con un regulador de voltaje para los 3,3 V del microcontrolador. El consumo es bajo gracias a la pantalla OLED y a una gestión eficiente del modo de reposo. El uso es directo. Se enciende, se elige la frecuencia y se conecta la salida al circuito bajo prueba. La precisión de los pasos de 2 Hz sirve incluso para ajustes finos.
El sitio de David Johnson-Davies tiene el código fuente y los detalles de construcción. Quien quiera profundizar encuentra ahí la documentación completa, con esquemáticos y fotos del montaje. El proyecto muestra que un AVR moderno puede generar señales de alta frecuencia con precisión sin componentes externos complejos.
Según Open Electronics, elegir el AVR16EB28 mantiene la programación simple y el costo bajo, y la pantalla OLED con controles manuales lo hace fácil de usar incluso para quien no conoce los instrumentos profesionales.
