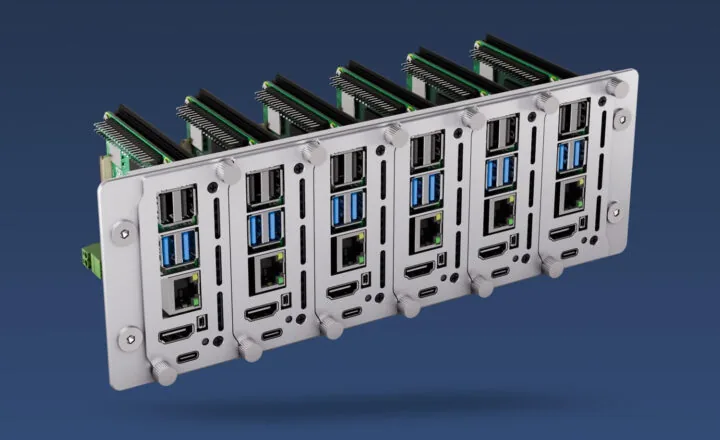

El Waveshare PiRack-M6F es un kit de cluster de servidores multinodo para Raspberry Pi 4 y 5, diseñado para racks de 10 pulgadas y 2U de altura, con capacidad para hasta seis placas Model B y todos los puertos llevados al panel frontal.
Ya habíamos cubierto soluciones de montaje en rack para placas Raspberry Pi, como los paneles de rack de 10 y 19 pulgadas de KKSB y los rack mounts 2U y 3U de 19 pulgadas de MyElectronics, pero se trata sobre todo de soluciones mecánicas. El PiRack-M6F agrega placas adaptadoras que traen todos los puertos de la Raspberry Pi al frente, incorporan un conector de depuración (solo en Pi 5) y una bornera a tornillo en la parte trasera para alimentación de 5V. También admite HATs y placas de expansión, por ejemplo para sumar PoE.

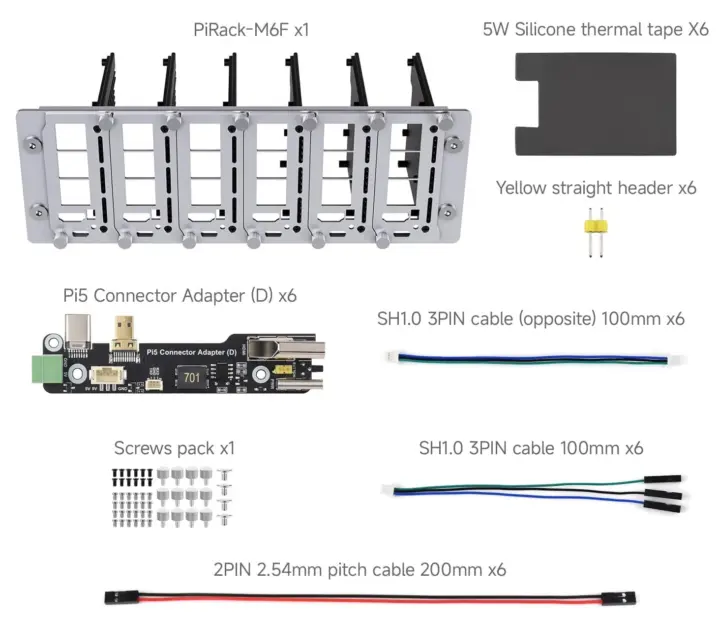

¿Qué trae exactamente el kit?
- Rack PiRack-M6F de aleación de aluminio con espacio de montaje de 2U de altura, diseñado para 6 Raspberry Pi 4/5. Dimensiones: entra en un volumen de 254 x 88 x 85 mm

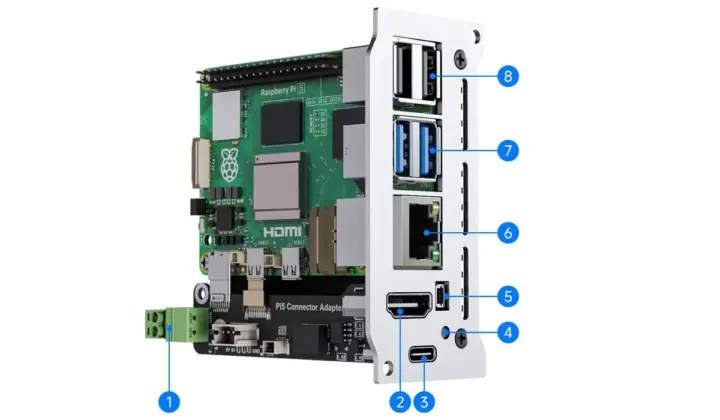

- 6 placas Pi 5 Connector Adapter (D), cada una con conexión al host por mini HDMI y puerto USB-C, salida de video por HDMI de tamaño completo, 1 puerto USB Tipo C para alimentación y datos, puerto UART de depuración (solo Raspberry Pi 5), botón de encendido (solo Raspberry Pi 5) con pulsación larga para apagado forzado y pulsación corta para apagado o encendido por software, y alimentación de 5V por bornera a tornillo o USB-C
- 6 cintas térmicas de silicona de 5W
- 6 headers rectos amarillos
- 6 cables de 3 pines y 100 mm, más otros 6 de 3 pines y 100 mm de estilo distinto, para el puerto de depuración
- 6 cables de paso 2,54 mm y 200 mm para el botón de encendido
- Un paquete de tornillos
¿Cómo se instala?

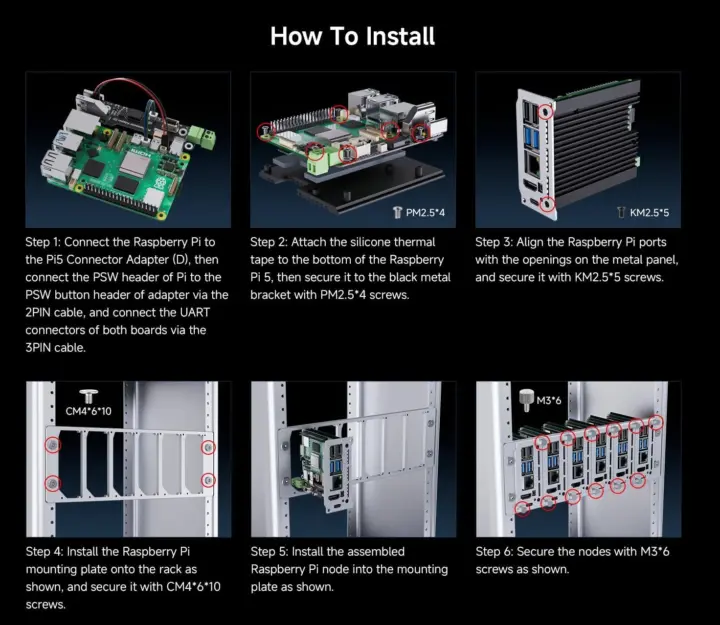

No hay wiki porque es un producto puramente de hardware. Los pasos principales de instalación son conectar cada una de las placas Pi 4/5 a una placa Pi 5 Connector Adapter (D), luego agregar los cables del botón de encendido y de la interfaz UART, además de los pads térmicos, antes de colocar las Raspberry Pi sobre los soportes metálicos y asegurarlas con los tornillos incluidos. Después se inserta y asegura el PiRack-M6F en el gabinete de rack, se montan todas las placas y se conecta la alimentación por la bornera de 5V de cada una.
Lo más parecido al PiRack-M6F que hemos visto es el DeskPi RackMate T1, que también lleva todos los puertos al frente, aunque es un gabinete de rack completo pensado para placas Raspberry Pi y NVIDIA, además de placas madre mini-ITX.
¿Cuánto cuesta y para quién sirve?
Waveshare vende el kit de cluster multinodo PiRack-M6F por 69,99 dólares en su tienda en línea, 84,59 dólares en AliExpress y 96,99 dólares en Amazon.
Puesto en contexto: el rack sale menos que una sola Raspberry Pi 5 de 8 GB, así que en un cluster de seis nodos el chasis representa una fracción menor del costo total. Contando solo las placas, un nodo completo con Pi 5 de 4 GB queda en torno a los 60 dólares antes de almacenamiento y alimentación, de modo que el conjunto de seis nodos ronda los 430 dólares con chasis incluido.
Para quien arma laboratorios en Chile hay dos advertencias prácticas. La primera es que el formato de 10 pulgadas, popular en gabinetes domésticos de red, no es el de 19 pulgadas de los racks de datacenter: conviene medir antes de comprar. La segunda es la alimentación. Seis Raspberry Pi 5 exigidas pueden pedir del orden de 150 W en conjunto por la bornera de 5V, lo que obliga a una fuente de calidad y cableado de sección adecuada. Es el punto donde estos armados suelen fallar, no en la mecánica.
