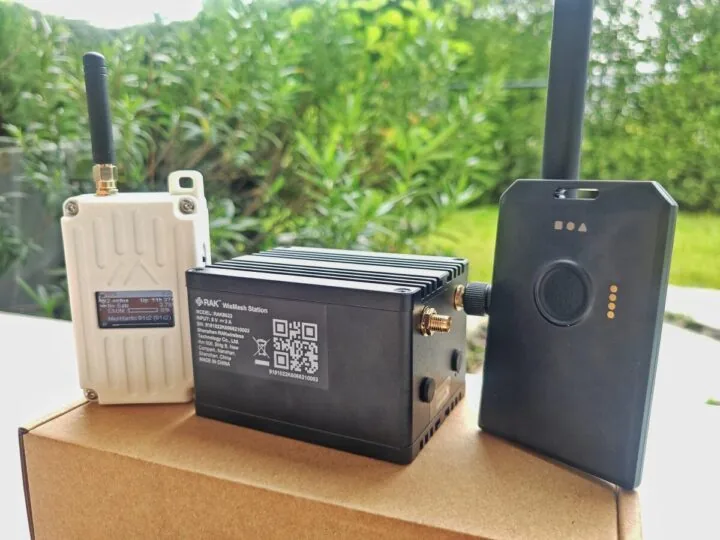

RAKwireless nos envió una muestra de la WisMesh Station, un gateway y estación base Meshtastic basado en una Raspberry Pi 4 Model B, una placa de expansión WisMesh Pi HAT RAK6421, un módulo LoRa y un módulo GNSS, todo alojado en una caja metálica compacta.
Viene con meshtasticd preinstalado, así que funciona apenas se saca de la caja: se conecta y ya se puede usar Meshtastic. Para las pruebas sumamos paquetes de software de comunicación, almacenamiento y visualización como MQTT, Node-RED, InfluxDB y Grafana, siguiendo mayormente la guía de usuario de RAKwireless.
La WisMesh Station se ofrece en dos modelos según potencia de transmisión: el modelo estándar RAK8622, que usa el módulo LoRa RAK13300 (Semtech SX1262 con 22 dBm de potencia), pensado para redes urbanas con nodos cercanos, y el modelo de alta potencia RAK8623 (HP), que usa el módulo RAK13302 (SX1262 más amplificador SKY66122, con 30 dBm o 1W) para enlaces de larga distancia o instalación en puntos altos de zonas rurales. Recibimos la variante estándar RAK8622 por regulaciones de Tailandia.
Qué trae la WisMesh Station
Según la ficha técnica del fabricante, estas son las especificaciones clave:
- SBC: Raspberry Pi 4 Model B (2GB de RAM).
- Placa de expansión: RAK6421 WisMesh Pi HAT+ con EEPROM integrada para metadatos y device tree, lo que permite al firmware Meshtastic detectar y configurar automáticamente los módulos instalados. Trae 4 ranuras de sensores (A, B, C, D), 2 ranuras IO y un ADC de 16 bits (SGM58031, compatible con ADS1115) con 4 canales analógicos 0-3,3V.
- Módulo LoRa: RAK13300 (SX1262, 22 dBm) en el modelo estándar; RAK13302 (SX1262 más booster SKY66122, 30 dBm / 1W) en el HP. Frecuencia seleccionable 800MHz (EU868/IN865/RU864) o 900MHz (US915/AU915/KR920/AS923).
- Módulo GNSS: RAK12501 (Quectel L76K) preinstalado de fábrica, con antena GPS externa vía conector SMA.
- Sensores WisBlock compatibles: RAK1901 (temperatura/humedad), RAK1902 (barométrico), RAK1906 (BME680, calidad de aire 4 en 1), RAK12002 (RTC), RAK12037 (CO2), RAK12020 (luz), RAK12019 (UV), RAK12003 (temperatura IR).
- Software: meshtasticd preinstalado en microSD (la imagen probada usa meshtasticd 2.7.20). Mosquitto, Node-RED, InfluxDB y Grafana los instala el usuario.
- Alimentación: 5V vía USB-C, batería de 3000mAh.
- Dimensiones: 92 x 68,3 x 57,5 mm, caja metálica sin ventilador.
- Peso: 630 gramos.
Unboxing y hardware interno

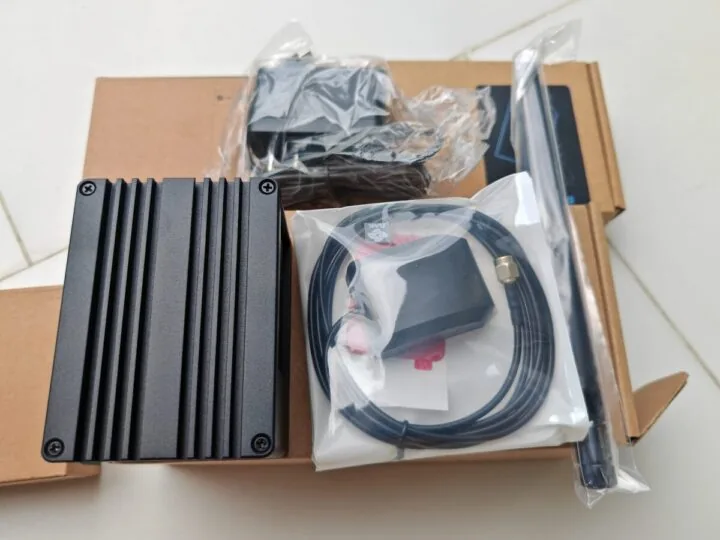

El paquete llegó con el gateway WisMesh Station, antenas LoRa y GPS, adaptador de corriente, una microSD de 16GB con sistema operativo y software precargado, y el manual de usuario.

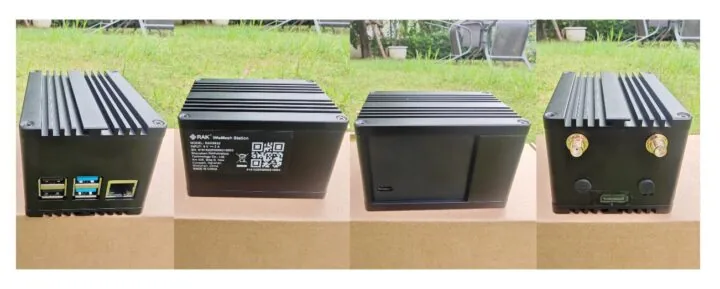

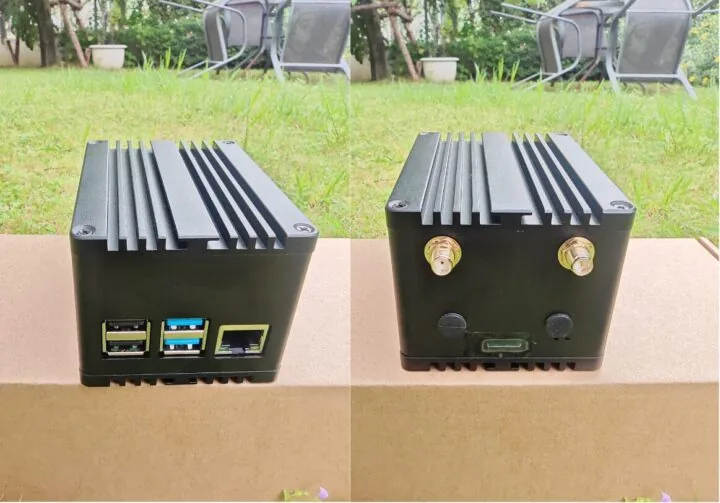

El equipo usa una caja totalmente metálica, la misma del gateway RAK7248. Se siente muy sólida y sirve para instalación permanente. Un lado tiene el conector SMA para GNSS, el RP-SMA para LoRa, la ranura microSD y dos LED; el otro expone los puertos de la Raspberry Pi 4, es decir 4 puertos USB tipo A y Gigabit Ethernet. El conector USB-C de alimentación queda accesible por uno de los lados largos.

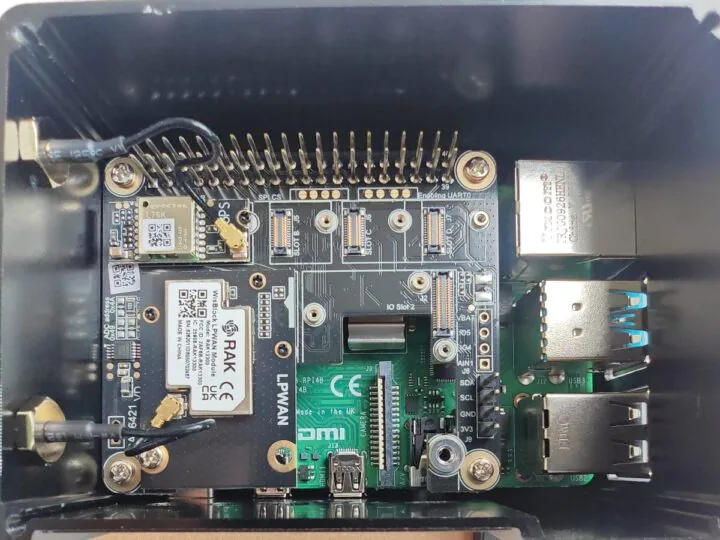

Al abrir la tapa aparece la Raspberry Pi 4 Model B (2GB) con la placa RAK6421 WisMesh Pi HAT montada encima. Sobre el HAT, el módulo LoRa va en una ranura IO y el módulo GNSS RAK12501 en la ranura de sensor A, dejando libres las demás ranuras para módulos WisBlock adicionales.
Nodos de prueba: WisMesh Pocket V2 y WisMesh Tag
Para conectarse al gateway hacen falta nodos, así que RAKwireless también envió dos dispositivos Meshtastic. Ambos se basan en un microcontrolador Bluetooth Nordic nRF52840 junto a un transceptor LoRa Semtech SX1262, una combinación conocida por su bajo consumo, ideal para equipos portátiles.

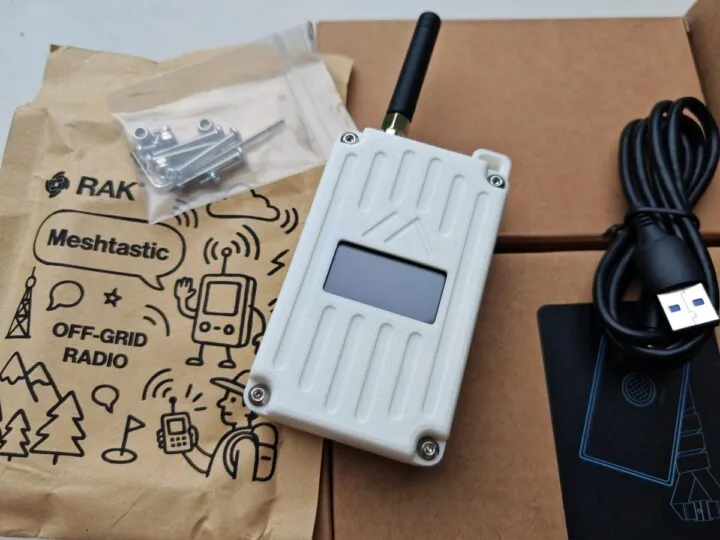

El WisMesh Pocket V2 (RAK10709) usa el módulo WisBlock Core RAK4631 (nRF52840 más SX1262) sobre la placa base RAK19026. Trae GNSS integrado, un acelerómetro LIS3DH para despertar la pantalla al tomar el equipo, un display OLED de 1,3 pulgadas para ver mensajes e información de nodos sin abrir el teléfono, un botón de usuario y una batería de 3.200mAh con protección contra sobretensión. Carga por USB-C y suma conector interno para panel solar.

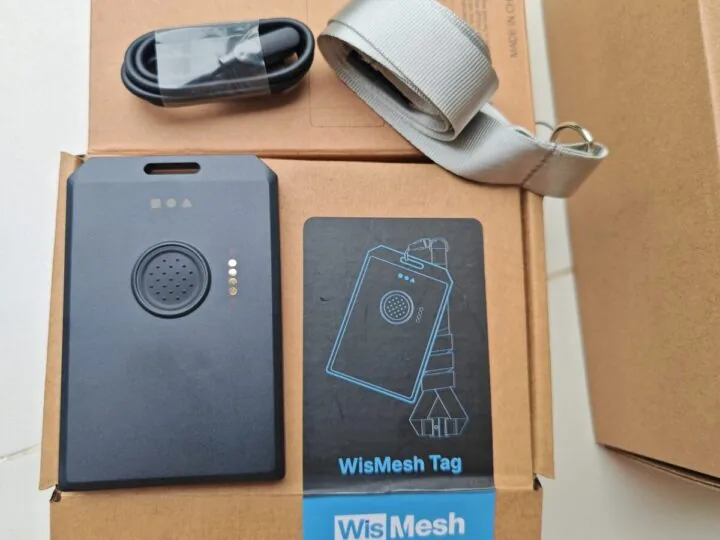

El WisMesh Tag es un tracker más chico y delgado, del tamaño de una tarjeta de crédito y unos 7,5 mm de grosor. RAKwireless lo desarrolló junto a MOKOSmart para competir directamente con el Seeed Studio T1000-E. Usa el mismo chipset nRF52840 más SX1262 que el Pocket V2, pero cambia al módulo GNSS AT6558R, que promete fijar posición más rápido. Trae acelerómetro LIS2DH y batería de 1.000mAh, con certificación IP66 y rango de operación de -20 a +60°C.

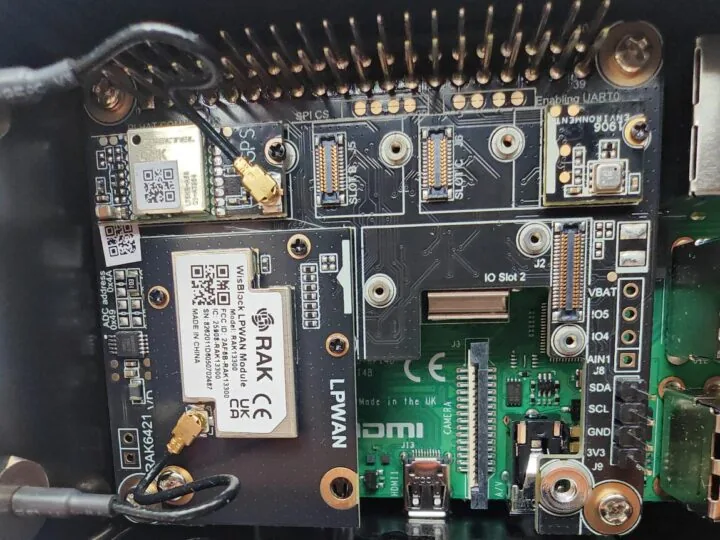

Instalación del sensor RAK1906 (BME680)
Un punto fuerte de la WisMesh Station son las ranuras de expansión WisBlock del RAK6421, que permiten agregar sensores sin soldar ni cablear. Para la revisión sumamos el sensor ambiental RAK1906, basado en el Bosch BME680 4 en 1, que mide temperatura, humedad, presión barométrica y resistencia de gas. Esos valores se pueden procesar con la librería Bosch BSEC para estimar IAQ, TVOC y eCO2.
El proceso es simple: abrir la tapa, enchufar el módulo en una ranura vacía, asegurarlo con un tornillo y cerrar. Como el RAK6421 cumple el estándar HAT+ y trae EEPROM, el firmware detecta automáticamente el nuevo módulo I2C.
¿Cómo se configura el GPS al primer arranque?
Encendemos la estación e ingresamos por SSH con RAKPiOS usando el usuario por defecto (rak) y la clave (changeme), que el sistema obliga a cambiar en el primer inicio. Al ejecutar meshtastic --info solo aparecía el sensor BME680, pero no el módulo GNSS. Resultó ser un tema de configuración que exige especificar los pines TX y RX de forma explícita:
meshtastic --host localhost --set position.rx_gpio 5 --set position.tx_gpio 6
meshtastic --host localhost --set position.gps_mode ENABLED
También se puede hacer desde la interfaz web, en la sección Module Config -> Serial. Con eso el GPS queda operativo y la estación pasa a compartir posición en la malla, además de reportar telemetría del BME680 hacia Node-RED y Grafana, cerrando el flujo completo de gateway Meshtastic con almacenamiento en InfluxDB.
Contexto para makers en Chile y LatAm
Meshtastic funciona en la banda libre de 915MHz para la región americana (US915), así que un gateway de este tipo opera sin licencia en Chile, a diferencia de la variante AS923 probada en Tailandia. La base sobre Raspberry Pi 4 es una ventaja práctica: cualquier integrador local puede reponer la SBC o clonar la microSD sin depender de hardware propietario. Frente a un nodo ESP32 casero (que suele costar bajo USD 30 en distribuidores locales), esta estación apunta al rol de infraestructura fija 24/7, con Ethernet y caja metálica para intemperie, un segmento donde la robustez importa más que el precio.
