Si diriges una oficina meteorológica de gran escala, es probable que tengas acceso a un radar profesional para vigilar los cielos. El resto de los mortales no tenemos tanta suerte. Sin embargo, si te encuentras sin este tipo de hardware, podrías construir el tuyo propio, siguiendo el excelente ejemplo de Koakno.

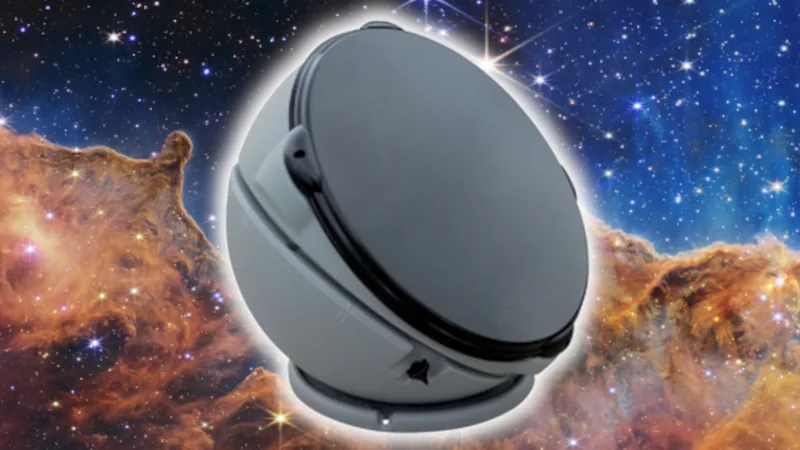

Este montaje utiliza una cúpula satelital rescatada de una vieja casa rodante, la cual [Koakno] consiguió por solo 5 dólares. Específicamente, se trata de una Winegard Carryout Anser GM-5000. Aunque la antena parabólica motorizada fue diseñada originalmente para rastrear satélites de televisión, aquí ha sido reutilizada como una antena de radar de escaneo para señales de banda X. El sistema se empareja con un SDR económico —existen varios modelos en el mercado— que inyecta una señal de 850 MHz, la cual es convertida a 10.4 GHz por el bloque de bajo ruido (LNB) de la GM-5000 y emitida hacia el clima.

¿Cómo funciona el procesamiento de las señales?

Los ecos de la lluvia, el granizo y los escombros rebotan y son convertidos nuevamente a una señal de 850 MHz por el LNB, la cual puede ser capturada por el SDR. Posteriormente, los ecos se grafican en una pantalla de Indicador de Posición en Plano (PPI), mostrando lo que ocurre en la atmósfera alrededor de la cúpula. [Koakno] estima que los rangos de detección alcanzan hasta 40 km para eventos como lluvias intensas, mientras que el núcleo de granizo de una supercelda podría detectarse hasta a 60 km bajo condiciones óptimas.

¿Qué consideraciones legales existen para este radar?

Es importante señalar un detalle crítico. [Koakno] explica que este sistema actualmente infringe las regulaciones de la FCC (y probablemente de otras entidades a nivel mundial), por lo que no debería utilizarse sin las licencias adecuadas para acceder al espectro asignado. Es un estudio útil sobre cómo construir un radar meteorológico, pero quizás no sea algo que puedas simplemente conectar y encender sin meterte en problemas legales.

Si eres un fanático de la caza de tornados o simplemente siempre has deseado observar una pantalla PPI con detenimiento, este podría ser el proyecto ideal para ti. Anteriormente ya hemos presentado otros radares DIY. También nos gustaría conocer el tuyo, así que cuando lo termines y lo documentes, envíanos una nota a través de nuestra línea de sugerencias.

Vía CNX Software.
