WCH presentó los CH32V407 y CH32V467, dos microcontroladores RISC-V de hasta 200 MHz orientados a IoT industrial y aplicaciones de edge AI. Su gracia principal es lo que traen adentro del encapsulado y que en la mayoría de los diseños obliga a poner componentes externos: un controlador Ethernet 10/100 Mbps con MAC y PHY integrados, un PHY USB 2.0 de alta velocidad a 480 Mbps y hasta 8 MB de PSRAM en el propio chip.
Ambas familias se construyen sobre el núcleo propietario QingKe V3V de 32 bits con extensiones vectoriales RVV, que entrega 4,11 CoreMark/MHz, una cifra superior a la de un núcleo Arm Cortex-M4 típico, según informó CNX Software. La diferencia entre las dos referencias es acotada pero define el caso de uso: el CH32V467 suma 4 MB u 8 MB de PSRAM, lo que lo vuelve más apto para interfaces gráficas y paneles HMI.
¿Qué cambia tener el PHY Ethernet dentro del chip?
En un diseño convencional con microcontroladores de esta gama, la conectividad cableada exige un PHY externo, su cristal, sus condensadores de desacople y el enrutado diferencial de las líneas MII o RMII. Integrar MAC y PHY en el mismo silicio elimina ese bloque completo del circuito impreso: menos componentes en la lista de materiales, menos superficie de placa y un problema menos de integridad de señal. Para un nodo industrial que solo necesita un conector RJ45 y alimentación, la simplificación es directa.
CH32V407 frente a CH32V467
| Característica | CH32V407 | CH32V467 |
|---|---|---|
| PSRAM en chip | No | 4 MB u 8 MB |
| SRAM | 200 KB | 200 KB |
| Flash | 512 KB | 512 KB |
| Ethernet MAC + PHY | Sí (10/100 Mbps) | Sí (10/100 Mbps) |
| USB 2.0 con PHY 480 Mbps | Hasta 2 puertos | Hasta 2 puertos |
| Uso recomendado | Nodos industriales, pasarelas | Pantallas y HMI |

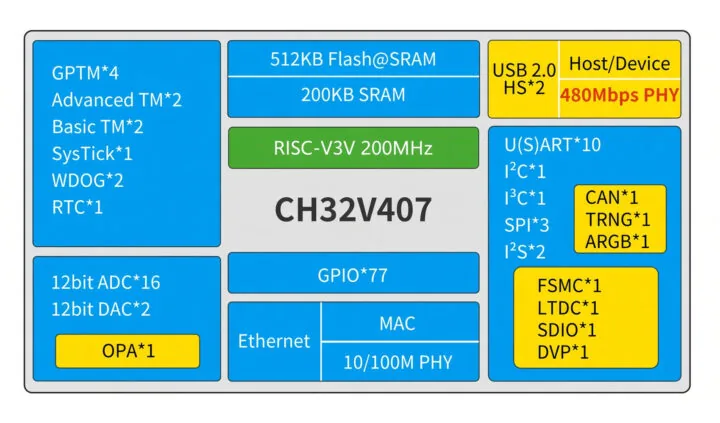

Especificaciones completas
- Núcleo - QingKe V3V RISC-V de 32 bits (IMACV-X, donde X indica extensiones propietarias) a hasta 200 MHz, con juego de instrucciones vectoriales RVV y cómputo paralelo.
- Memoria y almacenamiento - 200 KB de SRAM, 4 MB u 8 MB de PSRAM (solo en el CH32V467), 512 KB de Flash, interfaz SDIO para tarjetas MMC, SD/SDIO y CE-ATA, y controlador FSMC opcional para memoria estática externa o periféricos mapeados en memoria.
- Pantalla - Controlador LCD-TFT (LTDC).
- Cámara - Interfaz de video digital (DVP) de 150 MHz.
- Red - MAC Ethernet de 100 Mbps y PHY de 10/100 Mbps integrados.
- USB - Hasta dos interfaces USB 2.0 de alta velocidad en modo host o dispositivo, con PHY de 480 Mbps incorporado.
- Otros periféricos - Hasta 77 pines de entrada/salida asignables a 16 interrupciones externas, 1 I2C, 1 I3C, 3 SPI, 10 USART, interfaz CAN 2.0B, 2 interfaces de audio I2S, 2 DAC de 12 bits, 2 ADC de 12 bits con 16 canales cada uno, un grupo de amplificadores operacionales y comparadores, salida RGB direccionable, 24 canales de DMA de propósito general repartidos en dos grupos y 6 temporizadores.
- Seguridad - Unidad de cálculo CRC, identificador único de chip de 96 bits y generador de números aleatorios.
- Depuración - Modo de 1 o 2 hilos.
- Alimentación - 2,9 a 3,6 V, modos de bajo consumo Sleep, Stop y Standby, reinicio por encendido y apagado, y monitor de voltaje programable.
- Encapsulados - LQFP64, QFN68 y LQFP100.

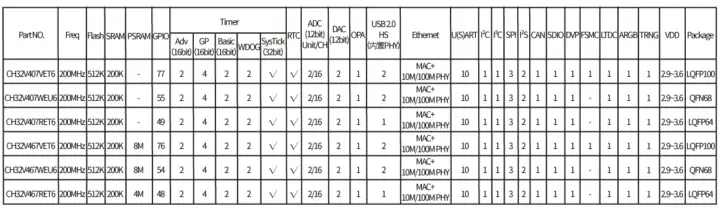

WCH ofrece seis referencias comerciales de la familia, con y sin PSRAM, distintos encapsulados, entre 48 y 77 pines de entrada/salida, una o dos interfaces USB 2.0 y la opción de incluir el controlador FSMC: CH32V407VET6, CH32V407WEU6, CH32V407RET6, CH32V467VET6, CH32V467WEU6 y CH32V467RET6.

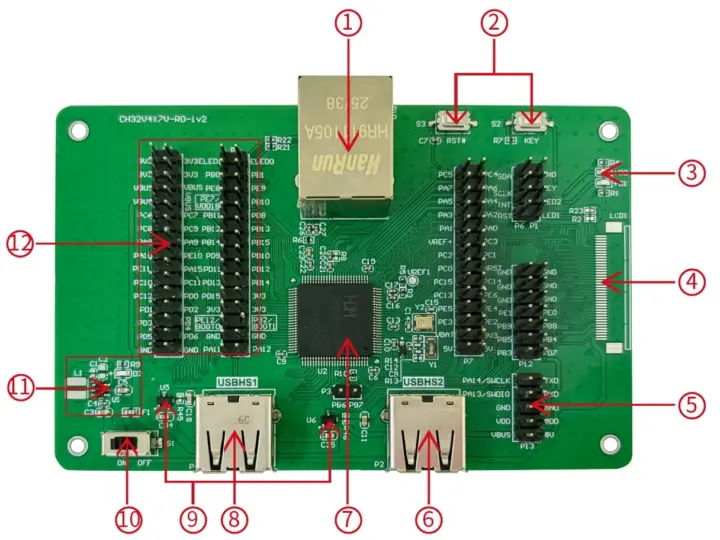

La compañía también dispone de una placa de evaluación para el CH32V407VET6, con conector RJ45 Fast Ethernet, dos puertos USB 2.0, cabezales de pines, un conector LCD sin poblar y algunos botones y LED.
¿Cuánto cuesta y dónde se consigue?
La placa de evaluación no aparece a la venta en la tienda oficial de WCH en AliExpress, pero los chips sueltos sí circulan: los packs de cinco unidades de CH32V467RET6 y CH32V467VET6 se venden a 12,15 y 14,68 dólares respectivamente, es decir unos 2,4 y 2,9 dólares por unidad. Quien prefiera una placa lista para trabajar puede recurrir a AnalogLamb, que comercializa tarjetas de desarrollo con CH32V407 y CH32V467 a 17,99 y 21,99 dólares.
Para quien compra desde Chile o el resto de la región, la vía realista sigue siendo la importación directa: no hay distribuidores locales con estas referencias en catálogo y, en tramos de precio tan bajos, el despacho internacional y el IVA de 19% pesan más que el chip mismo. La compra en packs de cinco es la que mejor amortiza ese costo fijo.
¿Qué falta del lado del software?
Acá está el punto débil. La hoja de datos, un manual de referencia de 547 páginas y el paquete EVT con documentación de firmware y ejemplos en C están disponibles en la página de producto, pero la mayoría de los documentos por ahora solo existen en chino, aunque WCH suele publicar después las versiones en inglés.
El desarrollo, en consecuencia, pasa hoy por el entorno propietario MounRiver IDE. El SDK abierto ch32fun, que la comunidad usa habitualmente con otros microcontroladores de la marca, todavía no arroja resultados al buscar estas referencias en su repositorio de GitHub. Hasta que ese soporte llegue, quien quiera trabajar con herramientas abiertas tendrá que portar el arranque y los controladores por su cuenta.
