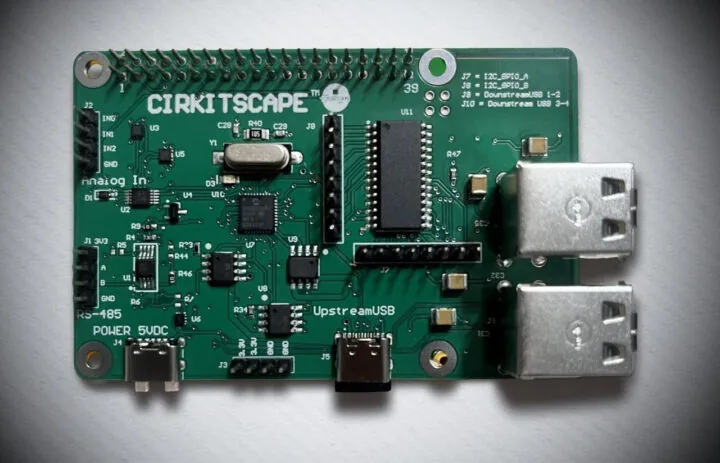

El CirkitScape Top HAT (tambien escrito TopHAT) es una placa de expansion multifuncion para la Raspberry Pi que suma 16 GPIOs adicionales mediante un expansor I2C, un cabezal RS-485, un ADC de 3 canales y 12 bits, y cuatro puertos USB 2.0 a traves de un hub USB.
La empresa senala que esta disenada para "hacer mas limpios y faciles los proyectos de prototipado, sensado, automatizacion y usos reales con Raspberry Pi, sin apilar tantos accesorios separados". Ademas ofrece un Top HAT Sensor Kit con algunos sensores para montajes de monitoreo ambiental.
¿Que agrega el Top HAT a la Raspberry Pi?
Estas son las especificaciones de la placa:
- SBC compatibles: placas Raspberry Pi y SBC compatibles con cabezal GPIO de 40 pines, incluidas la Pi 5, 4, 3B+ y Zero.
- USB: cuatro puertos USB 2.0 (480 Mbps) mediante hub de cuatro puertos, con conmutadores de corriente limitada por puerto (500 mA cada uno).
- Expansion de E/S: 16 GPIOs via expansor I2C MCP23017; entrada analogica con ADC de 3 canales y 12 bits mediante el chip ADS1015; interfaz RS-485 con transceptor half-duplex MAX485.
- Interfaces de comunicacion: I2C, SPI y UART a traves del cabezal GPIO de 40 pines.
- Alimentacion: entrada de 5V DC, logica de 3,3V.
- Dimensiones: 76,2 x 50,8 mm (formato HAT de Raspberry Pi).
El Top HAT es compatible con Raspberry Pi OS y no requiere firmware personalizado. Soporta las bibliotecas de Python pyserial, smbus y gpiozero, y se controla por completo via I2C, UART y pines GPIO a traves del cabezal de 40 pines de la Pi. La empresa entrega un script para configurar y habilitar I2C y UART, instalar los paquetes necesarios y armar un entorno virtual de Python. Tambien incluye ejemplos de codigo y un panel web en Python para controlar el hardware sin programar, accediendo a http://<ip-de-la-raspberry>:5000. No se aportaron capturas de pantalla.
El cable USB es necesario para habilitar los puertos USB 2.0 adicionales.
¿Para que sirve esta placa?
Las aplicaciones objetivo incluyen sistemas de control industrial, gateways IoT y dispositivos de borde, adquisicion de datos de sensores, multiplexacion de dispositivos USB, puentes de red serie via RS-485 y prototipado generico de sistemas embebidos. La combinacion de RS-485 y ADC en un solo HAT es especialmente util para quienes conectan la Raspberry Pi a equipos industriales que hablan Modbus u otros protocolos serie.
¿Cuanto cuesta y donde se consigue?
CirkitScape vende el Top HAT a 45 dolares (alrededor de 43.000 pesos) en su sitio web, o a 48,6 dolares (cerca de 46.000 pesos) en Amazon, donde ademas estan los recursos para empezar: hoja de datos, ejemplos en Python, el programa del panel y el script de instalacion. El sitio de CirkitScape reune todo el material.
El Top HAT Sensor Kit, mencionado al inicio, cuesta 73 dolares (unos 69.000 pesos) e incluye el Top HAT, un cable USB-C a USB-A, un sensor de temperatura y humedad, un sensor capacitivo de humedad de suelo, un sensor de deteccion de agua o lluvia y algunos cables jumper. La fuente advierte que no pudo confirmar la disponibilidad real del kit de sensores. CirkitScape parece ser un pequeno negocio con base en Alabama, sin direccion fisica publicada en su sitio.
