ACE Design Studio, un fabricante de hardware con sede en Shenzhen, presento la Pi-Ener-lite, una placa de alimentacion ininterrumpida diseñada especificamente para la familia Raspberry Pi Zero. La placa combina el Pi Zero con una sola celda 18650 para entregar respaldo durante cortes de energia, sin necesidad de un pack de baterias aparte ni de cableado adicional. Publicada en Tindie, se presenta como alternativa compacta y especifica frente a las UPS de proposito general pensadas para los Raspberry Pi 4 y Pi 5.
¿Como se conecta al Raspberry Pi Zero?

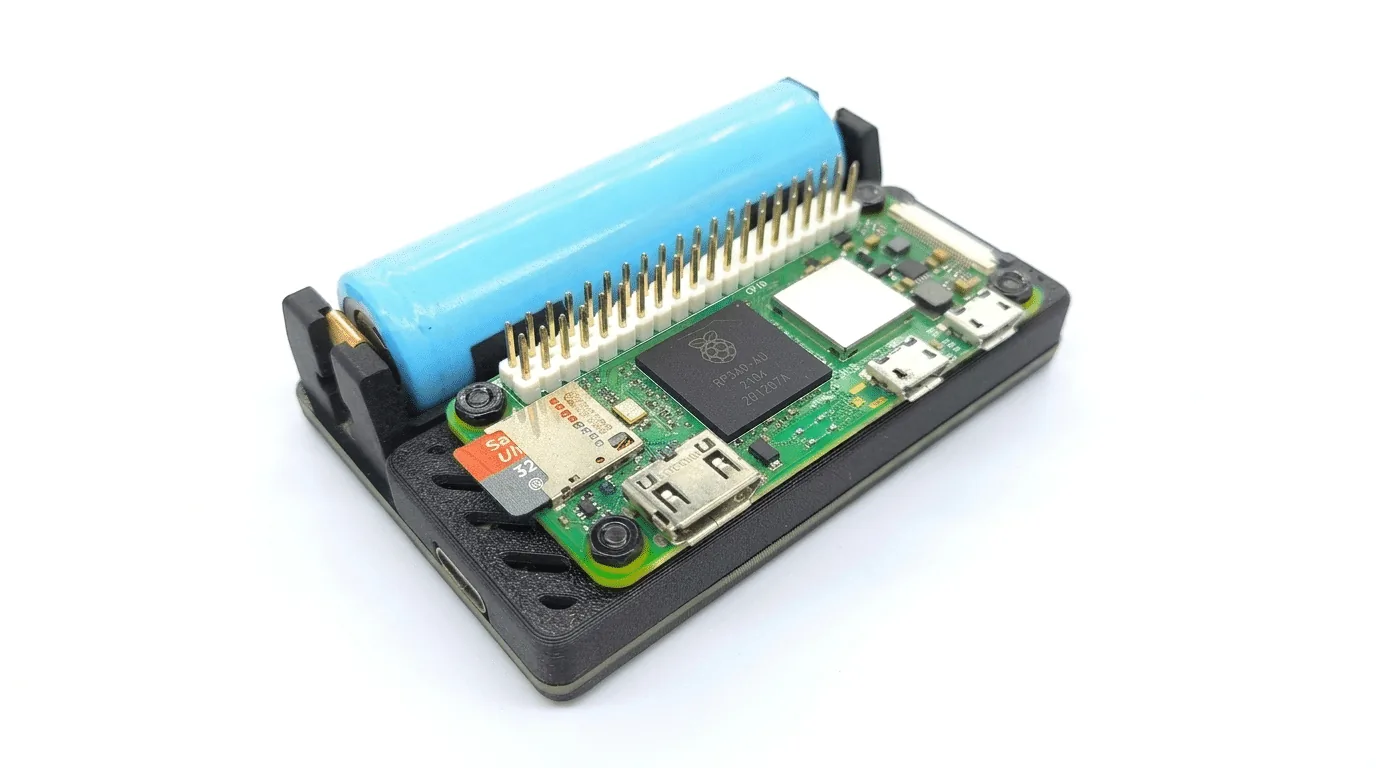

La Pi-Ener-lite se acopla por la cara inferior del Pi Zero mediante siete pines pogo con resorte que transportan tanto la alimentacion como los datos I²C. Esa decision de diseño es la mas relevante del producto, porque deja libre el header GPIO de 40 pines para montar otro hardware por encima.
Una unica celda de litio 18650 de tapa plana provee el respaldo y se carga a traves del puerto USB Tipo-C de la placa, que ademas alimenta al Pi. En operacion normal, la placa alimenta al Pi desde la fuente externa mientras carga la bateria. Si el suministro principal se interrumpe, conmuta a bateria sin reiniciar el Pi ni interrumpir su funcionamiento. Un reloj de tiempo real DS1307 mantiene la hora de forma independiente, con una pila de boton CR1220 que le da respaldo incluso cuando se desconectan la fuente externa y la 18650.
¿Que especificaciones electricas entrega?
La placa carga la celda 18650 a hasta 1 A desde una entrada de 5 V y puede entregar hasta 2,5 A a 5,1 V al Raspberry Pi Zero. Un circuito integrado medidor de carga CW2015 monitorea la bateria con una precision declarada de ±2% para la carga restante y ±3 mV para la tension. Eso permite que el software del Pi siga el nivel de bateria y emita avisos antes de que el respaldo se agote.
La circuiteria de proteccion cubre sobrecarga, descarga excesiva, sobrecorriente y cortocircuito. Un interruptor de deteccion dedicado vigila la entrada de energia externa y dispara automaticamente la conmutacion entre red y bateria cuando la fuente se conecta o se retira.
| Caracteristica | Pi-Ener-lite | UPS tipicas para Pi 4 / Pi 5 |
|---|---|---|
| Bateria | 1 celda 18650 | 2 o mas celdas, packs dedicados |
| Conexion | 7 pines pogo, cara inferior | Header GPIO de 40 pines |
| GPIO despues de instalar | Libre | Ocupado total o parcialmente |
| Salida | 2,5 A a 5,1 V | 3 A o mas |
| Precio de lista | 35 dolares | Entre 25 y 60 dolares segun modelo |
¿Por que una UPS especifica para el Zero?
La mayoria de las placas UPS para Raspberry Pi se diseña alrededor del consumo mas alto de los modelos grandes, como el Pi 4 y el Pi 5, y suele usar el header de 40 pines para alimentacion y conectividad. Eso ocupa el header y complica montar otro HAT que necesite acceso a esos pines. La Pi-Ener-lite apunta en cambio a la familia Zero, de menor consumo, con una sola celda y pines pogo por debajo de la placa. El header queda disponible para un HAT de sensores, una pantalla u otra expansion basada en GPIO.
¿Cuanto cuesta y que trae la caja?
ACE Design Studio lista la Pi-Ener-lite en Tindie a 35 dolares, con envio desde 9 dolares. La placa no incluye el Raspberry Pi Zero, la celda 18650 ni la pila CR1220 que necesita el reloj de tiempo real. El fabricante todavia no habia especificado las dimensiones finales al momento de la publicacion, de modo que quien diseñe una carcasa a medida quizas deba esperar las medidas confirmadas.
El desarrollador, que usa el alias linshuqin329, publico software en Python, informacion de instalacion y archivos STL para una carcasa impresa en 3D en GitHub. Al tratarse de un producto maker de desarrollo independiente, conviene considerar el nivel de soporte disponible en comparacion con los accesorios de fabricantes mayores del ecosistema Raspberry Pi.
Lo que cuesta de verdad puesto en Chile
Los 35 dolares de lista no son el precio final para un comprador chileno. Sumando los 9 dolares de envio se llega a 44 dolares, cerca de 42.000 pesos al cambio actual, monto sobre el cual todavia corre el IVA de 19% en la internacion. A eso hay que agregar los consumibles que no vienen: una celda 18650 de marca conocida ronda los 8.000 pesos en el comercio local y la CR1220 unos 2.000. El costo realista de tener la placa funcionando queda entonces por sobre los 60.000 pesos, mas del doble del precio de lista que aparece en Tindie. Para un proyecto de monitoreo continuo, un nodo de sensores en terreno o un registrador que no puede permitirse una corrupcion de tarjeta SD por corte electrico, el gasto se justifica; para un proyecto de escritorio, probablemente no.
