El diseño básico del Shahed-136 iraní ha mutado mucho desde que Rusia empezó a desplegarlos en masa contra Ucrania, con varias variantes que cargan payloads adicionales. Algunas versiones incluyen cámaras estabilizadas en gimbal, lo que vuelve al drone útil no solo como munición merodeadora sino también para misiones de reconocimiento. El youtuber francés conocido como Michel, del canal Le Labo de Michel, consiguió uno de estos módulos de cámara recuperado de un drone derribado en territorio ucraniano y publicó un teardown detallado que documenta exactamente qué hardware lleva adentro.
¿Qué hay dentro del gimbal de un Shahed-136?

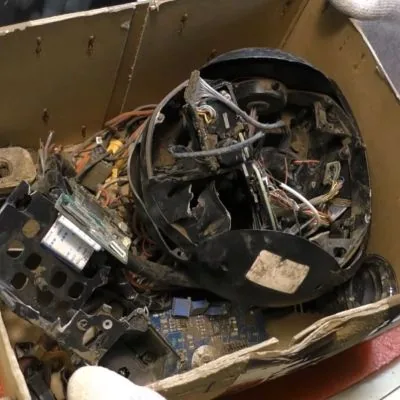

El despiece cubre el mecanismo de gimbal, la electrónica y la cámara propiamente tal. El primer hallazgo es una placa basada en un FPGA Xilinx Artix-7, ahora marca AMD tras la adquisición de Xilinx. A continuación viene el módulo telémetro láser. La sorpresa real, sin embargo, está en el procesamiento de video: lo maneja un SoC Hi3519 del fabricante chino HiSilicon (filial de Huawei), un chip que se encuentra prácticamente regalado en AliExpress y plataformas similares. Es la opción off-the-shelf típica para cualquiera que arme un sistema de cámara IP de bajo costo.
Hay además una segunda placa con FPGA Artix-7 cuya función Michel atribuye, sin confirmación, a tareas de visión computacional o procesamiento de imagen previo a la transmisión.
¿Es esto hardware militar de alto nivel?

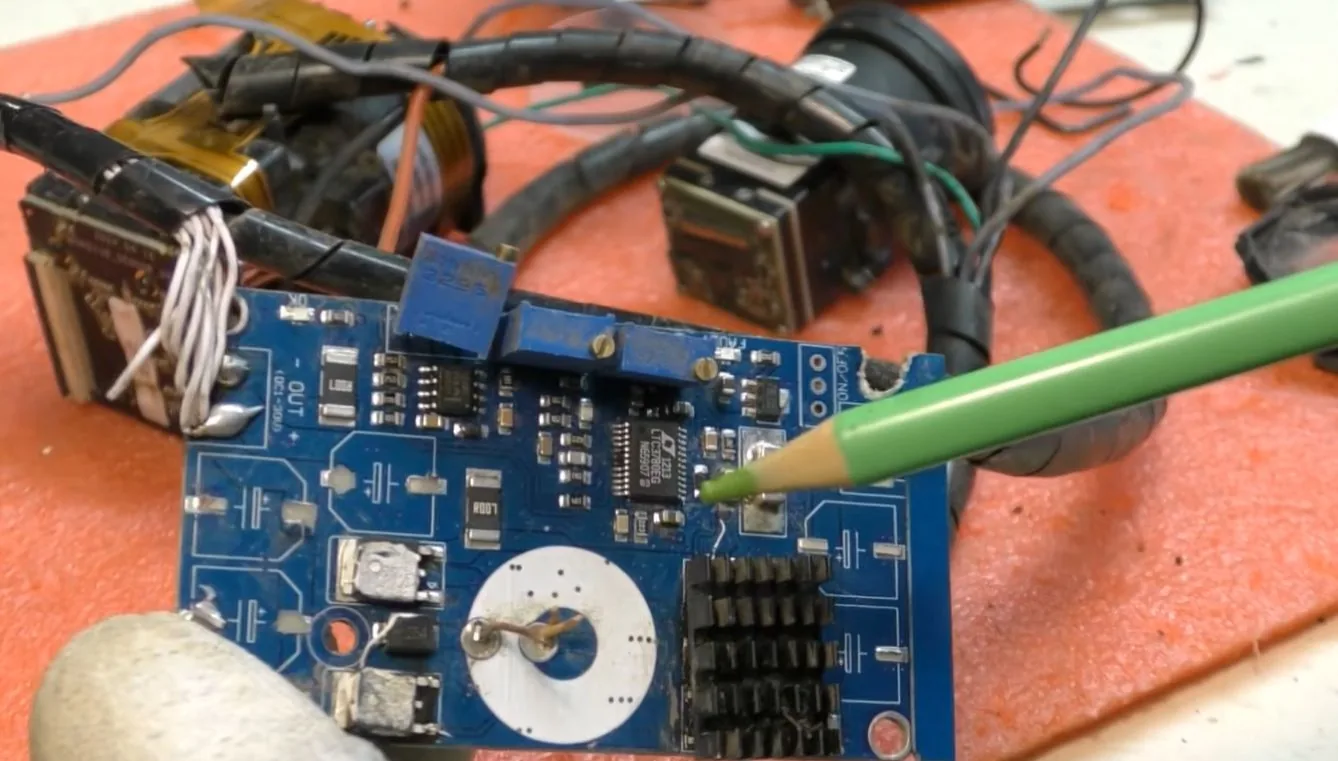

No exactamente. La placa de alimentación es literalmente una fuente AliExpress sin modificaciones aparentes. La placa de relés sigue el mismo patrón: aparenta haber sido comprada en bloque. El gimbal mecánico tiene la misma sensación de componente comercial reutilizado, con motores y sensores que en muchos casos exhiben los marcados láser borrados típicos de productos chinos rebrandeados.
| Componente | Origen probable | Función |
|---|---|---|
| FPGA Artix-7 | Xilinx/AMD (Taiwán) | Control / visión |
| SoC Hi3519 | HiSilicon (China) | Procesamiento video |
| Sensor térmico | OEM chino | Operación nocturna |
| Placa power | AliExpress | Alimentación |
| Placa relés | AliExpress | Conmutación |
La cámara incluye además un sensor térmico, presumiblemente para operaciones nocturnas, dado que la mayoría de los enjambres de Shahed se lanzan contra Ucrania durante la noche.
¿Qué cambió en dos años?
Hackaday cubrió en 2024 un teardown similar de la computadora de datos aéreos de otro drone derribado, y la conclusión era prácticamente la misma: ensamblado con módulos comerciales chinos. En contraste, los teardowns de misiles rusos muestran significativamente más hardware custom, presumiblemente porque los componentes para misiles guiados son más difíciles de conseguir en mercados grises y porque la doctrina militar rusa históricamente integró fabricación local.
El Shahed-136 es deliberadamente un sistema consumible, diseñado para que el costo unitario se acerque a cero. Estimaciones públicas ubican el costo de fabricación en torno a USD 50.000 por unidad, una fracción del precio de un misil de crucero (USD 1-2 millones) o incluso de un drone Bayraktar TB2 (USD 5 millones). Cuando una unidad se pierde en cada misión, no tiene sentido invertir en silicio diseñado a medida. La lógica de la cadena de suministro empuja al uso de lo que ya existe.
¿Qué implica esto para el control de exportaciones?
La conversación sobre sanciones a componentes electrónicos siempre choca con esta realidad: módulos comerciales como un FPGA Artix-7 o un SoC Hi3519 se fabrican por millones y se distribuyen por canales legítimos en docenas de países. Imponer trazabilidad de uso final en cada chip de USD 12 vendido en un marketplace asiático no es realista. Para Latinoamérica, donde la infraestructura electrónica depende casi enteramente de importación desde China y Estados Unidos, el debate tiene relevancia indirecta: reglas de doble uso terminan afectando proyectos académicos y maker que comparten BoM con desarrollos militares.
El video completo de Michel detalla el desmontaje pieza por pieza y queda como un documento técnico interesante, aunque incómodo, sobre cómo el hardware comercial define hoy las opciones de cualquiera, incluido un programa de drones estatal.
