Geekworm, junto con Mcuzone, lanzó el UPS Scap 5V5A, un HAT con supercondensadores para la Raspberry Pi 5. Su objetivo no es dar horas de respaldo. Mantiene la placa encendida lo suficiente (de unos segundos a unos minutos) para guardar los datos y apagarla de forma segura.
Viene en versiones de 100 F, 60 F y 22 F. Trae un chip PD integrado que negocia una salida real de 5 V y 5 A, con lo que la Raspberry Pi 5 recibe la potencia que necesita y no salta la advertencia de bajo voltaje que aparece con algunas fuentes. El módulo se conecta a la placa con pines pogo para detectar el corte de energía y usa I2C para leer voltaje y corriente en tiempo real. Tiene además dos entradas de alimentación independientes, así que se puede alimentar con un conector DC de rango amplio o con un cargador USB-C PD estándar.
Especificaciones del UPS Scap 5V5A
- Compatibilidad. Raspberry Pi 5, y por la salida USB estándar también Raspberry Pi 4B, 3B y Orange Pi.
- Supercondensadores. Opciones de 100 F, 60 F y 22 F.
- Entrada de energía. De 9 V a 24 V DC por conector de 5,5 × 2,1 mm, o 12 V por entrada USB-C PD. Se debe usar solo una entrada de carga a la vez (DC o USB-C).
- Salida de energía. Puerto USB-C con negociación PD integrada, que evita la advertencia de "bajo consumo" que limita a los periféricos. Puerto USB-A estándar. Salida total compartida de hasta 5 V y 5 A entre ambos puertos. Opción de salida por pines pogo sin poblar.
- Modos de operación. Pads de soldadura para elegir entre el modo de larga duración (punto L), con corte a 1,6 V, y el modo de rendimiento (punto P), con corte a 2,4 V.
- Otros. Interruptor principal de salida. Botón de descarga con LED indicador, para vaciar el condensador de forma segura. Cinco LED de nivel de carga y un LED de encendido. Pines I2C para medir voltaje y corriente del supercondensador con un INA219. Pin de detección de corte de energía (GPIO26) que avisa cuando cae la alimentación externa. Pin de activación y reposo para señalar el regreso de la energía.
- Dimensiones. 85 × 56 mm.

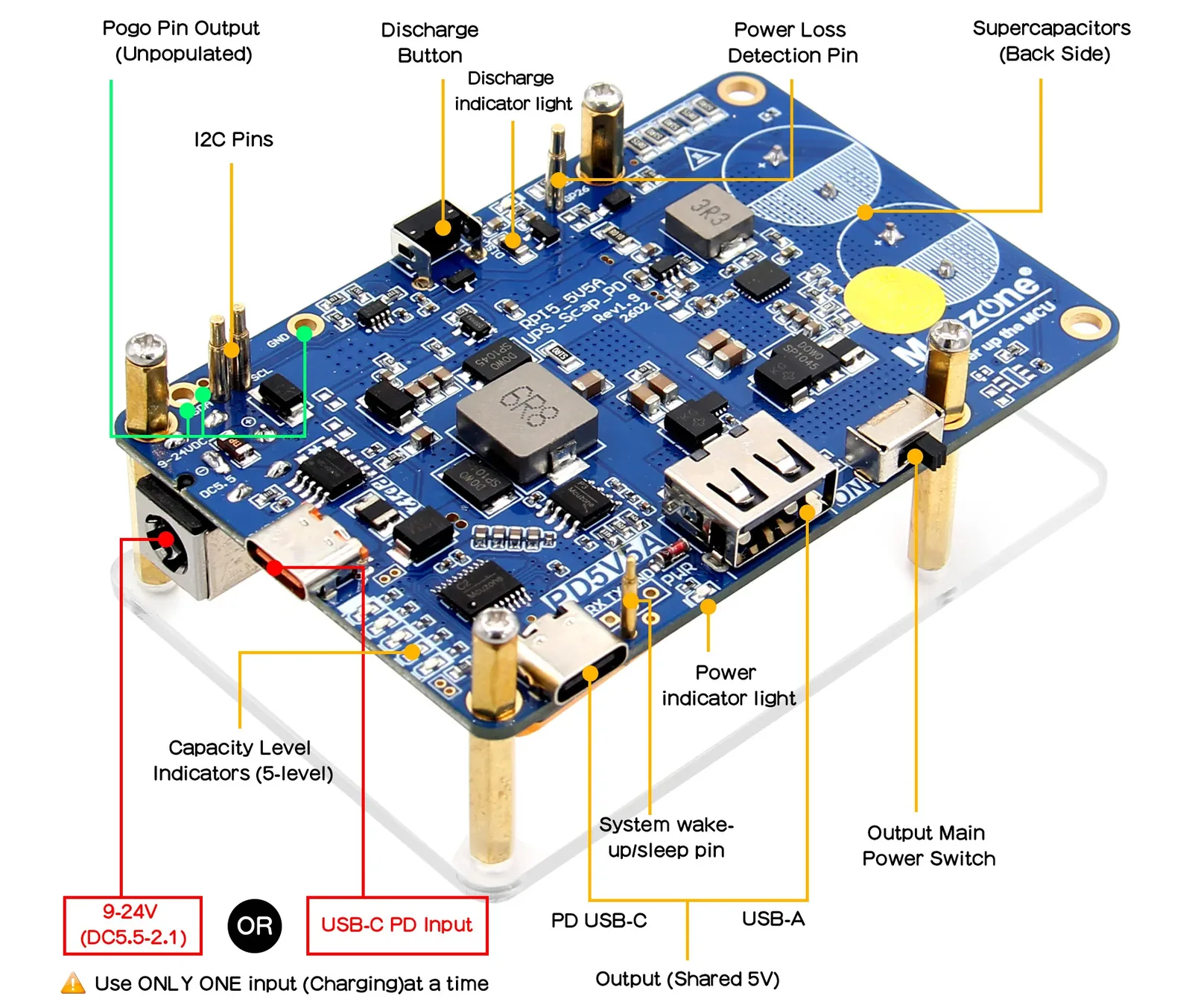

Vista general del hardware y el UPS Scap 5V5A alimentando una Raspberry Pi 5.
¿Cómo se apaga la Raspberry Pi cuando se corta la luz?
El HAT permite manejar la energía por software a través de GPIO26 e I2C. GPIO26 informa si hay alimentación externa, y el INA219 de la placa entrega por I2C el voltaje del supercondensador y la corriente de carga y descarga en tiempo real. Geekworm publica scripts de referencia para detectar el corte, monitorear, apagar automáticamente y volver a encender cuando regresa la energía, en Raspberry Pi OS y Ubuntu. La propia empresa advierte que el ejemplo de apagado se debe probar y adaptar antes de dejar el equipo funcionando sin supervisión. Hay más información en su wiki.
¿Cuánto dura con supercondensadores?
A diferencia de los UPS tradicionales con celdas de litio 18650, como el SupTronics X1202 y el SupTronics X1208, este módulo usa supercondensadores. La versión de 100 F aguanta solo unos 9 segundos a 5 V y 5 A, pero llega a 3,5 minutos a 0,5 A en el modo de larga duración. Eso lo hace apto para cortes breves o para darle a la Raspberry Pi el tiempo de apagarse sin corromper la tarjeta SD.
A cambio, su vida útil supera los 500.000 ciclos de carga, se carga en unos 15 minutos y no tiene los riesgos de incendio o fuga química de una batería.

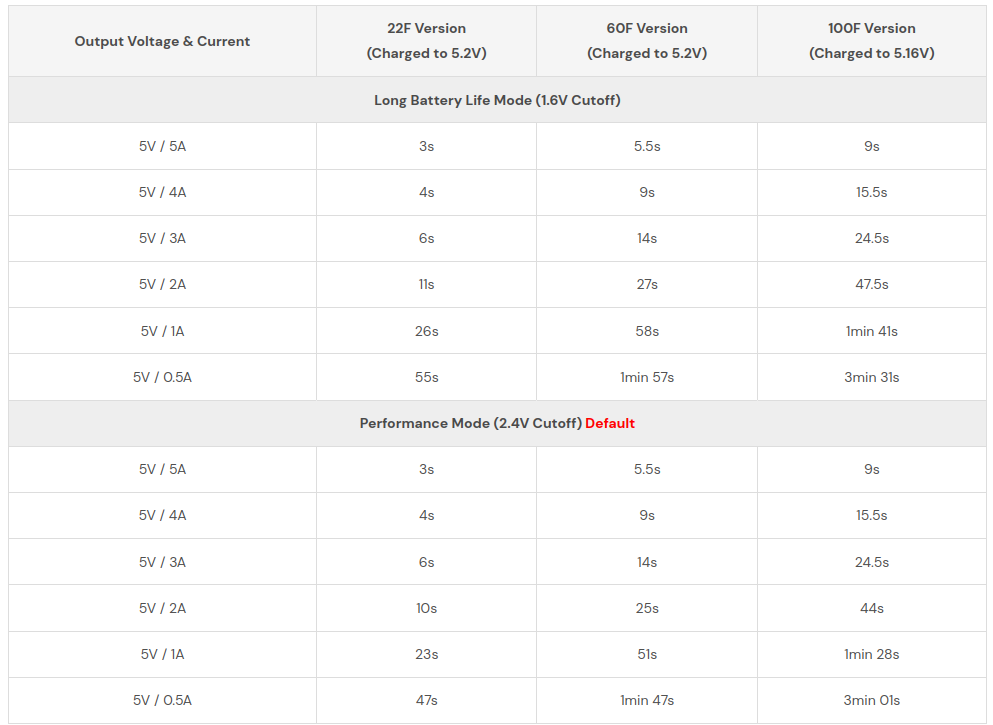

Duración del supercondensador según capacidad, consumo y modo seleccionado.
¿Cuánto cuesta y dónde se compra?
El HAT de Geekworm para la Raspberry Pi 5 está disponible en AliExpress a 41 dólares en su versión de 100 F. En la tienda oficial de Geekworm, la versión de 22 F cuesta 44,90 dólares, la de 60 F 46,90 y la de 100 F 48,90.
| Versión | Tienda oficial de Geekworm | AliExpress |
|---|---|---|
| 22 F | 44,90 dólares | no informado |
| 60 F | 46,90 dólares | no informado |
| 100 F | 48,90 dólares | 41 dólares |
La caja incluye el módulo UPS, separadores y una placa adaptadora USB-C a USB-C en forma de U para llevar la energía a la Raspberry Pi. Geekworm también tiene una tienda en Amazon, donde el HAT podría aparecer pronto.
