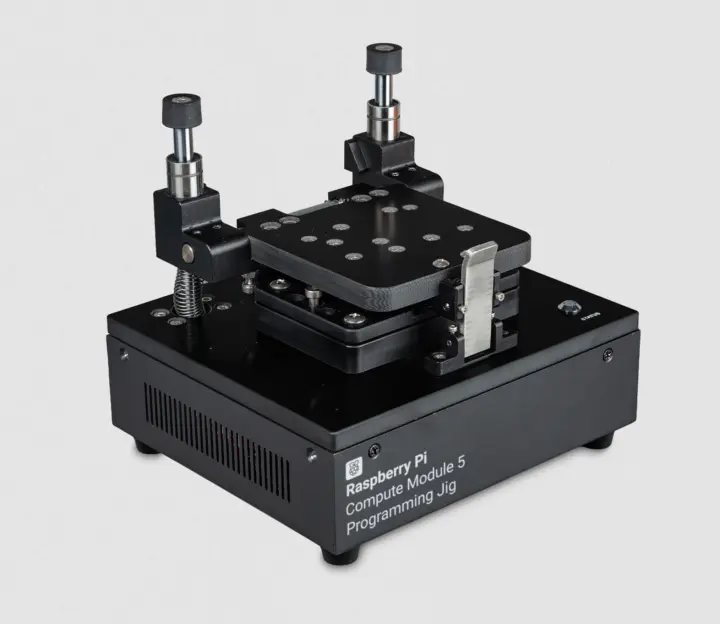

El Raspberry Pi Compute Module 5 Programming Jig es un sistema de provisión de un solo cabezal diseñado para grabar el sistema operativo en el Raspberry Pi CM5 sin necesidad de una placa portadora. Es una herramienta de fábrica, no de escritorio: apunta a quien tiene que preparar módulos en volumen antes de montarlos en un producto.

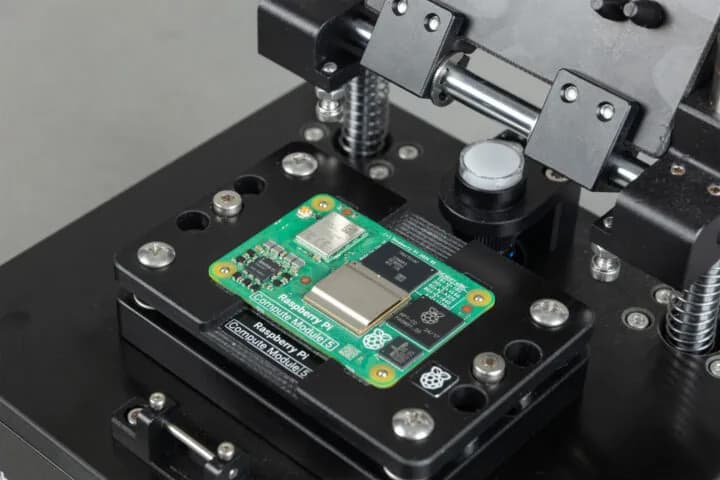

El equipo se conecta a la red de provisión por Ethernet o Wi-Fi y suma un segundo puerto Ethernet dedicado al propio Compute Module. El CM5 queda fijado por un mecanismo de sujeción mecánica y el contacto eléctrico se resuelve con pines pogo, sin soldadura ni conectores de inserción.
¿Qué trae exactamente el equipo?
- Cabezal de provisión con interfaz de pines pogo, mecanismo de sujeción mecánica y compatibilidad con Raspberry Pi Compute Module 5

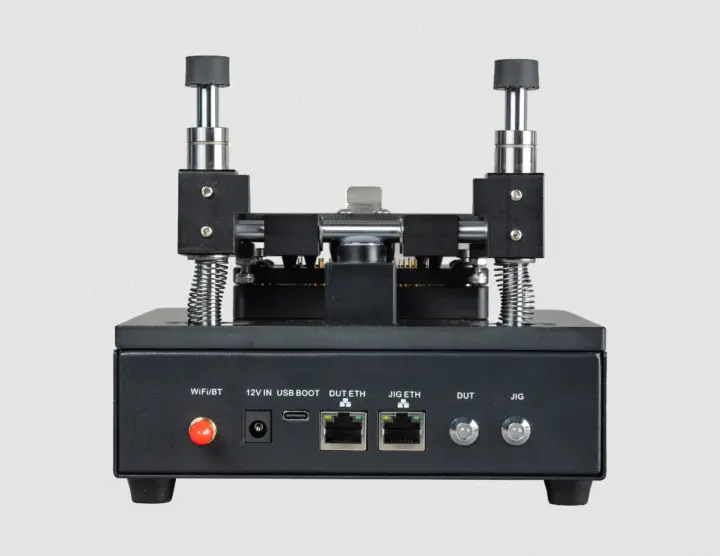

- Conectividad: conector RJ45 Gigabit Ethernet para el jig, segundo RJ45 Gigabit Ethernet para conectar el CM5 a la red, Wi-Fi con antena externa como alternativa, y conector USB-C de arranque hacia el equipo anfitrión
- Indicadores LED de estado
- Alimentación: 12V/2A (24W) por conector barrel de corriente continua
- Dimensiones: 181,5 x 170 x 153 mm
- Peso: 1.796 gramos
Los casi 1,8 kilos y el chasis de 181,5 milímetros de lado no son un descuido de diseño: la masa es lo que mantiene el módulo estable mientras los pines pogo hacen contacto, algo que una carcasa liviana no garantiza en una línea de producción.
¿Cómo se pone en marcha?

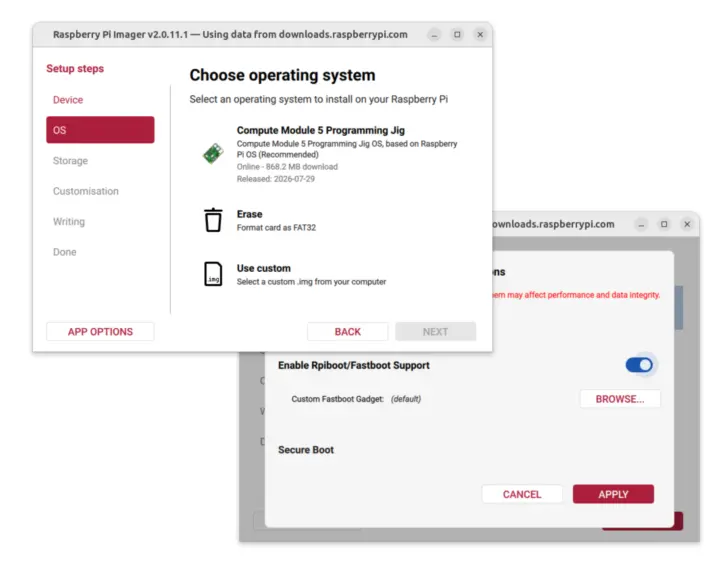

El primer paso es grabar el sistema operativo del propio jig con Raspberry Pi Imager, configurándolo mediante la apertura del manifiesto de imágenes publicado por Raspberry Pi en el navegador y habilitando rpiboot con la combinación Ctrl + Alt + S. De ahí en adelante el procedimiento es idéntico al de grabar Raspberry Pi OS en una tarjeta microSD.
Con el sistema cargado, hay que reiniciar el equipo y conectarlo a la red, preferentemente por Ethernet, para tres funciones:
- Habilitar acceso por SSH y pantalla compartida vía Raspberry Pi Connect
- Descargar actualizaciones de software
- Transferir imágenes de sistema operativo al jig
Un detalle de seguridad explica por qué Raspberry Pi Connect es obligatorio en el flujo: la interfaz web del jig solo está disponible en localhost. No hay panel de administración expuesto a la red, así que el acceso remoto pasa necesariamente por el canal cifrado de Connect.
Provisión automatizada y arranque seguro
Quien produzca en volumen puede automatizar todo el proceso con rpi-sb-provisioner, el software de código abierto que Raspberry Pi mantiene para esta tarea. Cubre los pasos habituales de configuración de fábrica: implementación de arranque seguro, cifrado de disco completo e instalación del sistema operativo base.
Desde la interfaz web se transfiere la imagen, se configura el provisionador de arranque seguro (modo de seguridad, base de datos de manufactura, clave de firma) y se programa el CM5. Los indicadores LED permiten seguir el estado del jig y del proceso de grabado del firmware sin mirar la pantalla. La documentación completa está en el repositorio de rpi-sb-provisioner en GitHub.
¿Cuánto cuesta y a quién le sirve?
El Raspberry Pi Compute Module 5 Programming Jig está disponible desde hoy a 600 dólares a través de los distribuidores de Raspberry Pi.
El precio ubica al equipo lejos del aficionado y de lleno en el segmento de integradores. Para dimensionarlo con la referencia que la propia compañía maneja, esos 600 dólares equivalen a más de una decena de módulos CM5 en sus configuraciones de entrada: la inversión se justifica cuando la línea produce cientos de unidades, no decenas. Para el fabricante latinoamericano que arma equipamiento industrial sobre Compute Module, el cálculo relevante no es el precio del jig sino cuántas horas de trabajo manual y cuántos módulos dañados por manipulación evita el mecanismo de sujeción a lo largo de una serie.
La otra pieza que el anuncio deja implícita: el cifrado de disco completo y la firma de arranque dejan de ser un proyecto de ingeniería propio y pasan a ser una casilla de configuración. Para productos que van a terreno con propiedad intelectual dentro, esa es la parte del equipo que cuesta replicar en casa.
