Parecen simples trozos pasivos de material moldeados sobre un cable o soldados en un PCB, pero las apariencias engañan. Para quien no la conoce, una perla de ferrita es un cilindro negro misterioso que ocupa espacio en un cable. Debajo de ese exterior aburrido hay una herramienta que los ingenieros usan para convertir el ruido de alta frecuencia en calor inofensivo, según explica un artículo técnico publicado por EDN.
Para entender una perla de ferrita hay que mirar más allá del símbolo de inductor con que suele aparecer en los esquemáticos. A baja frecuencia sí se comporta como un inductor común, con una resistencia en continua (DCR) baja que deja pasar las señales deseadas sin problema.
Cuando la frecuencia sube al rango de los megahercios cambia todo. La reactancia inductiva (XL) pasa a segundo plano y domina el componente resistivo (R). Un inductor puro reflejaría el ruido de alta frecuencia de vuelta al circuito, lo que puede provocar resonancias y oscilaciones no deseadas. La perla, en cambio, actúa como una esponja que depende de la frecuencia, atrapa esa interferencia electromagnética (EMI) y la disipa como una cantidad mínima de energía térmica.
Para ver por qué ocurre ese cambio conviene mirar su circuito equivalente.
¿Cómo funciona una perla de ferrita?
Una perla no es un simple inductor (L). Se modela mejor como un inductor (L) y una resistencia con pérdidas (R) en serie, y ambos en paralelo con un condensador parásito (Cp). Esa combinación explica por qué su comportamiento cambia tanto con la frecuencia.
A baja frecuencia domina el elemento inductivo. La perla se comporta como una bobina pequeña, guarda energía en su campo magnético y refleja las perturbaciones hacia la fuente. En ese régimen las señales pasan casi intactas, mientras la perla se opone en silencio a los cambios bruscos.
A medida que sube la frecuencia, toma el control el componente resistivo. En vez de devolver el ruido al circuito, la perla empieza a absorberlo. La EMI de alta frecuencia se convierte en pequeñas cantidades de calor dentro del material de ferrita. Ese comportamiento con pérdidas es lo que hace a las perlas tan eficaces para limpiar líneas de alimentación ruidosas y suprimir interferencias de radiofrecuencia.
El condensador parásito agrega otro matiz. A frecuencias muy altas puede ofrecer un camino de desvío que limita la eficacia de la perla, y por eso las hojas de datos suelen mostrar curvas de impedancia que llegan a un máximo y luego caen.
En términos matemáticos, la impedancia de la perla se expresa como Z = R + jX, donde X es la reactancia (de la inductancia o de la capacidad). A baja frecuencia domina X. A alta frecuencia el protagonista es R, que hace que las señales no deseadas no se reflejen y se disipen.
Esa doble naturaleza, reactiva a baja frecuencia y resistiva a alta, es lo que vuelve a las perlas de ferrita tan adecuadas para domar el caos invisible de la EMI.

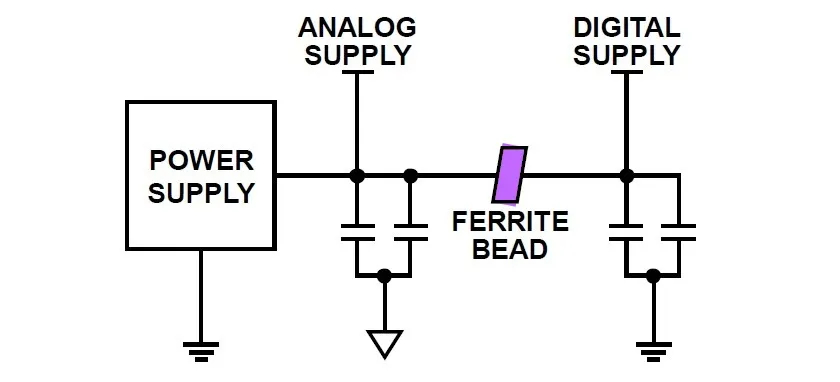

Figura 1. Un esquema de filtrado para un circuito integrado de señal mixta atenúa el ruido de la alimentación digital antes de que llegue a los dominios analógicos sensibles. Fuente: Analog Devices Inc.
Los formatos de perla de ferrita
Las perlas de ferrita vienen en varias formas según lo que necesite el circuito.
- Perlas chip multicapa, que usan pistas impresas internas para un filtrado de montaje superficial compacto.
- Perlas bobinadas, con alambre de cobre aislado enrollado sobre un núcleo para soportar corrientes continuas más altas con pérdidas mínimas.
- Perlas con patas para montaje pasante, de fijación firme para electrónica de potencia tradicional.
- Núcleos de broche para cables (choques), que se cierran alrededor de cables externos para que no actúen como antenas de radiofrecuencia.
Sea cual sea su diseño físico, todas cumplen la misma función, que es absorber la EMI de alta frecuencia y disiparla como calor sin daño.
Da lo mismo si es una perla chip diminuta soldada en un PCB moderno, una perla con patas en un circuito de potencia o un choque de broche en el cable del cargador de un notebook. Todas hacen el mismo trabajo de "esponja de alta frecuencia". En las placas, las perlas chip limpian las líneas de alimentación en el origen. En los cables externos, los núcleos de ferrita evitan que los cables largos se conviertan en antenas emisoras que superen los límites regulatorios.
¿En qué se diferencia de un inductor?
Inductores y perlas de ferrita se parecen, pero cumplen funciones distintas en un circuito. Un inductor estándar está diseñado para guardar energía en su campo magnético, con un factor Q alto que minimiza las pérdidas y le permite resonar de forma limpia con condensadores. Su propósito es la precisión, dar forma a las señales y conservar energía.
La perla de ferrita, en cambio, está diseñada a propósito para tener pérdidas. Su elemento resistivo sube con fuerza en las frecuencias altas a las que apunta, así que en vez de oscilar con el ruido lo absorbe y lo disipa como calor. Los inductores son herramientas para conservar energía y resonar. Las perlas suprimen ruido y sacrifican eficiencia en alta frecuencia para proteger al circuito de la EMI.
Ese comportamiento con pérdidas buscado es la razón por la que las perlas son tan comunes en cables USB, líneas de alimentación y líneas de radiofrecuencia, donde la estabilidad y el silencio importan más que la resonancia.
La trampa de la saturación por corriente continua
Aquí aparece una debilidad oculta que muchos principiantes pasan por alto. La corriente continua arruina la eficacia de la perla. La culpable es la saturación magnética. Cuando una corriente continua estable circula por la perla, el material del núcleo de ferrita empieza a saturarse. En ese estado el núcleo ya no responde de forma lineal a los cambios de flujo magnético, y su permeabilidad efectiva cae con fuerza.
La consecuencia es grave. La impedancia, que mide cuánto se opone la perla a las señales de alta frecuencia no deseadas, se desploma. Una perla que anuncia 600 Ω de impedancia a una frecuencia dada puede entregar solo 50 Ω si se la lleva cerca de su corriente continua máxima nominal. En vez de frenar el ruido se vuelve casi transparente y deja pasar la interferencia.

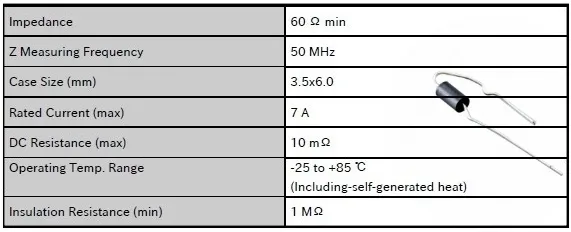

Figura 2. Especificaciones clave de la hoja de datos de una perla de ferrita con patas, entre ellas la impedancia, la corriente nominal y la temperatura de operación. Fuente: el autor.
Por eso las hojas de datos especifican una corriente continua de polarización máxima. Ese límite es funcional además de térmico. Si se supera, la perla deja de filtrar ruido y se comporta como un cable débil. La conclusión para el diseño es dimensionar siempre la perla con margen para la corriente continua. De lo contrario, el componente elegido con cuidado para suprimir EMI puede fallar en silencio y dejar el diseño expuesto al mismo ruido que debía eliminar.
¿Cómo se lee la hoja de datos de una perla de ferrita?
La hoja de datos de una perla de ferrita es más que una lista de números de parte. Es un mapa de cómo se comportará en el circuito. El gráfico más importante es la curva de impedancia contra frecuencia. A baja frecuencia la curva está dominada por la reactancia (X), que muestra la naturaleza inductiva de la perla.
Cuando la frecuencia sube, el componente resistivo (R) supera a X y la curva llega a su máximo. Esa frecuencia de cruce marca el punto en que la perla deja de reflejar el ruido y empieza a absorberlo, y ese máximo es la zona ideal para suprimir EMI.

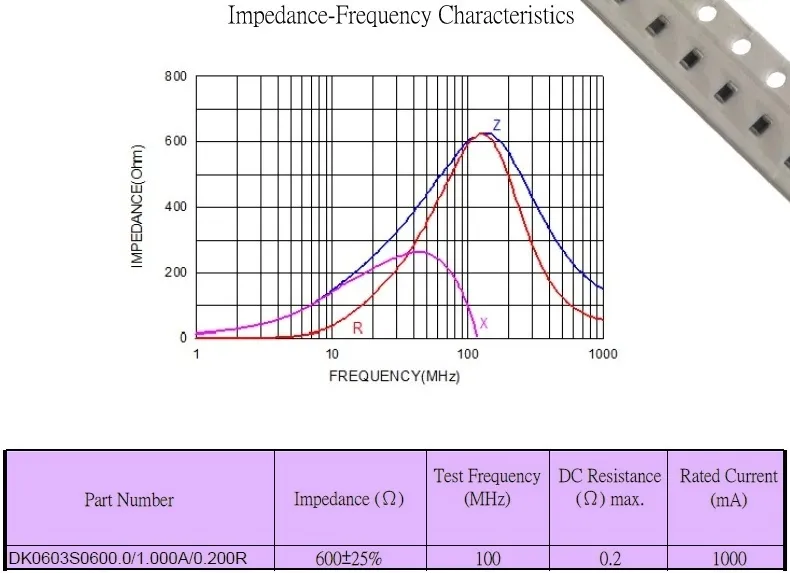

Figura 3. Características de impedancia contra frecuencia de una perla de ferrita de montaje superficial, adaptadas de la hoja de datos del fabricante. Fuente: Micros
En el gráfico se ve cómo X (reactancia) domina en las frecuencias bajas, entre unos 10 y 30 MHz, y cae cerca de los 100 MHz. R (resistencia) sube hasta igualar o superar a X y domina la impedancia total Z alrededor de los 100 MHz.
Otro parámetro decisivo es la resistencia en continua, o DCR. Aunque suele pasarse por alto, la DCR indica cuánta caída de tensión introducirá la perla en una línea de alimentación. Una perla con impedancia alta pero DCR excesiva puede dejar sin tensión suficiente a los circuitos sensibles.
El truco está en el equilibrio. Hay que elegir una perla con un máximo de impedancia fuerte en la frecuencia del ruido, pero con una DCR lo bastante baja para mantener estable la alimentación. Leer las hojas de datos así convierte la elección de una perla en el diseño de un filtro de ruido confiable.
El material importa, temperatura de Curie y resistividad
Las perlas de ferrita no se definen solo por su geometría, también por el material de ferrita. Dos parámetros pesan en la elección, la temperatura de Curie y la resistividad.
La temperatura de Curie marca el punto en que la ferrita pierde sus propiedades magnéticas. Las ferritas de manganeso y zinc (MnZn) suelen estar entre 200 y 300 °C, mientras que las de níquel y zinc (NiZn) pueden llegar a 350 °C o más. Operar cerca de ese límite hace que la permeabilidad se desplome y la impedancia desaparezca.
Las diferencias de resistividad también cambian el rendimiento. Las ferritas MnZn, con una resistividad relativamente baja de 10 a 100 Ω·cm, sirven para suprimir ruido de baja frecuencia bajo 1 MHz, pero sufren pérdidas por corrientes parásitas a frecuencias más altas. Las ferritas NiZn, con resistividades de 10³ a 10⁶ Ω·cm, rinden mejor en la banda de 10 a 100 MHz y por encima, y por eso son la opción preferida para radiofrecuencia y electrónica digital de alta velocidad.
La lección de diseño es elegir el material según el espectro del ruido y respetar el límite de Curie, porque el estrés térmico o un perfil de resistividad equivocado pueden borrar en silencio la supresión de EMI.
Aplicaciones prácticas y buenas prácticas
Las perlas de ferrita se ganan su lugar bloqueando ruido justo donde más importa. Es habitual ubicarlas en el filtrado de fuentes de alimentación, como parte de líneas LC que mantienen limpias las tensiones. También funcionan bien en filtros pi de desacoplo, donde ayudan a aislar bloques digitales ruidosos de dominios analógicos sensibles. Un ejemplo es mantener la actividad de un microcontrolador lejos de la etapa de entrada silenciosa de un ADC.
La ubicación exige cuidado. Un error clásico es poner una perla de ferrita justo al lado de un condensador cerámico de desacoplo. Juntos pueden formar un circuito tanque LC no buscado, que resuena a ciertas frecuencias. En vez de suprimir el ruido, ese montaje puede amplificarlo y crear picos que anulan el propósito de la perla.
La buena práctica es separar las perlas con criterio y combinarlas con amortiguamiento resistivo cuando haga falta. Para eso, los ingenieros suelen amortiguar el circuito agregando una resistencia pequeña en serie, o usando un condensador electrolítico o de tantalio con ESR alta en paralelo con el cerámico. Y conviene revisar siempre las curvas de impedancia para confirmar que la perla trabaja en la banda de frecuencia buscada.
Lo que los libros de texto no explican
Las perlas de ferrita parecen cilindros o chips negros humildes, pero encierran una verdad de ingeniería sutil. Su trabajo es suprimir ruido a propósito. Lo que no se enseña en clases es que su eficacia depende de detalles que suelen quedar enterrados en las hojas de datos, como los límites de polarización continua, los puntos de cruce de impedancia y los errores de ubicación que pueden transformar un filtro en un amplificador de ruido. Dominarlas significa pensar más allá del símbolo del esquemático, en la física de la saturación, las pérdidas y la respuesta en frecuencia.
La próxima vez que aparezca ese "cilindro misterioso" en un cable USB, o una perla en una línea de alimentación, conviene recordar que no está ahí para guardar energía. Está para sacrificarla y convertir la interferencia en calor inofensivo. El trabajo del ingeniero es leer las curvas, respetar los valores nominales y ubicar las perlas con intención.
