Cuando un capacitor común sucumbe a su inductancia parásita, entra en juego el capacitor pasante (feed-through, o feed-thru en la jerga). Así funcionan estos componentes de tres terminales y por qué se los considera la defensa más firme contra la interferencia electromagnética (EMI) de alta frecuencia, según un artículo técnico de T. K. Hareendran publicado en EDN el 5 de octubre.
Pensemos en la cámara de pruebas de compatibilidad electromagnética, un lugar que todo ingeniero teme y respeta. Uno construyó una caja blindada que parece fortaleza, con paredes de aluminio fresado, uniones ajustadas y la confianza de que nada de adentro se va a escapar. La realidad aparece en cuanto hay que alimentar el circuito o sacar un par de señales de baja frecuencia.

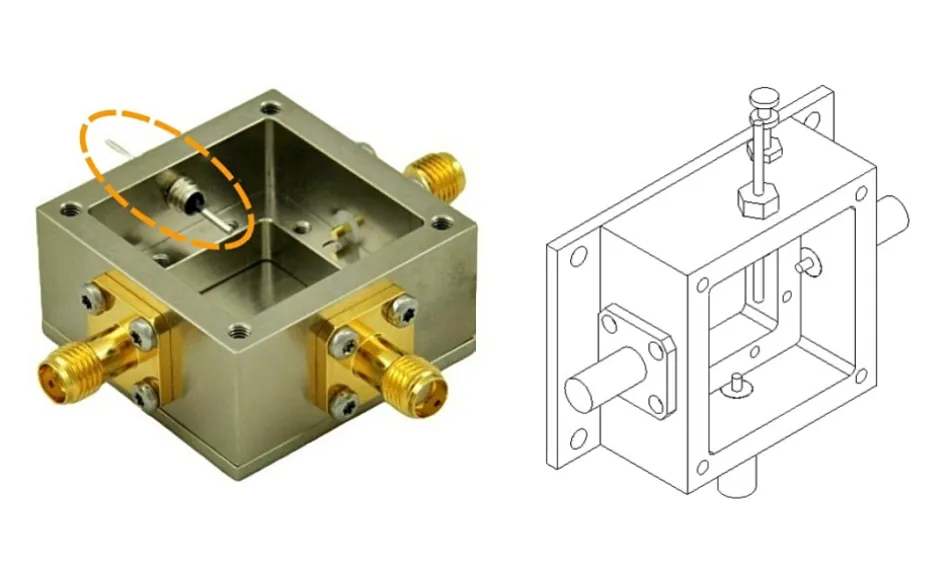

Figura 1. Una caja de RF de aluminio usa un capacitor pasante para entregar alimentación a la unidad. Fuente: Gquipment.
Un cable de cobre que perfora esa pared impecable se convierte en la antena perfecta. Recoge el ruido de reloj de alta frecuencia que circula adentro y lo irradia hacia afuera, deshaciendo todo el trabajo de blindaje. La fortaleza sellada queda llena de fugas invisibles, y la cámara de pruebas se encarga de mostrarlas una por una.
La trampa de la ESL, o el capacitor que se jubila a 100 MHz
Los ingenieros hablan mucho de parásitos, y pocos son tan traicioneros como la inductancia serie equivalente (ESL). Cada capacitor cerámico multicapa (MLCC) que se monta en una placa trae una carga oculta, la inductancia de sus terminales, pads y pistas. A baja frecuencia el capacitor se porta como se espera y deriva el ruido a tierra. A medida que sube la frecuencia, esa inductancia pasa a dominar (la cuenta es simple, XL = 2πfL).
A 100 MHz, una inductancia modesta de 5 nH entre terminal y pista produce una reactancia inductiva de unos 3 Ω. El capacitor de desacople deja de ser capacitor y se porta como un inductor diminuto. En vez de cortocircuitar el ruido de alta frecuencia, deja pasar los armónicos del reloj.
Por eso la cámara de pruebas se ríe de la caja fortaleza. El cable de cobre que la atraviesa, sumado a su capacitor "falso", forma una antena de transmisión. Los MLCC estándar se jubilan temprano en RF, y los parásitos ponen las reglas.
Cuando la frecuencia sube a cientos de megahertz o a gigahertz, esa inductancia "pequeña" se vuelve un muro. La impedancia se dispara y el capacitor ya no actúa como tal. Ahí entra el concepto de frecuencia de autorresonancia (SRF). Todo capacitor real tiene una frecuencia en que su reactancia capacitiva y su reactancia inductiva se anulan.
Bajo la SRF el componente cumple su función y deriva el ruido a tierra. Pasado ese umbral, el capacitor se jubiló en silencio. Cambia de papel, se comporta como un inductor puro y bloquea justo las corrientes de alta frecuencia que se querían suprimir. El remate es duro. El capacitor de desacople elegido con cuidado ahora impide que el ruido encuentre tierra.
En lugar de ayudar a que la caja blindada pase la prueba, agrava el problema. Por eso quienes trabajan en RF tratan la SRF como la "fecha de vencimiento" del capacitor. Más allá de ese punto ya no se compra capacitancia, se compra inductancia.

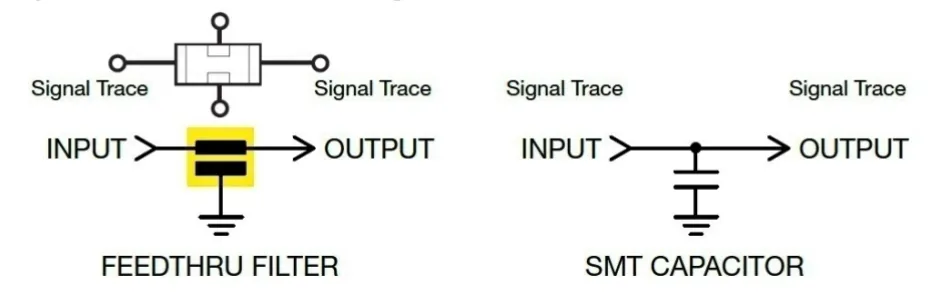

Figura 2. El dibujo muestra la ventaja de un capacitor pasante SMT sobre uno discreto. La diferencia clave entre los dos métodos de filtrado es que el pasante tiene mucho menos inductancia parásita entre la línea de señal y tierra. Fuente: Kyocera AVX.
¿Cómo elimina la inductancia un capacitor pasante?
El capacitor pasante se ganó su fama cambiando la geometría por completo, sin sumar capas. En vez de dos terminales paralelos soldados a la placa, es un componente de tres terminales. La línea de señal o de alimentación continua pasa recta por el centro de un dieléctrico cilíndrico, como un hilo que atraviesa una cuenta. Alrededor del dieléctrico, el electrodo exterior envuelve los 360° y forma una camisa coaxial que se monta directo en la pared metálica del blindaje.
Esa construcción le hace trampa a la inductancia parásita. Como el electrodo de tierra rodea todo el conductor y va unido directo al chasis, el largo efectivo del terminal de derivación es cero. No hay pistas largas ni cables colgando que sumen nanohenrios. El resultado es un capacitor que mantiene su baja impedancia de derivación hasta bien entrado el rango de gigahertz.
Donde un MLCC convencional ya se habría "jubilado" en su frecuencia de autorresonancia, el capacitor pasante sigue trabajando, mandando el ruido de alta frecuencia a tierra y manteniendo la ilusión de un blindaje perfecto.
De la pared a la placa, formatos y usos
Los pasantes cilíndricos montados en chasis protegen las paredes metálicas de la caja, y los capacitores SMD de tres terminales llevan esa misma geometría de baja ESL a los límites entre capas de la PCB. Son los héroes anónimos de la compatibilidad electromagnética (EMC) y hacen de filtro de frontera en blindajes de RF, aviónica aeroespacial, equipos médicos y fuentes de alta frecuencia.
En la práctica vienen en varios encapsulados según la necesidad mecánica:
- Bujes para soldar o atornillar. Se instalan directo a través de mamparos o paredes blindadas y dan alta estabilidad mecánica con el máximo contacto a tierra del chasis.
- Encapsulados SMD tipo chip. Pensados para el ensamblaje automático de PCB, dan desacople local justo en los límites entre capas o en los blindajes internos de cada compartimento.
- Conectores filtrados. Integran el filtrado pasante dentro de la carcasa de conectores de varios pines y protegen un mazo de cables completo de una vez.
Como la corriente continua del sistema pasa directo por el pin central, elegir el componente exige mirar más allá de la capacitancia. Hay que evaluar con rigor la corriente continua máxima, los límites de tensión pico y los requisitos de montaje mecánico, para que la atenuación de alta frecuencia no termine costando una falla térmica o eléctrica.

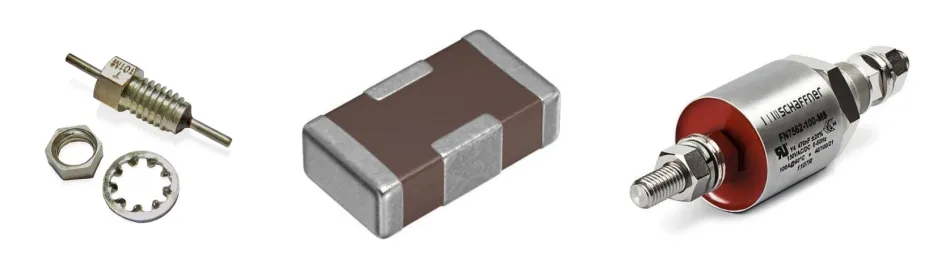

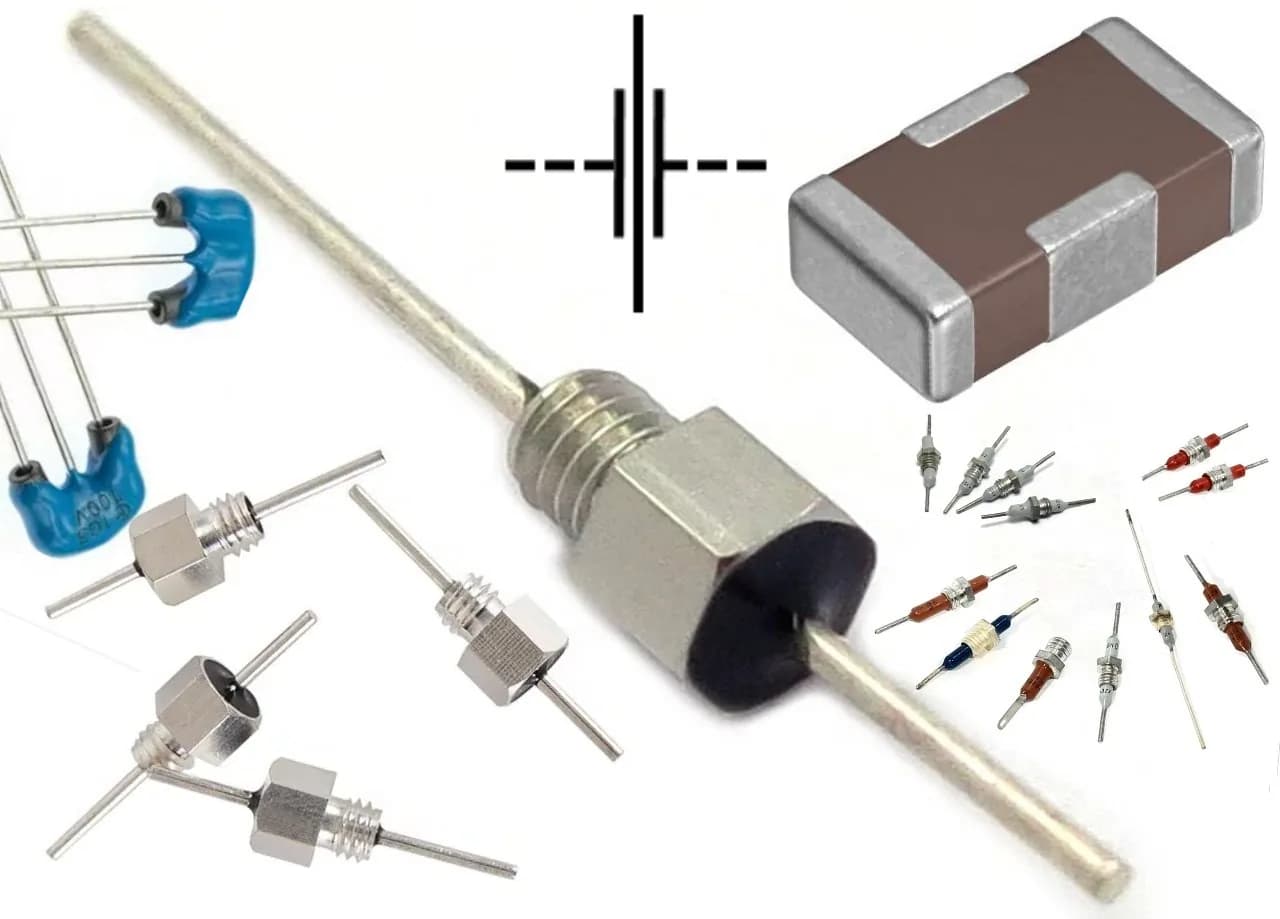

Figura 3. Los capacitores pasantes usan geometrías especiales, desde bujes roscados en miniatura y chips SMD hasta montajes de perno para alta corriente, para eliminar la inductancia parásita de derivación y extender la supresión de EMI hasta los gigahertz. Fuente: el autor.
Variantes de CA, CC y EMI
Los capacitores pasantes no son de talla única. Los fabricantes los ajustan a distintos entornos:
- Los pasantes de CC manejan rieles de corriente constante y deben dimensionarse con cuidado según su amperaje.
- Los pasantes de señal están optimizados para trayectos de CA o de comunicación, donde importa la adaptación de impedancia.
- Los pasantes EMI/RFI están diseñados para aplastar la interferencia de banda ancha en un rango amplio de frecuencias.
En la práctica, las versiones de CC dominan el filtrado de fuentes de poder, los tipos de señal aparecen en enlaces de comunicación y los de grado EMI protegen las paredes de blindaje en sistemas aeroespaciales, médicos y de defensa.
Más allá de la capacitancia y la corriente nominal, la medida real de la eficacia de un pasante es su curva de pérdida de inserción. Las hojas de datos grafican la atenuación en decibeles contra la frecuencia y muestran cuánto ruido se suprime en todo el espectro. Dos piezas que se ven idénticas por fuera pueden tener caídas de alta frecuencia muy distintas. Revisar esas curvas asegura elegir un pasante que calce con la amenaza EMI concreta del diseño.
¿Qué filtro conviene, C, L o Pi?
Dominada la geometría, el paso siguiente es la topología. Los capacitores pasantes no trabajan solos. Se combinan con inductores para dar forma a las curvas de pérdida de inserción, que dicen cuánto ruido se elimina, medido en decibeles.
- Filtro C puro. Un solo pasante a tierra funciona muy bien en circuitos limpios de alta impedancia.
- Filtro L. Agregar un inductor en serie crea un filtro asimétrico, útil cuando las impedancias de fuente y carga varían.
- Filtro Pi (π). Dos pasantes con un inductor al centro forman un muro de atenuación empinado que elimina los armónicos de los reguladores conmutados.

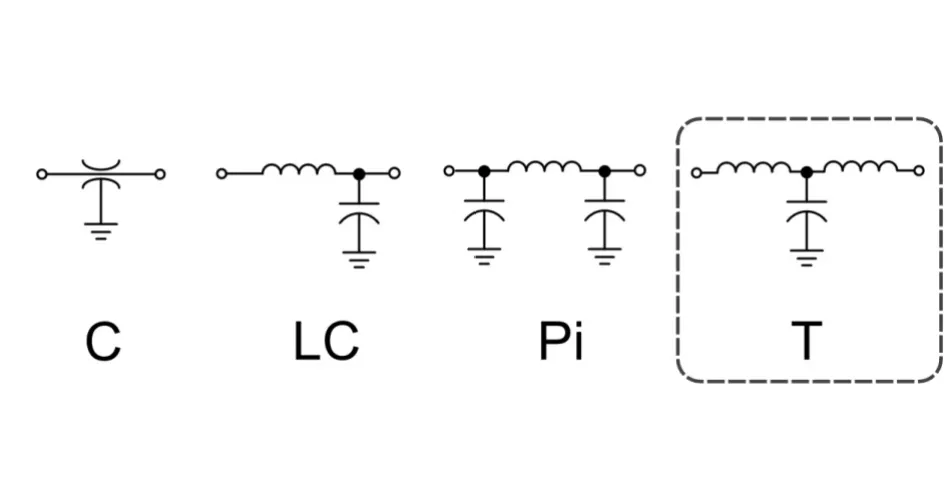

Figura 4. Las topologías pasantes C, LC y Pi atenúan el ruido de alta frecuencia derivando la interferencia a tierra, mientras dejan pasar sin obstáculo la corriente continua y las señales de baja frecuencia. Fuente: el autor.
Para completar el cuadro, los filtros T (inductor, capacitor, inductor) merecen mención junto a las topologías L y π, porque son la opción preferida cuando las impedancias de fuente y de carga son muy bajas. También conviene aclarar la historia de la inductancia. El contacto a tierra de 360° del pasante lleva casi a cero la inductancia del camino de derivación, pero el pin central sigue teniendo una pequeña inductancia serie en el trayecto de paso. Reconocer esa diferencia evita creer que el camino de la señal está libre de inductancia y ayuda a tomar decisiones de alta frecuencia más precisas.
Los puntos débiles en el banco de pruebas
En el papel los capacitores pasantes parecen a prueba de balas, pero el banco de trabajo suele mostrar sus debilidades.
La primera trampa es la corriente. A diferencia de un MLCC montado en placa, la corriente continua del sistema pasa directo por el pin central. Si se empuja un riel de 5 A por un pasante de 1 A, se fabricó un fusible muy caro, con humo y un prototipo muerto incluidos. Siempre hay que revisar la corriente nominal antes de pasar líneas de poder.
La segunda trampa es el choque térmico. Los pasantes cerámicos, sobre todo los de soldar, tienen fama de agrietarse con un calentamiento disparejo. Un cautín frío o un perfil térmico descuidado pueden fracturar el dieléctrico. El proceso de soldadura debe controlarse para que el componente no sufra choques térmicos que provoquen grietas en el dieléctrico cerámico.
La falla puede no aparecer de inmediato. Queda latente como un cortocircuito intermitente que se manifiesta recién cuando la unidad salió del laboratorio. Los pasantes son tan mecánicos como eléctricos, y pasar por alto sus límites puede convertir una prueba de compatibilidad aprobada en un problema de fabricación.
Lo fundamental
En diseño de alta frecuencia la geometría pesa tanto como la capacitancia. Un blindaje solo funciona si sus entradas están protegidas, y los capacitores pasantes son el control definitivo en esa frontera. Además de bloquear ruido, imponen disciplina en el límite.
Cada pelea por la compatibilidad electromagnética empieza en la pared del blindaje, y los pasantes son los guardias que deciden quién entra. Para que el próximo diseño sobreviva a la cámara, el autor recomienda auditar las entradas, elegir la topología de filtro correcta y dejar los pasantes dentro de la caja de herramientas por defecto, sin esperar a que el laboratorio de pruebas exponga las fugas.
