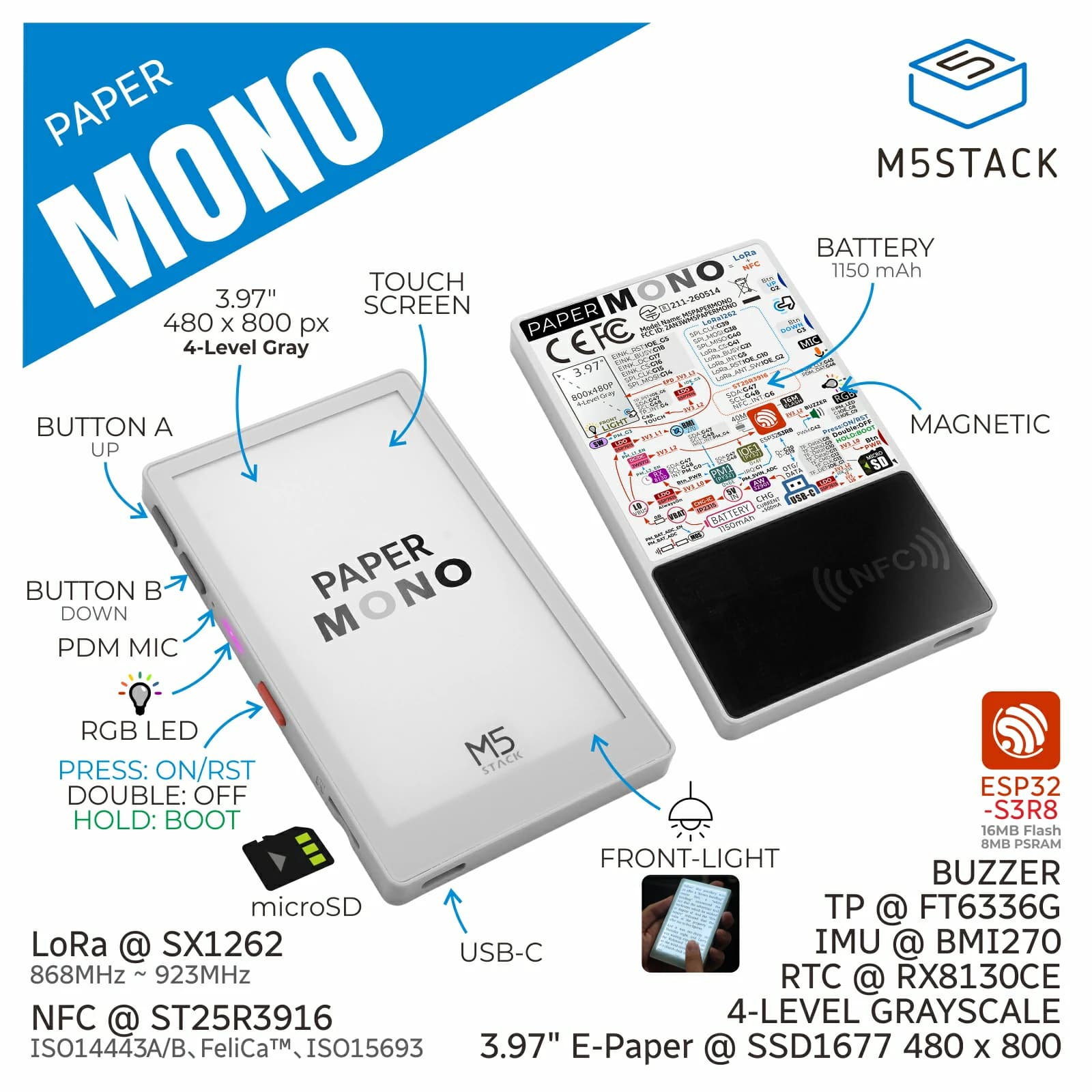

La placa de desarrollo combina una pantalla de tinta electrónica táctil de 3,97 pulgadas con conectividad LoRa y NFC sobre una plataforma ESP32-S3R8. Funciona con batería y apunta a quien arma objetos IoT portátiles. Trae además micrófono PDM, zumbador, una unidad inercial de 6 ejes y reloj de tiempo real, así que cubre varios casos de uso sin hardware externo.
En el centro está el módulo ESP32-S3R8 con 8 MB de PSRAM y 16 MB de flash. La pantalla de tinta electrónica es monocroma, tiene resolución de 800 por 480 píxeles y admite 4 niveles de gris. El driver SSD1677 la maneja y el controlador FT6336G se encarga del táctil capacitivo. Lo que sobresale es la velocidad de refresco, que va de 4,71 segundos en modo calidad a 0,07 segundos en el modo más rápido. Con eso sirve incluso para interfaces que se actualizan seguido.
¿Qué trae en conectividad y sensores?
La conectividad LoRa corre por el módulo Stamp LoRa-1262, con un chip Semtech SX1262 que opera entre 868 MHz y 923 MHz. Permite comunicación a larga distancia con consumo bajo, lo que sirve para sensores remotos o redes en malla. La comunicación NFC la maneja el chip ST25R3916, compatible con ISO14443A, ISO14443B, FeliCa e ISO15693. La placa con pantalla integrada puede entonces leer etiquetas NFC, comunicarse con teléfonos o funcionar como credencial.
El sensor inercial BMI270 de 6 ejes detecta movimiento y orientación. El reloj de tiempo real RX8130CE mantiene la hora incluso con la placa apagada. El micrófono PDM y el zumbador completan el conjunto, y con ellos se pueden agregar comandos de voz o respuesta acústica. La placa incluye una batería de 1.150 mAh recargable por puerto USB-C. Todo entra en un formato de 101 x 61 x 7,95 mm y pesa 74,7 gramos.
Software y herramientas de desarrollo
La placa es compatible con Arduino IDE, UiFlow 2 y ESP-IDF. Se puede desarrollar rápido con Arduino o aprovechar las funciones avanzadas de ESP-IDF. La placa del proyecto está lista para usar, se conecta por USB-C y se empieza a programar. Para proyectos que piden más capacidad de cómputo, se puede emparejar con módulos ESP32 adicionales.
Para quien quiera experimentar con pantallas y sensores, el módulo ESP32 con pantalla táctil TFT es una alternativa más barata y menos completa. Si solo interesa la conectividad LoRa, el módulo RTX 433 MHz Long Range LoRa se puede integrar en proyectos propios. La elección depende de lo que necesites. Esta placa ofrece todo en un solo paquete.
¿Para qué proyectos sirve?
La combinación de pantalla de tinta electrónica táctil, LoRa y NFC en una placa compacta es poco común. El refresco rápido de la pantalla la deja servible para interfaces dinámicas y la batería incorporada la hace portátil. Estos son los puntos principales.
- Pantalla de tinta electrónica de 800 por 480 con 4 niveles de gris y refresco de hasta 0,07 s
- LoRa con SX1262 para comunicación a larga distancia
- NFC con ST25R3916 para lectura de etiquetas y comunicación
- Unidad inercial BMI270, reloj RX8130CE, micrófono PDM y zumbador
- Batería de 1.150 mAh y puerto USB-C para la carga
- Soporte para Arduino IDE, UiFlow 2 y ESP-IDF
El consumo bajo de la pantalla de tinta electrónica alarga la duración de la batería, lo que deja a la placa apta para aparatos que deben andar días. La PSRAM y la flash amplias permiten manejar aplicaciones complejas sin problemas de memoria. El código de demostración está publicado en el repositorio M5PaperMono-UserDemo de M5Stack.
