El renacer de un clásico de 1987

El NES Advantage fue un periférico destacado en 1987, acercando la experiencia de los arcades a la comodidad de la consola hogareña. Naturalmente, estos mandos no tienen mucho uso hoy en día, a menos que hayan sido modificados para funcionar con sistemas modernos, como lo hizo Aaron.

Los objetivos de Aaron eran claros. El mando debía funcionar con sistemas modernos mediante Bluetooth, pero la modificación no podía implicar cortar la carcasa ni realizar agujeros nuevos. Todos los controles, incluyendo las funciones de Turbo y Slow Motion, debían seguir operativos, sin añadir botones extra para configuración o control.

¿Cómo se logró la conectividad Bluetooth sin alterar el mando?

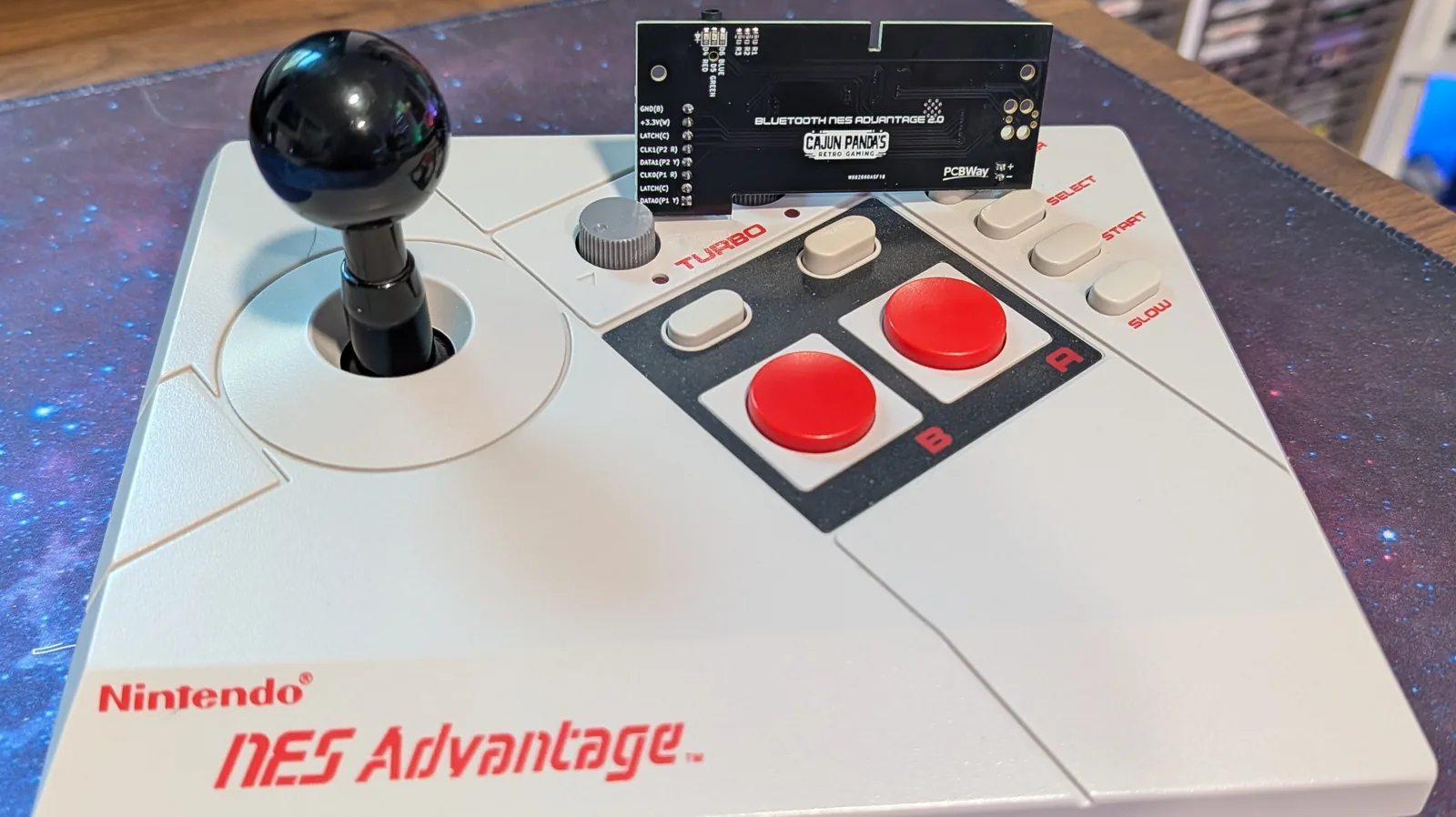

Para alcanzar esto, Aaron diseñó una PCB personalizada que reemplaza el cable original conectado al NES Advantage. La alimentación proviene de una pequeña celda LiPo, cargada a través de un módulo TP4056 y emparejada con un convertidor buck-boost TPS63900. Un microcontrolador ESP32-WROOM-32E gestiona todos los controles originales, leyendo los registros de desplazamiento CD4021 del mando para procesar las entradas.

El sistema emula un Switch Pro Controller a través de Bluetooth Classic para su uso con Nintendo Switch, o actúa como un gamepad estándar Bluetooth Low Energy para PCs, SteamOS, teléfonos y otros dispositivos compatibles. Incluso, el mando puede seguir funcionando con una NES original si se desea, al activarse el modo Switch Pro Controller; solo es necesario conectar un 8BitDo NES Retro Receiver y el sistema estará listo para jugar.

Hemos visto otros proyectos de mandos retro interesantes anteriormente, como este mando original de Xbox modificado para funcionar con una Xbox 360. Si estás desarrollando proyectos similares, nos encantaría conocerlos a través de nuestra línea de sugerencias.

Vía CNX Software.
