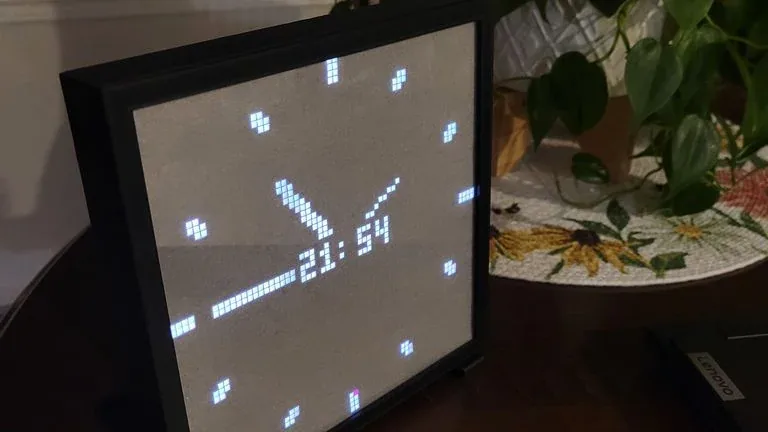

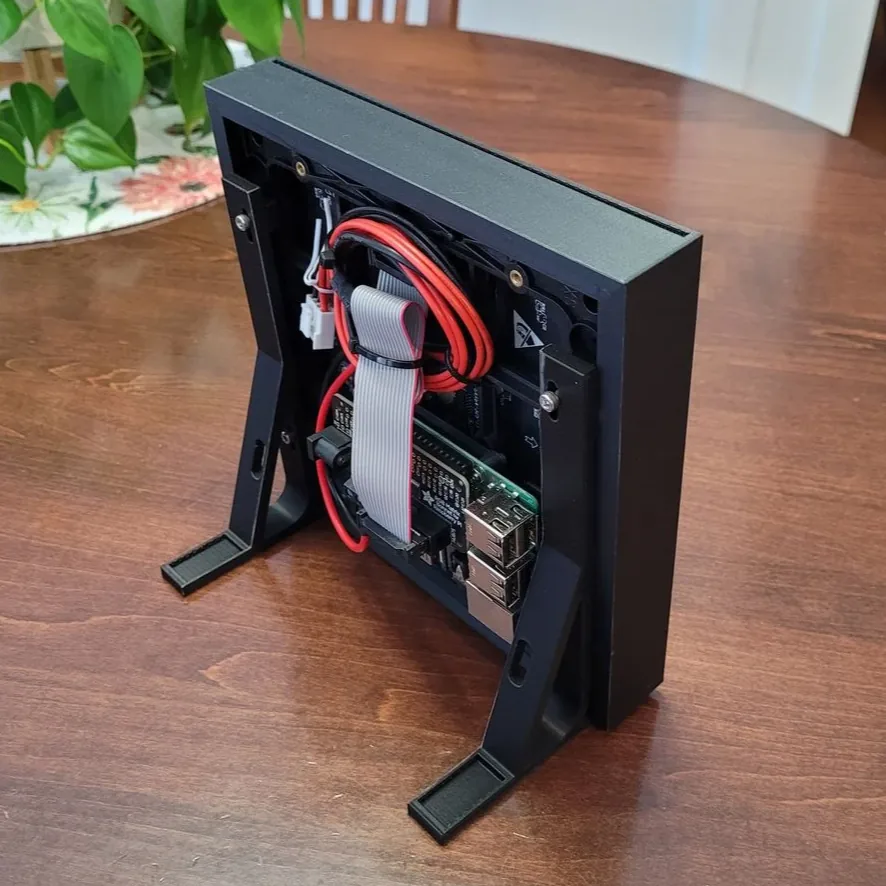

Este gabinete personalizado para una matriz LED RGB de 64x64 creado por [Davisan1001] no solo proporciona un punto de montaje para una Raspberry Pi, sino que presenta una superficie limpia y suave con píxeles cuadrados gracias a una rejilla impresa en 3D, algo de papel manteca y una lámina de plástico transparente.
El diseño se destaca por la forma en que [Davisan1001] creó la rejilla que actúa como bloqueador de luz para cada LED en la matriz, evitando que la luz se filtre hacia sus vecinos. En lugar de diseñar la rejilla desde cero, la solución fue aprovechar la configuración del slicer. Al imprimir un cuadrado plano con un patrón de relleno de rejilla y cero capas sólidas superiores e inferiores, el software genera la estructura automáticamente. Se requirió un poco de prueba y error para obtener el espaciado correcto, pero el resultado final fue exitoso. Aunque no estamos seguros de si es superior a diseñar una rejilla en CAD, es una forma ingeniosa de evitar ese trabajo manual.
[Davisan1001] también tuvo dificultades para encontrar una solución efectiva y económica para el difusor. Ciertamente, existen películas difusoras de alta calidad a la venta, así como láminas acrílicas especiales, pero seguramente había una opción casera para lograr el efecto deseado. Una hoja de papel blanco común bloquea demasiada luz. El papel encerado tiene un rendimiento pobre y la visión desde ángulos laterales es deficiente. El punto ideal resultó ser el papel manteca.
El papel manteca es utilizado comúnmente en repostería; es delgado, fácil de manejar, plano y de color uniforme, siendo lo suficientemente opaco para actuar como un difusor efectivo mientras transmite suficiente luz para no impedir la claridad. Cubrir la matriz LED con la rejilla impresa en 3D, colocar el papel manteca encima y sellar con una lámina de plástico transparente completa el proceso.
La difusión de luz puede ser complicada en proyectos DIY, y lo que funciona para una aplicación no necesariamente funcionará para otra. Nuestra comunidad ha compartido muchas sugerencias sobre diferentes soluciones, así que considere esta como una idea más para probar la próxima vez que su proyecto lo requiera. Vía Hackaday.
