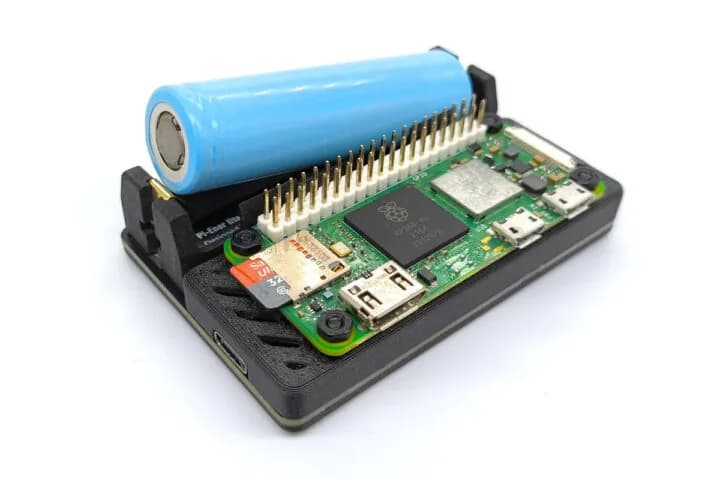

Diseñada por ACE Design Studio en China, la Pi-Ener-lite es una placa UPS pensada exclusivamente para la serie Raspberry Pi Zero. Incorpora un portapilas para celdas de litio 18650 de tope plano estándar y conmuta automáticamente a batería cuando se pierde la alimentación externa, con soporte para carga y descarga simultáneas.
La conexión al Raspberry Pi Zero se hace por la parte inferior mediante siete pines pogo con resorte que manejan tanto la entrega de energía como la comunicación de datos por I2C. Ese detalle es el que la diferencia de la mayoría de las alternativas: el header GPIO superior queda completamente libre para otros HAT o expansiones.

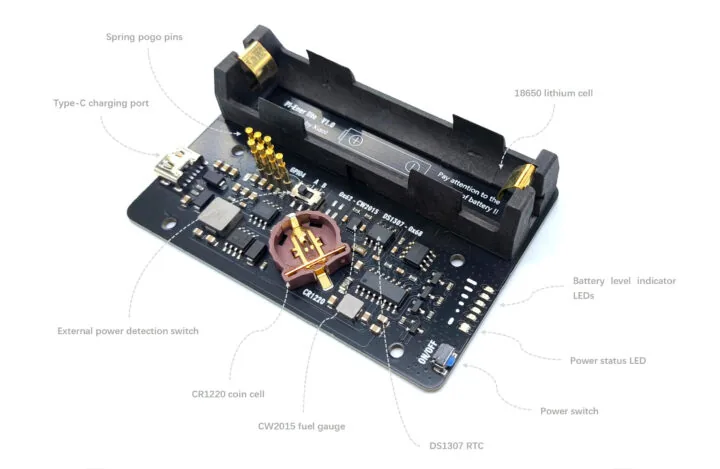

¿Qué trae exactamente la Pi-Ener-lite?
- Compatibilidad: SBC de la serie Raspberry Pi Zero
- USB: 1 puerto USB Tipo C para carga
- Varios: interruptor de encendido, reloj de tiempo real DS1307 con portapilas para celda de botón CR1220, 7 pines pogo con resorte para energía y datos I2C
- Gestión de energía: celda de litio 18650 de tope plano estándar, con carga y descarga simultáneas
- Corriente de carga: 1 A a 5 V
- Corriente de salida: 2,5 A a 5,1 V
- Medidor de carga: chip CW2015 (error de medición de ±2% en el estado de carga y ±3 mV en voltaje)
- Protecciones: sobrecarga, descarga excesiva, sobrecorriente y cortocircuito
- Detección: interruptor que detecta la inserción de alimentación externa
- Dimensiones: por confirmar

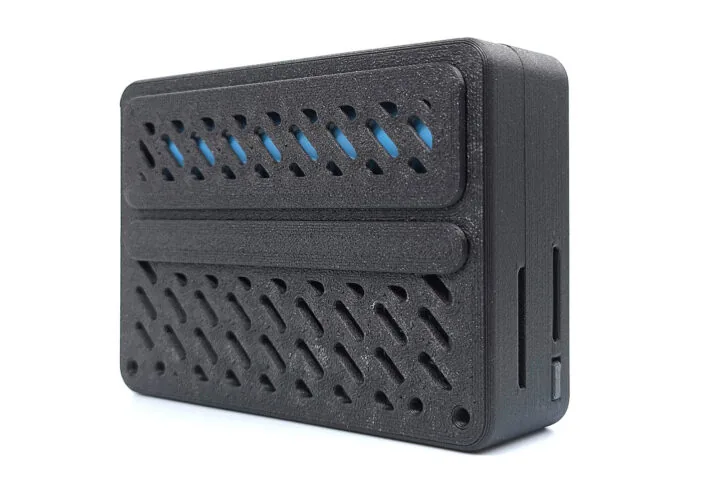

La placa usa I2C para comunicarse con el Pi Zero y recuperar los datos del medidor de carga y del reloj. El desarrollador publicó un repositorio en GitHub con código en Python y documentación para leer el estado de la batería y configurar el RTC, además de los archivos STL de una carcasa imprimible en 3D.
¿Cómo se compara con otros UPS para Raspberry Pi?
Otra solución de respaldo para el Pi Zero es la PiSugar3, que se apoya en una batería LiPo tipo bolsa en lugar de la celda 18650 estándar que usa la Pi-Ener-lite. También existen varias placas UPS basadas en 18650, como la Waveshare UPS HAT (E) y la SupTronics X1202 UPS HAT, aunque estas apuntan a los Raspberry Pi 4 y 5, que son más grandes, y se conectan a través del header GPIO de 40 pines.
| Placa | Batería | Modelo objetivo | Conexión |
|---|---|---|---|
| Pi-Ener-lite | 1 celda 18650 | Pi Zero | 7 pines pogo, GPIO libre |
| PiSugar3 | LiPo tipo bolsa | Pi Zero | Pogo pins |
| Waveshare UPS HAT (E) | 4 celdas 21700 | Pi 3B, 4 y 5 | Header GPIO de 40 pines |
| SupTronics X1202 | 4 celdas 18650 | Pi 5 | Header GPIO de 40 pines |
La ventaja práctica del formato 18650 frente al LiPo tipo bolsa es de repuestos: es la celda cilíndrica más común del mercado, se consigue suelta en tiendas de electrónica y en desarme de packs de herramientas o notebooks, y no obliga a comprar un recambio propietario cuando la batería se degrada.
¿Cuánto cuesta y qué incluye?
ACE Design Studio vende la placa UPS Pi-Ener-lite en Tindie por 35 dólares, más un envío que parte en 9 dólares. El paquete incluye la placa y las piezas de la carcasa impresas en 3D. No incluye el Raspberry Pi Zero, la celda 18650 ni la pila de botón CR1220.
Para un comprador en Chile eso deja el desembarque en torno a los 44 dólares antes de impuestos y sin considerar los componentes faltantes, a los que hay que sumar la celda 18650 y la CR1220, ambas de venta común en el comercio local de electrónica. Quien ya tenga una Pi Zero ociosa y celdas recuperadas puede quedarse solo con el costo de la placa.
