El Raspberry Pi Smart Display Module es una placa portadora para el Compute Module 5 compatible con la especificación Intel Smart Display Module (SDM), en concreto con el formato SDM-L, el más grande de los dos (el otro es SDM-S). Lo informó CNX Software el 1 de octubre.
El estándar SDM de Intel lleva años en el mercado. CNX Software lo cubrió por primera vez en 2018, con el módulo Axiomtek SDM300s (SDM-S). Estas tarjetas se insertan en pantallas de señalización digital, quioscos y puntos de venta compatibles. Usan un conector de borde PCIe estándar de 98 pines con USB 3.0, HDMI 1.4/2.0 y señales I2C, UART y SPI, además de puertos Ethernet, HDMI y USB, y un zócalo de expansión M.2.
¿Qué trae la placa?

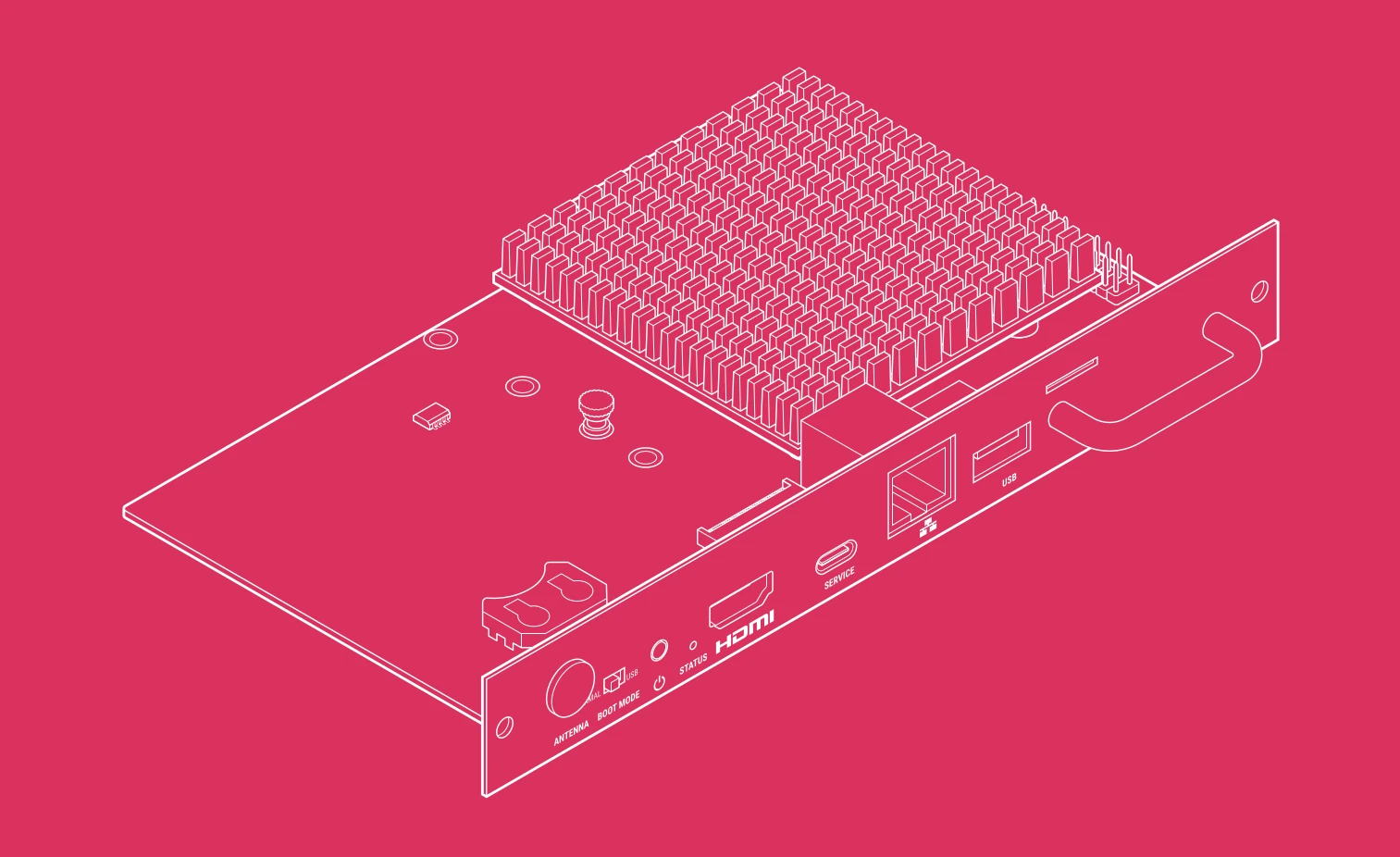

Estas son sus especificaciones:
- Compatible con el Raspberry Pi Compute Module 5.
- Salida de video por un puerto HDMI 2.0 de tamaño completo.
- Conector interno MIPI DSI/CSI-2 de 22 vías para cámara.
- Red con puerto Gigabit Ethernet RJ45, más WiFi 5 y Bluetooth 5.2 en el CM5, con conector de antena U.FL.
- Un puerto USB 3.0 tipo A y un USB 2.0 tipo C que solo sirve para programar el Compute Module 5.
- Conector de borde Intel SDM estándar (PCIe x8 de 96 pines) con HDMI 2.0, USB 3.0, dos I2C, SPI general y UART.
- Zócalo M.2 M-key PCIe compatible con módulos 2230, 2242, 2260 y 2280, normalmente para almacenamiento o un acelerador de IA.
- Selector de modo de arranque, botón de encendido externo, LED indicador, zócalo para la batería del reloj (CR2032) y anclaje para el kit de antena de Raspberry Pi.
- Alimentación de +12 V y +3,3 V por el conector SDM (por confirmar).
- Mide 193 x 115 x 25 mm.
- Pesa 225 gramos armado y 146 gramos como módulo solo.
- Se seguirá fabricando al menos hasta enero de 2036.

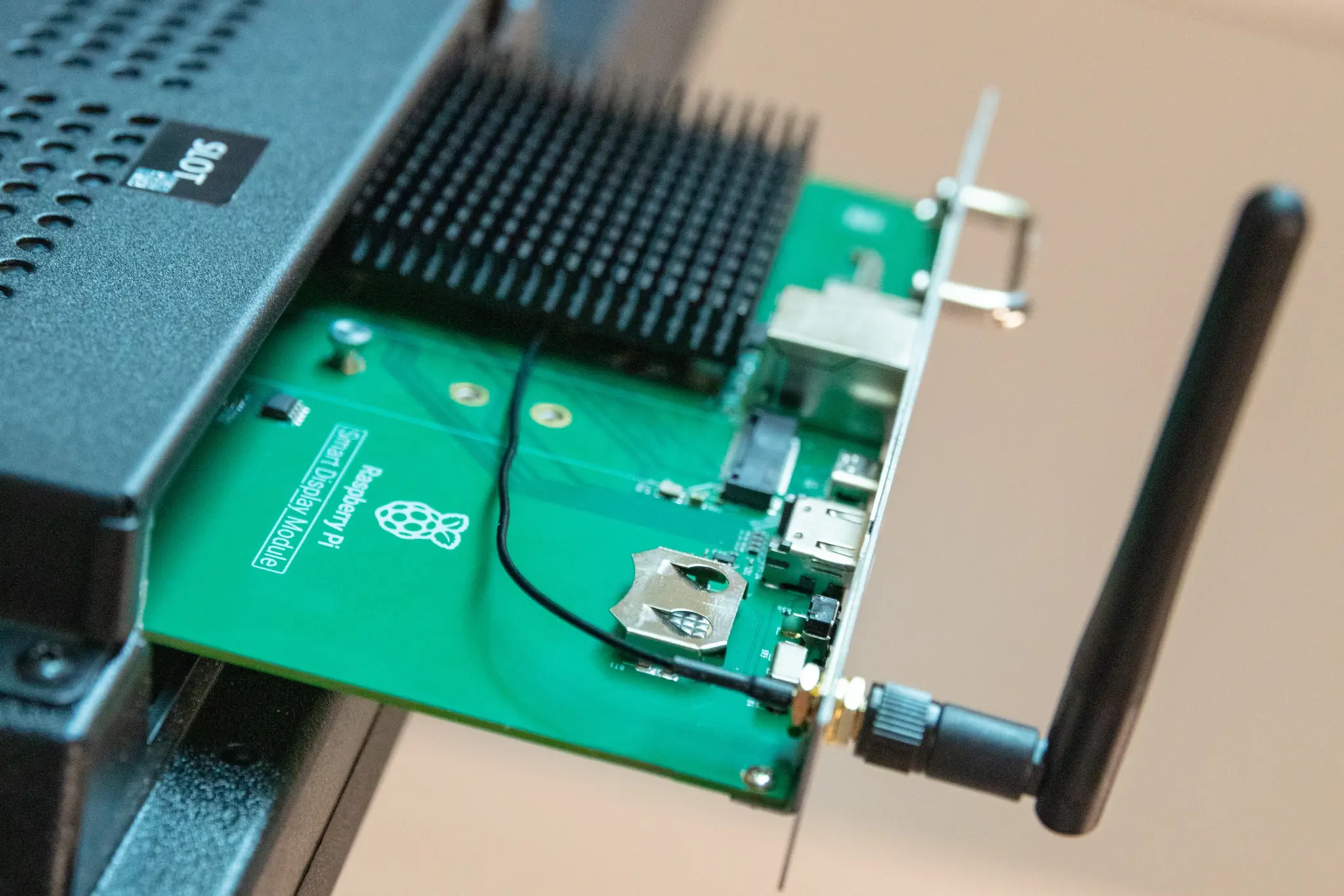

Así se ve el módulo al insertarlo en una pantalla SDM compatible.
El Smart Display Module viene con un disipador pasivo de aluminio, cuatro tornillos M3 para fijarlo, dos tornillos M2 para asegurar el Compute Module 5 y un tornillo para sujetar una tarjeta M.2.
¿Con qué software y qué pantallas funciona?
La placa no trae software propio. Lo más probable es que la mayoría instale Raspberry Pi OS con el sistema de gestión de contenidos para señalización que prefiera. Raspberry Pi no publica una lista de pantallas recomendadas, pero el módulo se desarrolló junto a Sharp Display Solutions Europe, así que CNX Software espera que sus equipos ya estén probados. Algunos productos de Sharp con ranura SDM son las pantallas de gran formato de la línea MESSAGE, la serie M de segunda generación y la serie P de sexta generación.
¿Cuánto cuesta?
El Raspberry Pi Smart Display Module cuesta 30 dólares más impuestos y despacho en los distribuidores autorizados. Hay más detalles en la página del producto.
