Un reflectómetro en el dominio del tiempo (TDR) es una herramienta útil para encontrar fallas en un arnés de cableado. Sin embargo, suelen ser caros y quedan fuera del alcance de muchos mecánicos aficionados que arreglan sus propios autos. László SZŐKE estuvo explorando una forma ingeniosa de armar un dispositivo similar a bajo costo.
¿Cómo funciona un TDR tradicional?
La reflectometría en el dominio del tiempo consiste en disparar un pulso eléctrico corto por un cable y escuchar cuánto tarda en rebotar. El tiempo depende de la longitud del conductor, así que se puede usar para localizar el punto exacto donde hay un corte de continuidad. El problema es que estos pulsos viajan tan rápido que se necesita hardware muy veloz, y muy caro, para hacer la medición.
¿Qué hace distinto el TDR de bajo costo?

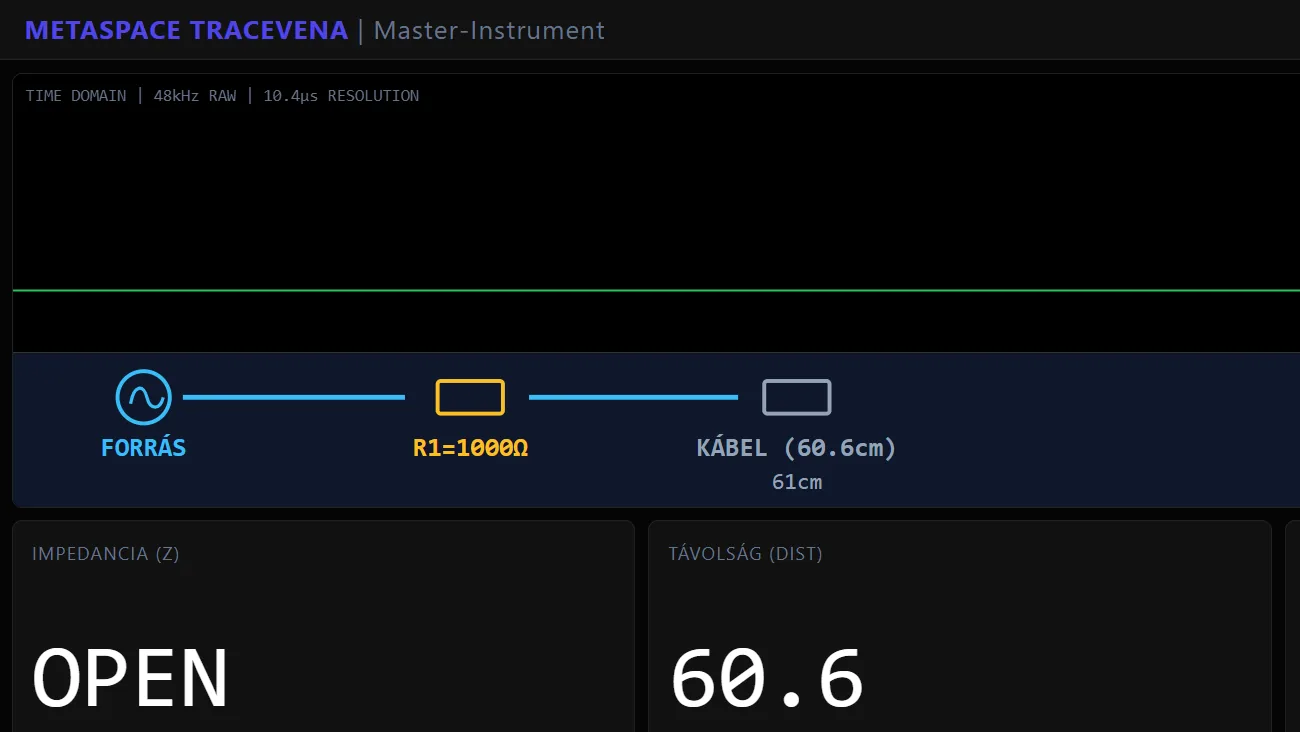

La técnica de László se apoya en hardware mucho más modesto. En lugar de enviar un pulso muy corto, su rig usa una placa USB de audio C-Media barata para emitir una onda senoidal de 4 kHz u 8 kHz. Después escucha la reflexión y mide el desfase, lo que permite estimar la distancia hasta el extremo del cable o hasta la rotura.
El planteo requiere un poco de hardware adicional para protección y para sintonizar el setup según se mida cableado más corto o más largo. Pero con un buen procesamiento por software, László afirma que se puede medir con resolución de hasta 1 cm.
¿Para qué sirve esto en un taller mecánico?
La idea es especialmente útil para diagnóstico automotriz. Si uno mide un cable y el dispositivo reporta una longitud de 30 cm, sabiendo que ese conductor se extiende varios metros hasta el motor, queda claro que hay una rotura aproximadamente a 30 cm del punto de medición.
Para un taller chileno o latinoamericano, donde un TDR profesional ronda los USD 1.500 a USD 5.000 según marca y precisión, una placa C-Media USB se consigue por menos de USD 8 en MercadoLibre. La diferencia de precio justifica explorar el camino casero, especialmente para tareas comunes como rastrear cortes en cables de luces traseras o sensores ABS.
¿Qué falta por mejorar?
Todavía queda trabajo por delante. László está iterando un nuevo prototipo que debería tener mejor desempeño en cables cortos. Aun así, es agradable ver este tipo de pensamiento lateral aplicado a una tarea común de troubleshooting. Si estás haciendo trabajo divertido de análisis de señal por tu cuenta, no dudes en avisarle al tipsline de Hackaday.
