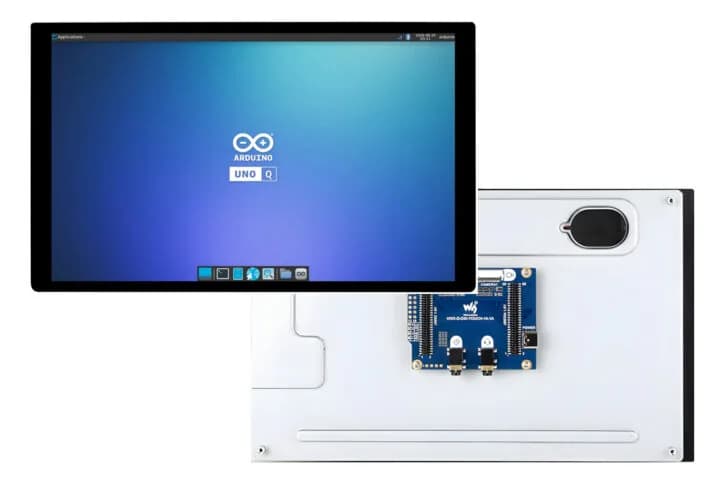

Waveshare presentó la UNO-Q-DSI-TOUCH-10.1A, una pantalla táctil de 10,1 pulgadas diseñada para el computador de placa única Arduino UNO Q, según informó CNX Software.
El UNO Q expone su interfaz MIPI DSI a través de los headers JMEDIA y JMISC de 60 pines. En la práctica, para usarla hace falta una placa como la Arduino UNO Media Carrier. La pantalla de Waveshare integra esos headers, así que el UNO Q se inserta directamente en ella, sin placa adaptadora ni cableado especial.
¿Qué trae la UNO-Q-DSI-TOUCH-10.1A?
Estas son las especificaciones que publicó Waveshare:
- Tamaño de pantalla: 10,1 pulgadas
- Tipo de panel: IPS
- Resolución nativa: 1280 x 800
- Tasa de refresco: 60 Hz
- Colores: 16,7 millones
- Ángulo de visión: 178°
- Brillo: 300 cd/m²
- Contraste: 800:1
- Tiempo de respuesta: 35 ms
- Táctil: multitáctil capacitivo por I2C, con vidrio templado y laminado óptico. Según el fabricante, la cantidad real de puntos de contacto depende del sistema de software
- Cámaras: dos conectores MIPI CSI de 22 pines, CAMERA0 y CAMERA1, compatibles solo con módulos de cámara IMX219
- Audio: parlantes estéreo integrados y dos jacks de 3,5 mm (uno con salida de audio y micrófono, otro solo con salida)
- Interfaz con el host: conectores placa a placa JMEDIA y JMISC del Arduino UNO Q
- Otros: LED RGB y placa trasera metálica
- Alimentación: 5 V y 3 A por el puerto USB-C del UNO Q, con alimentación auxiliar de 5 V por el USB-C de la placa portadora
- Dimensiones: 239 x 147 x 19,11 mm (el grosor no incluye al Arduino UNO Q)
¿Cómo se instala el UNO Q?
Conectar el Arduino UNO Q a la pantalla es directo. Solo hay que fijarse en la orientación de la placa y en alinearla bien con los conectores JMEDIA y JMISC.
Además de la pantalla táctil, la placa expone dos conectores de cámara MIPI CSI, dos parlantes, dos jacks de audio y un LED RGB. Las instrucciones de instalación, la configuración de software (por ejemplo, activar el soporte de placa portadora en Arduino App Lab) y los consejos para cada función están en el sitio de documentación.
Solo para el UNO Q, no para el VENTUNO Q
La placa portadora oficial UNO Media de Arduino funciona con el Arduino UNO Q y con el VENTUNO Q, cuyo precio subió hace poco a 399 dólares. La pantalla de Waveshare, en cambio, solo funciona con el UNO Q. La empresa aclara de forma explícita que el VENTUNO Q no es compatible.
¿Cuánto cuesta?
Waveshare vende la UNO-Q-DSI-TOUCH-10.1A en 80,09 dólares en AliExpress y en 69,99 dólares en su propia tienda. Para quien todavía no tiene un Arduino UNO Q, hay paquetes con la variante de 2 GB de RAM y 16 GB de almacenamiento o con la de 4 GB y 32 GB, desde 120 dólares. El kit también podría llegar más adelante a la tienda de la empresa en Amazon.
